Изменение положения планки направляющей рулона

Просмотр видео здесь (без звука).

Измените положение планки направляющей рулона согласно диаметру втулки рулона. Установите в верхнее положение, если используется втулка диаметром 40 мм (диаметром 1.5 дюйма), или в нижнее положение, если используется втулка диаметром 26 мм (диаметром 1 дюйм).

• При смене положения планки не прилагайте чрезмерных усилий. При применении чрезмерной силы можно поломать принтер.

• По умолчанию планка установлена на нижнее положение. Оставьте это положение, если используете втулку диаметром 26 мм (диаметром 1 дюйм).

　

Посмотрите видеоруководство по указанным ниже процедурам.

1.	Нажмите на кнопку открытия крышки (1), чтобы открыть верхнюю крышку (2).

2.	Если загружен рулон, вытащите его.

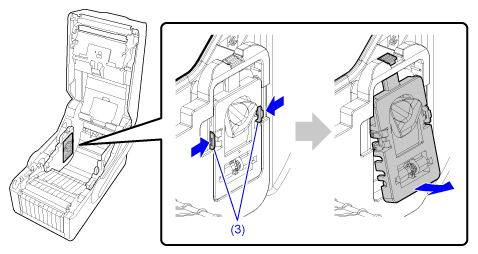

3.	Надавите на защелки планки (3) и потяните их вперед.

• Таким же образом планку можно полностью снять с направляющей рулона.

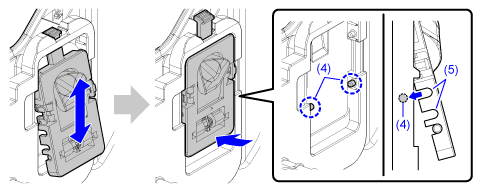

4.	Сдвиньте планку вверх при использовании втулки диаметром 40 мм (1,5 дюйма) или вниз при использовании втулки диаметром 26 мм (1 дюйм). Затем вставьте паз планки(5) в выступ направляющей рулона (4).

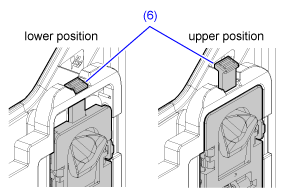

• Когда левая планка установлена в верхнее положение, выскакивает индикатор (6). Не вдавливайте индикатор.

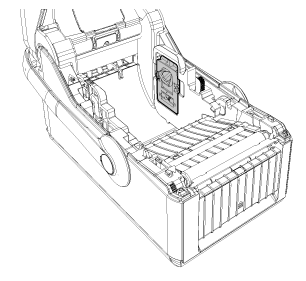

5.	Установите планку с другой стороны в такое же положение.
