Замена опционального резинового валика для работы с этикетками без подложки

Просмотрите видеоруководствоздесь (без звука).

Вы можете легко вытащить и заменить поврежденный резиновый валик для работы с этикетками без подложки.

• Не присоединяйте и не отсоединяйте провод питания мокрыми руками. Это может вызвать электрический удар. • Перед заменой расходных частей отсоедините провод питания от розетки с переменным напряжением или удалите опциональную батарею.

Руководство по замене резинового валика для работы с этикетками без подложки

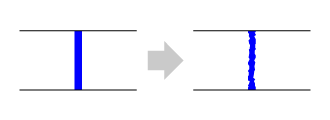

У резинового валика для работы с этикетками без подложки по центру есть отметка в виде полосы синего цвета. Если синяя полоса начинает стираться, это сигнал к тому, что резиновый валик для работы с этикетками без подложки нужно заменить.

• Это лишь общие рекомендации. Степень износа резинового валика для этикеток без подложки зависит от того, какие используются этикетки. Если состояние валика отражается на качестве печати, то замените его в любом случае.

　

Посмотрите видеоруководство по указанным ниже процедурам.

1.	Убедитесь, что устройство обесточено, вытащите шнур электропитания из розетки или дополнительный аккумулятор.

2.	Нажмите на защелку крышки (1), чтобы открыть верхнюю крышку (2).

3.	Вытащите рулон, если он загружен.

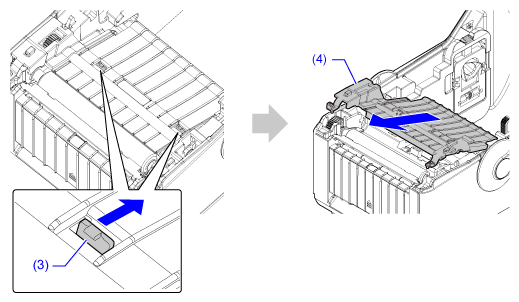

4.	Надавите на две защелки (3) спереди назад, чтобы снять внутреннюю крышку (4).

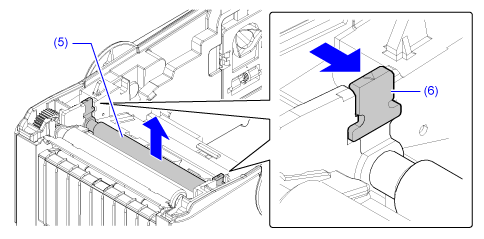

5.	Вдавите защелки (6) подающего валика (5), чтобы снять подающий валик.

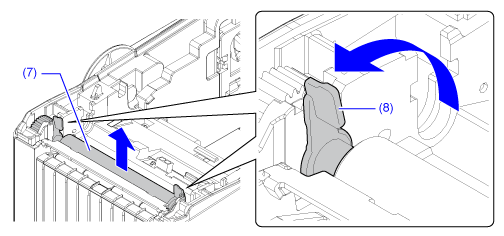

6.	Поднимите 2 рычага (8) резинового валика для работы с этикетками без подложки (7) вперед, чтобы снять резиновый валик для работы с этикетками без подложки.

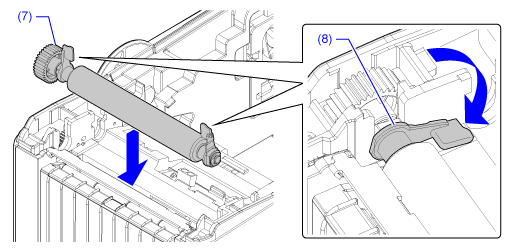

7.	Установите новый резиновый валик для работы с этикетками без подложки (7) и опустите рычаги (8).

8.	Вдавите защелки (6) подающего валика, чтобы установить подающий валик.

9.	Убедитесь, что защелки с обеих сторон на одном уровне () и поверните два валика против часовой стрелки ().

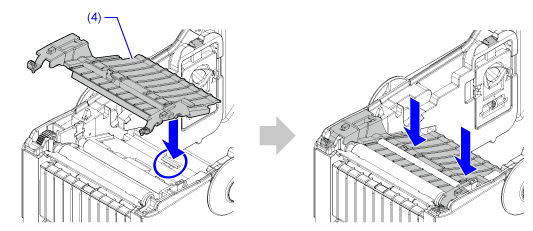

10.	Совместите защелку на задней панели внутренней крышки (4) со слотом принтера и нажмите на него до щелчка.

11.	Снова загрузите рулон, если вы вытаскивали его на этапе 3.

12.	Закройте верхнюю крышку.

Нажмите на верхнюю крышку с обоих концов и плотно закройте ее до щелчка.

• Чтобы не прищемить пальцы, осторожно закрывайте верхнюю крышку.
