[Wi-Fi] Меню

Данная информация отображается только в случае, если установлен опциональный комплект wireless LAN/Bluetooth.

• После выполнения настроек нажмите или удерживайте / кнопку (вкл/домой). Появится сообщение, которое должно подтвердить, что вы хотите сохранить настройки. Нажмите на сообщении, чтобы подтвердить новые настройки. Нажмите , чтобы отменить новые настройки и вернуться к прежним настройкам.

• [Меню настройки Wi-Fi] не появится, если меню [Разрешено] выключено. • Если функция [Wi-Fi Direct] включена, [IPv6 (Wi-Fi)] не появится на экране.

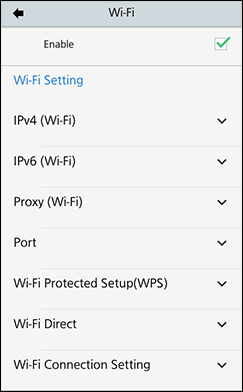

Следующие настройки доступны в [меню Wi-Fi]:

[Разрешено]

Включить или отключить Wi-Fi-соединение.

[Соединение Wi-Fi]

Настройка wireless LAN.

Доступны следующие настройки:

[IPv4 (Wi-Fi)]

Настройте IPv4 для Wi-Fi.

• После выполнения настроек нажмите или удерживайте / кнопку (вкл/домой). Появится сообщение, которое должно подтвердить, что вы хотите сохранить настройки. Нажмите на сообщении, чтобы подтвердить новые настройки. Нажмите , чтобы отменить новые настройки и вернуться к прежним настройкам. • Если при вводе информации возникла ошибка, появится сообщение, которое должно подтвердить, что вы хотите отменить изменения. Нажмите , чтобы отменить изменения. Нажмите , чтобы закрыть диалоговое окно.

• Если включена функция [Wi-Fi Direct], [Режим], [DHCP] и [DNS] не появится. Кроме того, вы не можете изменить [IP-адрес] [Маска сети], или [Шлюз], если включен [DHCP] или [Wi-Fi Direct]. [DNS] нельзя изменить, если в качестве [Режим] установлен [DHCP].

Доступны следующие настройки:

[Режим]

Выберите метод назначения IP-адреса.

Доступны следующие опции:

DHCP

Автоматически получить IP-адрес, адрес шлюза и маску подсети c DHCP-сервера.

Статическая

Вручную задайть IP-адрес, адрес шлюза и маску подсети.

[DHCP]

Обновить время аренды и еще раз получить IP-адрес с DHCP-сервера.

Появится, только если вы выбрали [DHCP] в меню [Режим].

[IP-адрес]

Установите и проверьте IP-адрес.

Если вы выбрали [DHCP] в меню [Режим], на экране отобразится IP-адрес, присвоенный DHCP-сервером .

Если вы выбрали [Статическая] в меню [Режим], задайте IP-адрес.

Диапазон настроек следующий:

от 000.000.000.000 до 255.255.255.255

[Маска сети]

Настройте и проверьте адрес маски субсети.

Если вы выбрали [DHCP] в меню [Режим], на экране появится адрес маски субсети, присвоенный DHCP-сервером.

Если вы выбрали [Статическая] в меню [Режим], установите адрес маски субсети.

Вы можете настроить каждую группу адресов из чисел 0, 128, 192, 224, 240, 248, 252, 254 и 255.

Диапазон настроек следующий:

от 128.000.000.000 до 255.255.255.254

[Шлюз]

Настройте и проверьте адрес шлюза по умолчанию.

Если вы выбрали [DHCP] в меню [Режим], на экране отобразится адрес шлюза, присвоенный DHCP-сервером.

Если вы выбрали [Статическая] в меню [Режим], установите адрес шлюза по умолчанию.

Диапазон настроек следующий:

от 000.000.000.000 до 255.255.255.255

• Заданный здесь адрес шлюза используется совместно с настройками в [Интерфейс] > [Сеть] > [Настройки] > [ЛВС] > [IPv4 (LAN)].

[DNS]

Если вы выбрали [Статическая] в меню [Режим], задайте и проверьте адреса DNS-сервера.

Диапазон настроек следующий:

от 000.000.000.000 до 255.255.255.255

• Вы можете зарегистрировать до трех IP-адресов для DNS-сервера. Нажмите , чтобы добавить разные IP-адреса. • Заданный здесь адрес DNS-сервера используется совместно с настройками в [Интерфейс] > [Сеть] > [Настройки] > [ЛВС] > [IPv4 (LAN)].

[IPv6 (Wi-Fi)]

Настройте IPv6 для Wi-Fi.

• После выполнения настроек нажмите или удерживайте / кнопку (вкл/домой). Появится сообщение, которое должно подтвердить, что вы хотите сохранить настройки. Нажмите на сообщении, чтобы подтвердить новые настройки. Нажмите , чтобы отменить новые настройки и вернуться к прежним настройкам. • Если при вводе информации возникла ошибка, появится сообщение, которое должно подтвердить, что вы хотите отменить изменения. Нажмите , чтобы отменить изменения. Нажмите , чтобы закрыть диалоговое окно.

• Если включена функция [Wi-Fi Direct], меню [IPv6 (Wi-Fi)] не появится. Кроме того вы не можете изменить [IP-адрес], [Длина префикса], [Шлюз] или [DNS] if [Режим], если не выбрано [Статическая].

Доступны следующие настройки:

[Режим]

Выберите метод назначения IP-адреса или отключение IPv6.

Доступны следующие опции:

Disable

Отключение IPv6.

Авто

Автоматически генерировать IP-адрес и адрес шлюза (без учета состояния)).

DHCP

Автоматически получить IP-адрес и адрес шлюза c DHCP-сервера (с учетом состояния).

Статическая

Вручную установить IP-адрес, адрес шлюза и длину префикса.

[DHCP]

Обновить время аренды и еще раз получить IP-адрес с DHCP-сервера.

Появится, только если вы выбрали [DHCP] в меню [Режим].

[IP-адрес]

Установите и проверьте IP-адрес.

Если вы выбрали [DHCP] в меню [Режим], на экране отобразится IP-адрес, присвоенный DHCP-сервером .

Если вы выбрали [Статическая] в меню [Режим], задайте IP-адрес.

Диапазон настроек следующий:

от 0:0:0:0:0:0:0:1 до ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

[Длина префикса]

Если вы выбрали [Статическая] в меню [Режим], установите префикс.

Диапазон настроек от 1 до 128.

[Шлюз]

Установите и проверьте адрес шлюза по умолчанию.

Если вы выбрали [DHCP] в меню [Режим], на экране отобразится адрес шлюза, присвоенный DHCP-сервером.

Если вы выбрали [Статическая] в меню [Режим], установите адрес шлюза по умолчанию.

Диапазон настроек следующий:

от 0:0:0:0:0:0:0:0 до ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• Заданный здесь адрес шлюза используется совместно с настройками в [Интерфейс] > [Сеть] > [Настройки] > [ЛВС] > [IPv6 (LAN)].

[DNS]

Если вы выбрали [Статическая] в меню [Режим], задайте основной адрес DNS-сервера.

Диапазон настроек следующий:

от 0:0:0:0:0:0:0:0 до ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• Вы можете зарегистрировать только один IP-адрес для DNS-сервера для IPv6. • Адрес DNS-сервера, заданный здесь, связан с настройками [Интерфейс] > [Сеть] > [Настройки] > [ЛВС] > [IPv6 (LAN)].

[Прокси(Wi-Fi)]

Настройте прокси для Wi-Fi.

Возможны следующие настройки:

[Разрешено]

Включить или отключить использование прокси.

• Чтобы включить прокси, нужно установить [SFTP/SCP Server] и [Исключить] должен содержать как минимум 127.0.0.1 и локальный хост.

[SFTP/SCP Server]

Задайте название или IP-адрес прокси-сервера.

Пример: http://192.168.1.11:3128

• При введении данных сервера указывайте действительное название или IP-адрес и номер порта. • Удерживайте ".", чтобы ввести символ двоеточия (:).

[Исключить]

Чтобы исключить дублирование, задайте название IP-адреса или домена для прокси.

• Исключение должно содержать как минимум 127.0.0.1 и локальный хост.

[Порт]

Установите номер порта TCP/IP.

Функции от порта1 до порта3

В функции двухпроцессорного сервера TCP/IP можно использовать любой из указанных ниже методов соединения.

Используемые порты и их функции меняются в зависимости от метода соединения и протокола передачи данных.

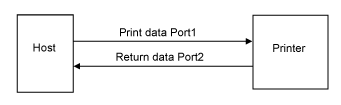

Соединение через два порта

Порт1 используется для приема данных, которые отправляются на печать, а порт2 - для возврата статуса устройства.

Соединение через два порта возможно, если установлен протокол передачи данных Status4.

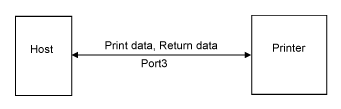

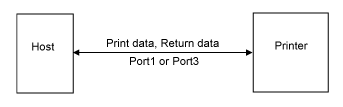

Соединение через один порт

Один порт используется и для приема данных, которые отправляются на печать, и для возврата статуса устройства.

Если установлен протокол передачи данных Status4, то используется порт3.

Если установлен протокол передачи данных Status3 или Status5, то используется порт1 или порт3.

Доступны следующие настройки:

[Порт1]

Задайте номер для порта1.

При соединении через два порта используется протокол Status4, данный порт используется для получения данных, отправленных на печать. При соединении через один порт с протоколом Status3/Status5, данный порт используется и для получения данных, отправленных на печать, и для возврата состояния устройства.

Диапазон настроек от 1 до 65535.

• Для каждого порта (1, 2 и 3) задайте разные значения.

[Порт2]

Задайте номер для порта2.

При соединении через два порта через протокол Status4, данный порт используется для возврата состояния устройства.

Диапазон настроек от 1 до 65535.

• Для каждого порта (1, 2 и 3) задайте разные значения.

• Настройку нельзя выполнить, если включен режим AEP.

[Порт3]

Присвойте номер порта порту3.

Для однопортового соединения Status3/Status4/Status 5 этот порт используется и для приема данных, которые отправляются на печать, и для возврата статуса устройств.

Диапазон настроек от 1 до 65535.

• Для каждого порта (1, 2 и 3) задайте разные значения.

• Вы можете изменить формат возврата статуса порта3 на прежний статус, включив статус поддержки [Состояние унаследованные параметров для порта 9100].

[Согласование]

Задать протокол связи.

Доступны следующие опции:

•

[STATUS4]

•	[STATUS4 ENQ]

•

[STATUS3]

•

[STATUS5]

•	[ОТСУСТВУЕТ]

[Соединение по протоколу TCP]

Задать, разрешать ли очередь для соединения, если несколько хостов или приложений отправляют запрос на подключение к устройству.

При подключении к одному хосту или приложению устройство может получать запросы на соединение от других хостов или приложений. Последующие запросы на соединение удерживаются и обрабатываются в порядке очереди после установления первого соединения.

При подключении к одному хосту или приложению устройство не может получать запросы на соединение от других хостов или приложений.

• Если вы включили настройку, убедитесь, что вы используете соединение с одним портом для Status3, Status4 и Status5. Работа с использованием соединений через два порта для протокола Status4 не гарантируется.

[Состояние унаследованные параметров для порта 9100]

Установите, следует ли изменить формат статуса возврата порта3 на режим поддержки.

Не появится, если вы выбрали [НЕТ] в меню [Согласование].

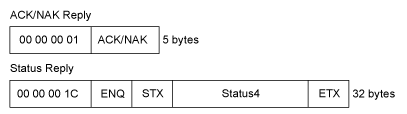

В режиме поддержки формат возврата состояния порта3 следующий:

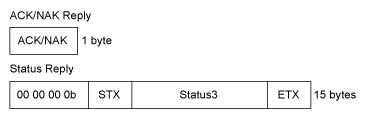

Status3

Режим	Формат данных
Нормальный ([Состояние унаследованные параметров для порта 9100] отключен)
Режим поддержки ([Состояние унаследованные параметров для порта 9100] включен)

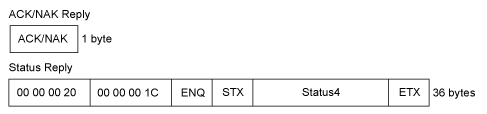

Status4

Режим	Формат данных
Нормальный([Состояние унаследованные параметров для порта 9100] отключен)
Режим поддержки ([Состояние унаследованные параметров для порта 9100] включен)

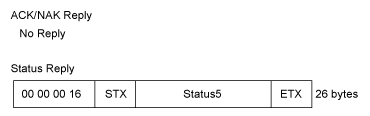

Status5

Режим	Формат данных
Нормальный ([Состояние унаследованные параметров для порта 9100] отключен)
Режим поддержки ([Состояние унаследованные параметров для порта 9100] включен)

[BCC]

Включить или отключить функцию проверки BCC.

Появится, только если вы выбрали [STATUS5] в меню [Согласование].

[Задержки отклика запроса о состоянии команды ENQ]

Настройте период задержки отклика запроса о состоянии команды ENQ.

Доступно, только если выбрать [STATUS3], [STATUS4 ENQ], [STATUS5] или [ОТСУТСТВУЕТ] в меню [Согласование].

Диапазон настроек от 0 до 9999 мс.

• Обычно оставляют значение по умолчанию.

[Интервал для отклика по циклическому состоянию для Status4]

Настройте интервал для отклика по циклическому состоянию.

Доступно, только если выбрать [STATUS4] в меню [Согласование].

Диапазон настроек от 100 до 999 мс.

[Безопасная настройка Wi-Fi (WPS)]

Настройте соединение wireless LAN с помощью кнопочного переключателя или PIN-кода.

• См. в руководстве устройства раздел "Точка доступа". • Не доступно, если включена функция [Wi-Fi Direct].

Возможны следующие настройки:

[Кнопка (PBC)]

Настройте соединение wireless LAN с помощью кнопочного переключателя.

1.	Нажмите [Кнопка (PBC)] в [меню безопасной настройки Wi-Fi(WPS)].

2.	Если на экране появится [Scanning...], нажмите кнопку WPS на точке доступа устройства wireless LAN.

3.	Когда соединение с точкой доступа установлено, на экране появится [Successfully configured.].

[PIN]

Настройте соединение wireless LAN с помощью PIN-кода.

1.	Нажмите [PIN] в меню [ безопасной настройки Wi-Fi (WPS)].

2.	Когжа на экране появится [Scanning...], введите PIN-код, отображенный на экране, для точки доступа к wireless LAN или компьютеру.

3.	Когда соединение с точкой доступа установлено, на экране появится [Successfully configured.].

[Wi-Fi Direct]

Настройте функцию Wi-Fi Direct.

Функция Wi-Fi Direct доступна только в том случае, если вы выбрали [Инфраструктура] в меню [ "Настройки Wi-Fi соединения"] > [Режим]. Если вы изменили настройки в [Прямое соединение] на [Инфраструктура] в меню [ "Настройки Wi-Fi соединения" ] > [Режим], перегрузите устройство перед настройкой функции Wi-Fi Direct.

　

Процедура настройки:

1.	Задайте имя устройства, которое вы используете [Имя устройства]. Вы можете ввести от 1 до 16 символов. Можно использовать буквы (заглавные и маленькие), цифры и символы.

2.	Выберите [Подключить], чтобы найти и отобразить имена подключенных устройств или принять запрос на соединение, если устройство является устройством GO (группы владельцев). Нажмите на имя устройства, с которым хотите установить соединение.

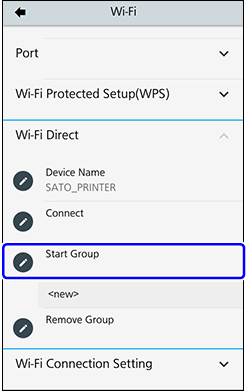

3.	Выберите [Запустить группу], если вы хотите создать новую постоянную группу или выбрать группу из списка.

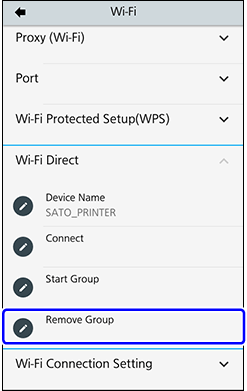

4.	Выберите [Удалить группу], если хотите удалить постоянную группу на этапе 3.

5.	Закончите установку соединения по подсказкам на дисплее устройства или прибора, который вы хотите подключить.

6.	Нажмите [Отключить], если хотите прервать соединение.

• Вы можете установить соединение макс с 10 устройствами. • Если включена функция Wi-Fi Direct, то нельзя изменить [Имя устройства]. • [Запустить группу] и [Удалить группу] отобразятся только в том случае, если устройство не подключено к сети Wi-Fi Direct. • [Отключить] отобразится только в том случае, если устройство подключено к сети Wi-Fi Direct. • После настройки стартовой группы устройство настроится на GO (группу владельцев) и будет ожидать запроса на соединение с другого устройства. • Если устройство выключить во время установки соединения с постоянной группой, группа запустится автоматически после включения устройства.

[Регулировка соединения Wi-Fi]

Настройки wireless LAN.

Доступны следующие настройки:

[SSID]

Задайте SSID.

На экране отобразится сеть Wi-Fi, обнаруженная на устройстве.

Нажмите на имя сети Wi-Fi, к которой вы хотите подключиться.

Чтобы вручную зарегистрировать сеть Wi-Fi, нажмите и введите имя сети.

Вы можете ввести максимум 32 символа. Можно использовать буквы (заглавные и маленькие), цифры и символы.

[Скрытая SSID]

Задайте скрытый SSID (скрытый режим).

Доступен только, если вы выбрали [Инфраструктура] в меню [Режим].

[Режим]

Задайте метод соединения с wireless LAN.

Доступны следующие опции:

•	[Инфраструктура]

•	[Прямое соединение]

[Канал]

Задайте канал соединения.

[Канал] можно установить, если вы выбрали [Прямое соединение] в меню [Режим].

Число каналов, которое вы можете установить зависит от региона поставки устройства.

[Безопасность]

Установите метод защиты сети. Установите такой метод защиты, который подходит и для принтера, и для сетевых устройств.

Доступны следующие опции:

•

[None]

•

[WEP]

•	[WPA2+WPA]

•

[WPA2]

•	[Динамич. WEP]

Если вы выбрали [Прямое соединение] в меню [Режим], только [None] и [WEP] будут доступны.

[Конфиг. WEP]

Задайте ключ WEP.

Доступно только в том случае, если вы выбрали [WEP] в меню [Безопасность].

Возможны следующие настройки:

[Аутентификация]

Задайте метод аутентификации WEP.

Доступны следующие опции:

•	[Открытая система]

•	[Разделяемый ключ]

[Индекс ключа]

Задайте индекс ключа.

Задайте индекс ключа (ключ WEP) согласно точке доступа wireless LAN, к которой вы подключаетесь.

Диапазон настройки от 1 до 4.

• В зависимости от точки доступа диапазон индекса ключа может быть от 0 до 3. В том случае, если установили устройство на 1, установите точку доступа на 0.

[Ключ 1] на [Ключ 4]

Задайте ключи 1-4 для WEP.

Вы можете вводить буквы (заглавные и маленькие) и цифры.

В зависимости от длины ключа WEP число символов, которое вы можете установить, равняется:

•	Если ключ длиной в 64 бита

ASCII: 5 символов

Шестнадцатиричный код исчисления: 10 символов

•	Если ключ длиной в 128 битов

ASCII: 13 символов

Шестнадцатиричный код исчисления: 26 символов

[Конфиг. WPA]

Задайте аутентификацию WPA.

Появится, только если вы выбрали [WPA2+WPA] или [WPA2] в меню [Безопасность].

Возможны следующие настройки:

[Аутентификация WPA]

Задайте метод аутентификации WPA.

Доступны следующие опции:

•	[Personal (PSK)]

•	[Enterprise (802.1x)]

•

[CCKM]

[PSK]

Задайте ключ общего доступа PSK.

Появится, только если вы выбрали [Personal (PSK)] в меню [Аутентификация WPA].

Вы можете ввести от 8 до 63 ASCll символов или 64 шестнадцатеричных цифр. Можно использовать буквы, цифры и символы.

[Конфигурация EAP]

Задайте функции для EAP.

Появляется только, если вы не выбрали [Personal (PSK)] в меню [Аутентификация WPA] или если вы выбрали [Динамич. WEP] в меню [ "Настройки Wi-Fi соединения"] > [Безопасность].

Возможны следующие настройки:

[Режим EAP]

Задайте режим EAP (режим аутентификации).

Доступны следующие опции:

•

[FAST]

•

[LEAP]

•

[PEAP]

•

[TLS]

•

[TTLS]

[Внутренний метод]

Задайте внутренний метод.

Появится, только если вы выбрали [FAST], [PEAP] или [TTLS] в меню [Режим EAP].

•	Если вы выбрали [FAST] в меню [Режим EAP], внутренний метод настроен на [AUTO].

•	Если вы выбрали [PEAP] в меню [Режим EAP], внутренний метод настроен на [MSCHAPv2].

•	Если вы выбрали [TTLS] в меню [Режим EAP], доступны опции [MSCHAPv2], [MSCHAP], [CHAP] и [PAP].

[Имя пользователя]

Задайте имя пользователя.

Вы можете ввести от 0 до 63 символов. Можно использовать буквы, цифры и символы.

[Пароль]

Задайте пароль.

Вы можете ввести от 0 до 32 символов. Можно использовать буквы, цифры и символы.

[Анонимный Внешний ИД]

Задайте внешний ID.

Появится, только если вы выбрали [FAST], [PEAP] или [TTLS] в меню [Режим EAP].

Вы можете ввести от 0 до 63 символов. Можно использовать буквы, цифры и символы.

[Проверить сертиф. сервера]

Включить или отключить проверку сертификата сервера.

Появляется только в том случае, если вы не выбрали [LEAP] в меню [Режим EAP].

[Закрытый ключ P/W]

Задайте индивидуальный пароль.

Появится, только если вы выбрали [TLS] в меню [Режим EAP].

Вы можете ввести от 0 до 64 символов. Можно использовать буквы, цифры и символы.

[Автоматическое резервирование PAC]

Включить или отключить автоматическую настройку PAC.

Появится, только если вы выбрали [FAST] в меню [Режим EAP].

[Пароль PAC]

Задайте пароль PAC.

Появится, только если вы выбрали [FAST] в меню [Режим EAP] и если вы отключили функцию [Автоматическое резервирование PAC].

Вы можете ввести от 0 до 64 символов. Можно использовать буквы, цифры и символы.

---

Related Topics

Действия в режиме настройки

Методы ввода параметров
