Austausch des Druckkopfs

Sie können einen beschädigten oder abgenutzten Druckkopf problemlos herausnehmen und ersetzen.

• Der Drucker darf mit nassen Händen weder ein- oder ausgeschaltet noch das Netzkabel angeschlossen oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch des Druckkopfs den Netzstecker aus der Steckdose. • Ziehen Sie sich Handschuhe an, bevor Sie den Druckkopf austauschen, um eine Beschädigung des Druckkopfs zu vermeiden.

　

Die folgenden Videos zeigen die jeweiligen Austauschverfahren.

Für standardmäßige/linksseitige Ausführung

Druckkopf austauschen
(S84NX)

Druckkopf austauschen
(S86NX)

Für umgekehrte/rechtsseitige Ausführung

Druckkopf austauschen
(S84NX)

Druckkopf austauschen
(S86NX)

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

3.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Warten Sie, bis der Drucker abgekühlt ist. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

4.	Entnehmen Sie Etikettenpapier und Farbband, falls diese bereits eingelegt sind.

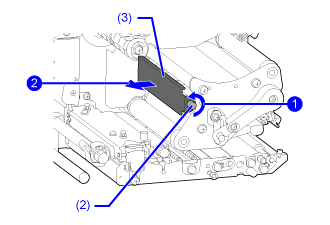

5.	Lösen Sie die Rändelschraube (2) an der Abdeckung (3) seitlich an der Druckkopfeinheit und nehmen Sie die Abdeckung (3) ab.

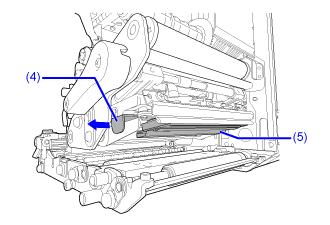

6.	Ziehen Sie am Riegel (4), um den Druckkopf (5) herauszunehmen.

Stützen Sie den Druckkopf mit Ihrer Hand, wenn der Druckkopf entriegelt ist.

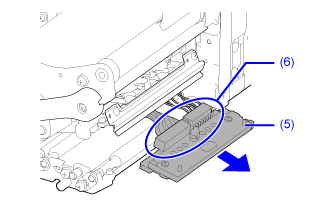

7.	Ziehen Sie den Druckkopf heraus (5) und ziehen Sie alle Steckverbinder (6) vom defekten Druckkopf (5) ab.

• (nur S84NX) Bei RFID-Modellen ist die UHF-RFID-Antenne am Druckkopf angebracht. Achten Sie darauf, dass Sie das Antennenkabel beim Wechseln des Druckkopfs nicht zu sehr ziehen. Wenden Sie sich für weitere Informationen an Ihren SATO-Händler, lokalen Händler oder den technischen Support.

8.	Verbinden Sie alle Steckverbinder (6) mit dem neuen Druckkopf.

• Gehen Sie mit dem Druckkopf vorsichtig um. Achten Sie darauf, dass Sie die empfindliche Druckkopffläche nicht beschmutzen oder zerkratzen.

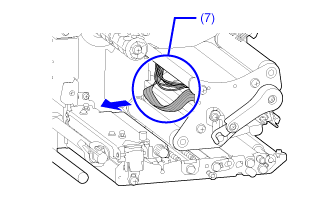

9.	Ziehen Sie die Kabel (7) von der Oberseite der Druckkopfeinheit zurück, sodass sie nicht im Weg sind.

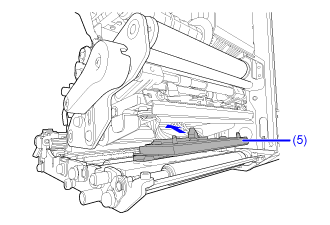

10.	Setzen Sie den Druckkopf (5) in die Druckkopfeinheit ein.

Richten Sie den Druckkopf aus und drücken Sie ihn nach oben, bis er eingerastet ist.

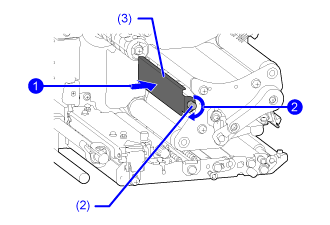

11.	Bringen Sie die Abdeckung (3) wieder auf der Oberseite der Druckkopfeinheit an und ziehen Sie die Rändelschraube (2) fest.

• Achten Sie beim Anbringen der Abdeckung darauf, dass Sie die Kabel nicht einklemmen.

12.	Legen Sie das Etikettenpapier und Farbband wieder ein, wenn Sie diese in Schritt 4 herausgenommen haben.

---
