Spendermodus, Rückzug nach Drucken, mit aktiviertem Etikettensensor und mit Impulseingang

Ablauf

• Die Abbildung oben zeigt die Referenzposition bei Verwendung des Lückensensors.

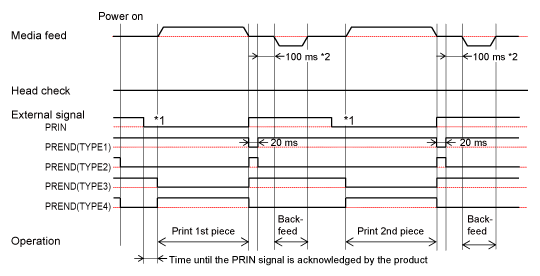

Zeitablaufdiagramm (ohne Kopfprüfung)

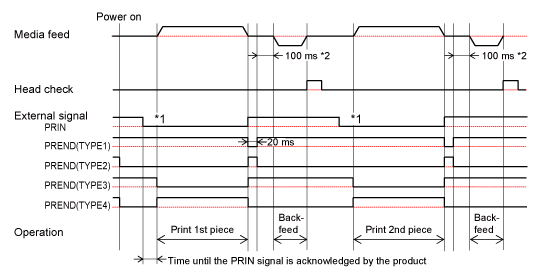

Zeitablaufdiagramm (mit Kopfprüfung)

*1 Das Signal PRIN (Druckstart) bleibt bestehen, bis das Signal PREND (Druckende) ausgegeben wird.

*2 Wenn Sie [Aktiviert] (Aktiviert) für [Drucken] > [Erweitert] > [Druckvorgänge] > [Durchsatzmodus] (Drucken > Erweitert > Druckvorgänge > Durchsatzmodus) ausgewählt haben, sind dies 7,5 ms.

---
