[Information] Menü

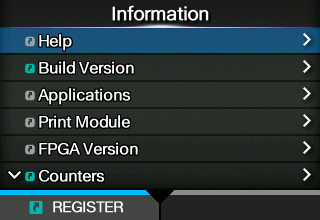

Im Menü [Information] (Informationen) sind folgende Einstellungen verfügbar:
[Hilfe]
Zeigt die Videoanleitungen an.
Sie können Videoanleitungen zum Einlegen von Etikettenpapier und Farbband, zum Reinigungsverfahren und zum Wechseln von Verbrauchsmaterial ansehen.
Es wird das Video entsprechend der Ausführung Ihres Druckers (standardmäßige/linksseitige Ausführung oder umgekehrte/rechtsseitige Ausführung) angezeigt.
Folgende Videos sind verfügbar:
[Medien install./auswechs.]
Zeigt das Video zum Einlegen und Wechseln von Etikettenpapier und Farbband.
Es sind folgende Optionen verfügbar:
[Papier einlegen]
Zeigt das Video zum Einlegen des Etikettenpapiers.
[Farbband einlegen]
Zeigt das Video zum Einlegen des Farbbands.
Nur für das kombinierte Thermodirekt/Thermotransfer-Modell verfügbar.
[Einlegen]
Zeigt das Video zum Wechseln des Etikettenpapiers.
[Farbband ersetzen]
Zeigt das Video zum Wechseln des Farbbands.
Nur für das kombinierte Thermodirekt/Thermotransfer-Modell verfügbar.
[Reinigung]
Zeigt das Video zum Reinigungsverfahren.
Es sind folgende Optionen verfügbar:
[Reinigung (Druckkopf)]
Zeigt das Video zum Reinigung des Druckkopfs.
[Reinigung(Walze)]
Zeigt das Video zum Reinigen der Walzen, wie der Druckwalze, der Andruckwalze und der Transportwalze.
[Reinigung (Papierlauf)]
Zeigt das Video zum Reinigung des Pfads für das Etikettenpapier.
[Reinigung (Bandlauf)]
Zeigt das Video zum Reinigung des Pfads für das Farbband.
Nur für das kombinierte Thermodirekt/Thermotransfer-Modell verfügbar.
[Teile ersetzen]
Zeigt das Video zum Wechseln der Teile.
Es sind folgende Optionen verfügbar:
[Druckkopf ersetzen]
Zeigt das Video zum Wechseln des Druckkopfs.
[Walze ersetzen]
Zeigt das Video zum Wechseln der Druckwalze.
[Andruckwalze ersetzen]
Zeigt das Video zum Wechseln der Andruckwalze.
[Einzugswalze ersetz]
Zeigt das Video zum Wechseln der Transportwalze.
[Andruckplatte ersetzen]
Zeigt das Video zum Wechseln der Druckplatte.
[Replase Fan filter]
Zeigt das Video zum Wechseln des Lüftungsfilters.
[Build Version]
Zeigt die Informationen und die Version des Druckers an.
Name
Zeigt den Namen der Build-Version an.
Datum
Zeigt die Build-Daten an.
Checksum
Zeigt die Prüfsumme der Build-Version an.
Kernel Version
Zeigt die Kernel-Version des Druckers an.
Boot Version
Zeigt die Boot-Version des Druckers an.
[Anwendungen]
Zeigt die Versionen der installierten Anwendungen im Drucker an, wie z. B. die Druckersprachen.
[Installationsprotokoll]
Installationsprotokolldaten im Drucker anzeigen oder löschen.
Drücken Sie die Taste (LÖSCHEN), um die ausgewählten Protokolldaten zu löschen.

•
Dieser Bildschirm wird nicht angezeigt, wenn keine Protokolldaten im Drucker vorhanden sind.
Die folgenden Optionen sind verfügbar:
[RPM-Protokoll]
Zeigt eine Liste der RPM-Protokolldateien in drei Abschnitten an: installiert, aktualisiert und veraltet.
Die RPM-Protokolldatei wird nach Installation einer .pkg-Datei mit .rpm-Dateien erstellt.
[Systemwiederherstellung]
Zeigt das Systemwiederherstellungsprotokoll an.
Die Protokolldatei für die Systemwiederherstellung wird nach Installation einer PKG-Datei erstellt, die zu einem Zustand geführt hat, in dem das Bedienfeld des Druckers nicht mehr bedient werden kann.
[Druckmodule]
Zeigt Informationen zum Druckmodul des Druckers an.
Es sind folgende Optionen verfügbar:
Boot
Zeigt die Boot-Firmwareversion an.
Main
Zeigt die Haupt-Firmwareversion an.
[FPGA-Version]
Zeigt die FPGA-Version des Druckers an.
Die Option ist:
Name
Zeigt die FPGA-Version an.
[Zählerstände]
Zeigt Informationen zu den Zählern des Druckers an.

•
Der Zähler darf nur vom autorisierten SATO-Kundendienst zurückgesetzt werden.
Die folgenden Optionen sind verfügbar:
[Druckkopf]
Zeigt Informationen zum Kopfzähler des Druckers an.
Betriebszeit
Zeigt die aktuelle Druckdistanz an.
Kopf 1
Kopf 2
Kopf 3
Die aktuelle Druckdistanz wird unter [Kopf 1] (Kopf 1) angezeigt. Wenn Sie den Druckkopf austauschen und der Zählerstand gelöscht wurde, wird der Wert für [Kopf 2] (Kopf 2) unter [Kopf 3] (Kopf 3) und der Wert für [Kopf 1] (Kopf 1) unter [Kopf 2] (Kopf 2) angezeigt. [Kopf 1] (Riemen 1) beginnt wieder bei 0 mit dem Zählen.
[Spender]
Zeigt die aktuelle Druckdistanz im Spendermodus.
[Band (Getriebe)]
Zeigt die aktuelle Distanz an, die das Etikett vom Zahnriemen des Getriebes in Auswurfrichtung vorgeschoben wurde.
Band 1
Band 2
Band 3
[Band 1] zeigt die aktuelle Distanz an, die der Riemen zugeführt hat.
Wenn Sie den Riemen austauschen und der Zählerstand gelöscht wurde, wird der Wert für [Band 2] (Riemen 2) unter [Band 3] (Riemen 3) und der Wert für [Band 1] (Riemen 1) unter [Band 2] (Riemen 2) angezeigt. [Band 1] (Riemen 1) beginnt wieder bei 0 mit dem Zählen.
[Band (Farbband)]
Zeigt die aktuelle Distanz an, die das Etikett vom Steuerriemen des Farbbands in Auswurfrichtung vorgeschoben wurde.
Band 1
Band 2
Band 3
[Band 1] zeigt die aktuelle Distanz an, die der Riemen zugeführt hat.
Wenn Sie den Riemen austauschen und der Zählerstand gelöscht wurde, wird der Wert für [Band 2] (Riemen 2) unter [Band 3] (Riemen 3) und der Wert für [Band 1] (Riemen 1) unter [Band 2] (Riemen 2) angezeigt. [Band 1] (Riemen 1) beginnt wieder bei 0 mit dem Zählen.
[IPv4 Address]
Zeigt die IPv4-Adresse an.
[IPv6 Address]
Zeigt die IPv6-Adresse an.

•
Wenn Wi-Fi Direct aktiv ist, wird dieser Bildschirm mit IPv6-Adresse nicht angezeigt.
[LAN-MAC-Adresse]
Zeigt die MAC-Adresse des LAN an.
Wird nur angezeigt, wenn LAN als aktive Schnittstelle ausgewählt ist.
[Wi-Fi-Adresse]
Zeigt die MAC-Adresse des WLAN an.
Wird nur angezeigt, wenn Sie das optionale WLAN installiert haben und WLAN die aktive Schnittstelle ist.
[WLAN-Region]
Zeigt die Regionsinformationen des WLAN an.
Wird nur angezeigt, wenn Sie das optionale WLAN installiert haben und WLAN die aktive Schnittstelle ist.
[Wi-Fi-Status]
Zeigt den WLAN-Status an.
Wird nur angezeigt, wenn Sie das optionale WLAN installiert haben und WLAN die aktive Schnittstelle ist.
[Wi-Fi Direct]
Zeigt die Verbindungsinformationen für Wi-Fi Direct an.
Wird nur angezeigt, wenn Wi-Fi Direct die aktive Schnittstelle ist und Sie mit Wi-Fi Direct verbunden sind.
[WLAN-Versionen]
Zeigt die WLAN-Versionen an.
Wird nur angezeigt, wenn Sie das optionale WLAN installiert haben und WLAN die aktive Schnittstelle ist.
[Wi-Fi Module]
Zeigt den Namen des installierten WLAN-Moduls an.
Wird nur angezeigt, wenn das optionale WLAN-Modul installiert und die WLAN-Schnittstelle ausgewählt ist.
