Reinigen mit dem Reinigungsset

So reinigen Sie mit dem Reinigungsset:

• Verwenden Sie zum Reinigen des Druckers niemals organische Lösungsmittel wie Verdünner oder Benzin.

• Ausführliche Informationen zum Reinigungsset finden Sie im Handbuch, das dem Reinigungsset beigelegt ist.

　

Die folgenden Videos zeigen die jeweiligen Reinigungsverfahren.

Für standardmäßige/linksseitige Ausführung

Cleaning(Head)

Cleaning(Roller)

Cleaning(Paper path)

Cleaning(Ribbon path)

Für umgekehrte/rechtsseitige Ausführung

Cleaning(Head)

Cleaning(Roller)

Cleaning(Paper path)

Cleaning(Ribbon path)

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

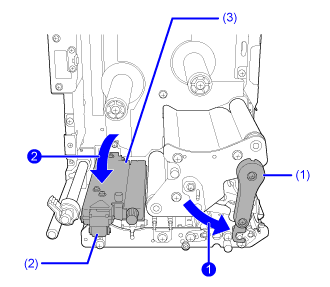

3.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Passen Sie auf, dass Sie sich nicht verbrennen. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

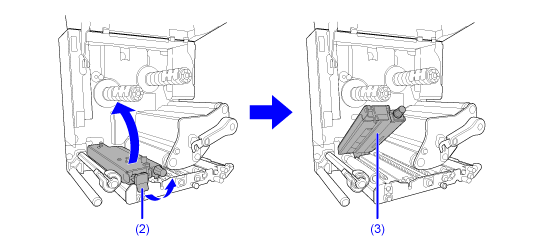

4.	Ziehen Sie am Riegel (2), um die Transportwalzen- und Etikettensensoreinheit (3) zu entriegeln.

Die Transportwalzen- und Etikettensensoreinheit (3) springen auf.

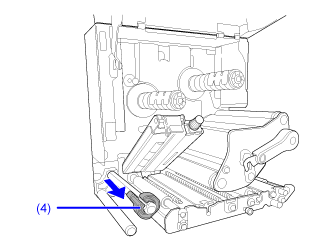

5.	Ziehen Sie die Etikettenpapierführung (4) in Richtung aus dem Drucker heraus.

6.	Entnehmen Sie Etikettenpapier und Farbband, falls diese bereits eingelegt sind.

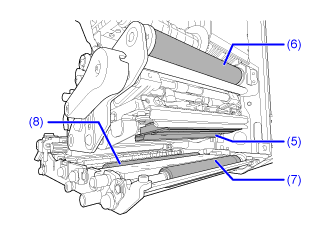

7.	Entfernen Sie mit einem in Reinigungsflüssigkeit getränkten Wattestäbchen/Baumwolltuch Schmutz vom Druckkopf (5), der Farbbandwalze (6), der Druckwalze (7) und der Andruckwalze (8).

8.	Entfernen Sie mit dem in Reinigungsflüssigkeit getränkten Baumwolltuch Schmutz von der Druckplatte (9).

Sie können die Druckplatte herausnehmen, um sie leichter reinigen zu können.

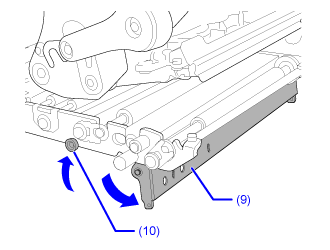

a.	Schieben Sie den Riegel (10) nach oben, um die Druckplatte (9) zu lösen.

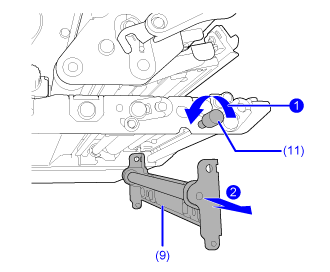

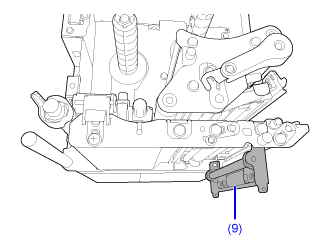

b.	Stützen Sie die Druckplatte (9) und lösen Sie die Schraube (11), bis die Vorderseite der Platte nach unten fällt , und ziehen Sie die Druckplatte (9) dann nach vorne, um sie abzunehmen .

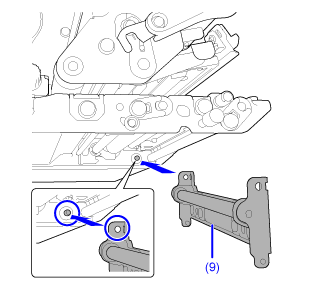

c.	Um die Druckplatte (9) wieder einzusetzen, setzen Sie das Befestigungsloch an der zuerst eingesetzten Seite der Druckplatte (9) auf den Stift am Mittelrahmen des Druckers auf.

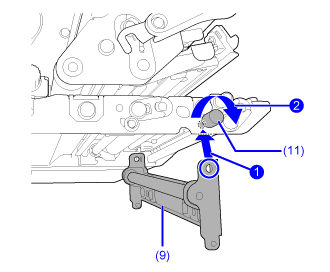

d.	Richten Sie die Position der Schraube (11) auf das Befestigungsloch an der Vorderseite der Druckplatte (9) aus und drehen Sie sie fest .

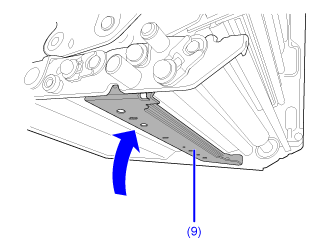

e.	Drücken Sie gegen die Mitte der Druckplatte (9), um sie zu arretieren.

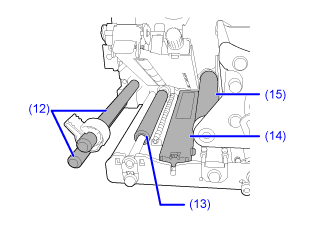

9.	Entfernen Sie mit einem in Reinigungsflüssigkeit getränkten Wattestäbchen/Baumwolltuch Schmutz von der Führungsspindel (12), der Transportwalze (13), dem Etikettensensor (14) und der Farbbandwalze (15).

10.	Reinigen Sie die Unterseite der Transportwalzen- und Etikettensensoreinheit (3) mit einem in Reinigungsflüssigkeit getränkten Baumwolltuch.

Sie können die Etikettensensorabdeckung abnehmen, um die Oberfläche leichter reinigen zu können.

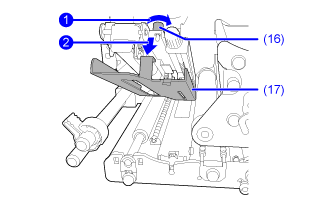

a.	Lösen Sie die Rändelschraube (16) an der Etikettensensorabdeckung und nehmen Sie die Etikettensensorabdeckungen (17) ab .

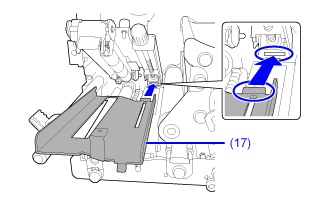

b.	Um die Etikettensensorabdeckung (17) wieder einzusetzen, schieben Sie den Riegel an der Etikettensensorabdeckung (17) wie abgebildet in das Loch.

c.	Befestigen Sie Etikettensensorabdeckung (17) mit der Rändelschraube(16).

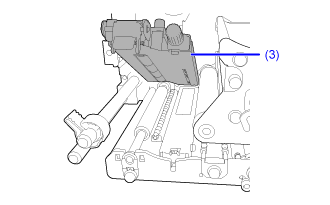

11.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) entgegen dem Uhrzeigersinn, um den Druckkopf zu arretieren. Drücken Sie dann die Transportwalzen- und Etikettensensoreinheit (3) nach unten, bis der Riegel (2) verriegelt ist .

---
