Spender- und Druckmodus, Rückzug vor Drucken, mit aktiviertem Etikettensensor und mit Impulseingang

Ablauf

*1 Wenn die nächsten Daten empfangen wurden, bevor der Druckvorgang abgeschlossen ist, erfolgt der nächste Druckvorgang und das Etikett wird bis zur Spendeposition zugeführt.

*2 Wenn die nächsten Daten nicht vollständig empfangen wurden, bevor der Druckvorgang abgeschlossen ist, wird ein leeres Etikett bis zur Spendeposition zugeführt.

• Die Abbildung oben zeigt die Referenzposition bei Verwendung des Lückensensors.

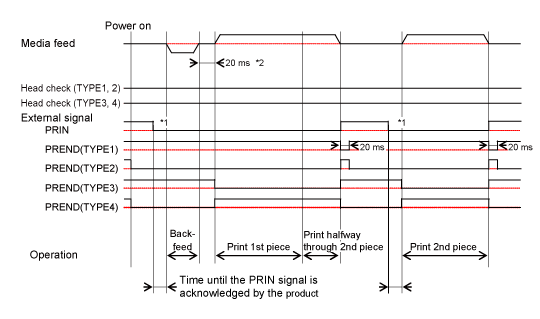

Zeitablaufdiagramm (ohne Kopfprüfung)

• Wenn die Druckdaten den RFID-Befehl enthalten, stoppt der Druckvorgang vorübergehend nach dem Druck von 1 Etikett. In diesem Fall sind die externen Signaleingangsvorgänge die gleichen wie bei aktivierter Kopfprüfung. • Wenn Sie [Aktiviert] (Aktiviert) im Menü [Drucken] > [Erweitert] > [Kalendereinst.modus] > [Kalend.neudruck] (Drucken > Erweitert > Kalendereinstellungsmodus > Kalender Druckwiederholung) oder im Menü [Schnittstelle] > [Externe I/O] > [Druckwiederholung] > [Erweit. Neudruck] (Schnittstelle > Externe I/O > EXT I/O Druckwiederholung > erweiterte Druckwiederholung) ausgewählt haben, ist dies der Vorgang des Spendermodus.

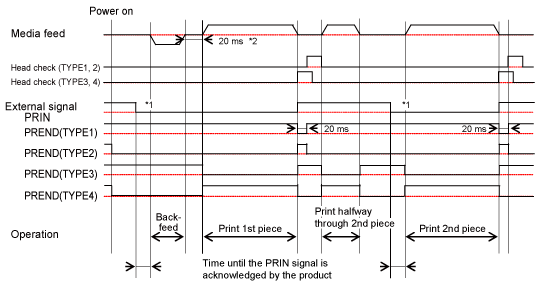

Zeitablaufdiagramm (mit Kopfprüfung)

• Es wird empfohlen, das Signal TYPE3 oder TYPE4 PREND (Druckende) zu verwenden. • Wenn Sie [Aktiviert] (Aktiviert) im Menü [Schnittstelle] > [Externe I/O] > [Druckwiederholung] > [Erweit. Neudruck] (Schnittstelle > Externe I/O > EXT I/O Druckwiederholung > erweiterte Druckwiederholung) ausgewählt haben, ist dies der Vorgang des Spendermodus.

*1 Das Signal PRIN (Druckstart) bleibt bestehen, bis das Signal PREND (Druckende) ausgegeben wird.

*2 Wenn Sie [Aktiviert] (Aktiviert) für [Drucken] > [Erweitert] > [Druckvorgänge] > [Durchsatzmodus] (Drucken > Erweitert > Druckvorgänge > Durchsatzmodus) ausgewählt haben, sind dies 7,5 ms.

---
