[RFID] (nur S84NX)
RFID festlegen.
Wird nur für die RFID-Modell angezeigt.

•
Wenn Sie die RFID-Option verwenden möchten, ist eine Firmwareversion ab 8.1.0. erforderlich.
Die folgenden Optionen sind verfügbar:
[Antennenposition]
Beziehen Sie sich auf den RFID-Konfigurationsleitfaden, um eine zu verwendende RFID-Antenne auszuwählen. Weitere Informationen finden Sie unter folgender URL:
https://www.sato-global.com/rfid/guide.html
Wenn Sie Inlets verwenden möchten, die nicht im RFID-Konfigurationsleitfaden enthalten sind, wenden Sie sich an Ihren Vertriebsvertreter oder Händler von SATO.
Es sind folgende Optionen verfügbar:
Normal
Eine Standardantenne verwenden (anpassbar).
Vorderseite
Kurze Antenne verwenden (feste Position).
[Schreibleistung]
Funkleistung zum Schreiben von Informationen auf Inlets gemäß dem RFID-Konfigurationsleitfaden. Weitere Informationen finden Sie unter folgender URL:
https://www.sato-global.com/rfid/guide.html
Wenn Sie Inlets verwenden möchten, die nicht im RFID-Konfigurationsleitfaden enthalten sind, wenden Sie sich an Ihren Vertriebsvertreter oder Händler von SATO.
Der Einstellungsbereich liegt zwischen 0 und 30 dBm.
Der Einstellungsbereich ist je nach Standort des Druckers unterschiedlich.
[Leseleistung]
Funkleistung zum Lesen von Informationen auf Inlets gemäß dem RFID-Konfigurationsleitfaden. Weitere Informationen finden Sie unter folgender URL:
https://www.sato-global.com/rfid/guide.html
Wenn Sie Inlets verwenden möchten, die nicht im RFID-Konfigurationsleitfaden enthalten sind, wenden Sie sich an Ihren Vertriebsvertreter oder Händler von SATO.
Der Einstellungsbereich liegt zwischen 0 und 30 dBm.
Der Einstellungsbereich ist je nach Standort des Druckers unterschiedlich.
[Tag-Offset]
Position festlegen, an der mit dem Schreiben der Daten auf das Inlet begonnen wird. Die Daten werden auf ein Inlet jedes Tags an dem Punkt geschrieben, an dem das Inlet die RFID-Antenne des Druckers passiert. Dies erfolgt in der Distanz von der Druckstartposition aus, die in dieser Einstellung angegeben ist.
Diese Einstellung wird verwendet, wenn Inlets nicht mit den Antennenpositionen des Druckers kompatibel sind. Weitere Informationen finden Sie unter folgender URL:
https://www.sato-global.com/rfid/guide.html
Wenn Sie Inlets verwenden möchten, die nicht im RFID-Konfigurationsleitfaden enthalten sind, wenden Sie sich an Ihren Vertriebsvertreter oder Händler von SATO.
Der Einstellungsbereich ist -15 bis 240 mm (-0.59 bis 9,45").
Der Mindestwert ist 0 (0") mm, wenn eine andere Option als [Endlos] (Endlos) im Menü [Drucken] > [Druckmodus] (Drucken > Druckmodus) ausgewählt ist.
[Lesegerät-Modell]
Zeigt das Modell des RFID-Moduls an.
[Lesegerät-Version]
Zeigt die Firmwareversion des RFID-Moduls an.
[Ansicht]
Zeigt die Inlet-Daten an.
Drücken Sie die Taste , um zum Bildschirm [Speicherbank] (Speicherbank) zu wechseln.
Drücken Sie die Taste (LESEN), um zum Bildschirm [Daten werden gelesen] (Daten lesen) zu wechseln und die Daten zu lesen und anzuzeigen.
Wenn Sie auf dem Bildschirm [Daten werden gelesen] (Daten lesen) die Taste drücken, wird das Etikettenpapier zugeführt und versucht, das aktuell im Drucker eingelegte Tag zu lesen.

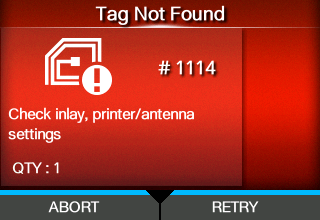

Wenn kein Inlet erkannt wurde, wird auf dem Bildschirm „Tag not found“ (Tag nicht gefunden) angezeigt. Wenn gleichzeitig mehrere Inlets erkannt wurden, wird auf dem Bildschirm „Multiple tags error“ (Fehler: mehrere Tags) angezeigt.
[Speicherbank]
Speicherbereich des zu lesenden Inlets festlegen.
Die lesbaren Speicherbereiche sind:
EPC
EPC-Bereich
TID
TID-Bereich
USER
USER-Bereich
PC
PC/AFI-Bereich
RSSI
RSSI-Bereich
[Filterfunktion]
Filterfunktion durch RSSI (Received Signal Strength Indication) festlegen. Wenn der RSSI-Wert „beim Drucken eines RFID-Tags lesen“ unter dem angegebenen Grenzwert liegt, tritt ein RFID-Tag-Fehler auf. Auf das Inlet/RFID-Tag, das den Fehler verursacht hat, wird eine Fehlermelder gedruckt.
Die folgenden Optionen sind verfügbar:
[RSSI-Filter]
RSSI-Filterfunktion aktivieren oder deaktivieren.
Es sind folgende Optionen verfügbar:
Aktiviert
RSSI-Filterfunktion aktivieren.
Deaktiviert
RSSI-Filterfunktion deaktivieren.
[Schwellwert]
Grenzwert für den RSSI-Filter festlegen.
Wird nur angezeigt, wenn Sie [Aktiviert] (Aktiviert) im Menü [RSSI-Filter] (RSSI-Filter) ausgewählt ist.
Der Einstellungsbereich liegt zwischen -99 und -1 dBm.
[Erneut versuchen-Modus]
Festlegen, ob die Codierung von fehlgeschlagenen Daten erneut versucht werden soll, wenn ein RFID-Fehler auftritt.
Es sind folgende Optionen verfügbar:
Erneut versuchen
Wenn ein RFID-Fehler auftritt, wiederholt der Drucker den Schreibvorgang entsprechend der unter [Erneute Versuche] (Erneute Versuche) angegebenen Anzahl. Wenn der RFID-Fehler mehrmals in Folge auftritt, wird nach der unter [Erneute Versuche] (Erneute Versuche) angegebenen Anzahl an erneuten Versuchen plus einem weiteren Versuch nicht mehr weitergedruckt und der RFID-Fehlerbildschirm wird angezeigt.
Wenn Sie die Taste (ERNEUT VERSUCHEN) drücken, werden entsprechend der unter [Erneute Versuche] (Erneute Versuche) angegebenen Anzahl weitere Schreibversuche unternommen.
Wenn Sie die Taste (ABBRECHEN) drücken, wird das aktuelle Element gelöscht.
Freigeben
Wenn ein RFID-Fehler auftritt, werden die nächsten Daten geschrieben, ohne zu versuchen, dieselben Daten erneut zu schreiben. Wenn der RFID-Fehler mehrmals in Folge auftritt, wird nach der unter [Erneute Versuche] (Erneute Versuche) angegebenen Anzahl an erneuten Versuchen der RFID-Fehlerbildschirm wird angezeigt.
Wenn Sie die Taste (ERNEUT VERSUCHEN) drücken, wird eine Kopie der aktuellen Druckdaten gelöscht und der Druck der nächsten Kopie beginnt.
Beispiel:
◦
Wenn 1 Kopie von 10 Elementen gedruckt wird, wird das aktuelle Element gelöscht und die verbleibenden Elemente gedruckt.
◦
Wenn 10 Kopien von 1 Element gedruckt werden, werden die aktuellen Druckdaten gelöscht und die verbleibenden Kopien gedruckt.
Wenn Sie die Taste (ABBRECHEN) drücken, wird die 1 Kopie des aktuellen Elements gelöscht und der Druck des nächsten Elements beginnt.
Beispiel:
◦
Wenn 1 Kopie von 10 Elementen gedruckt wird, wird das aktuelle Element gelöscht und die verbleibenden Elemente gedruckt.
◦
Wenn 10 Kopien von 1 Element gedruckt werden, wird das aktuelle Element gelöscht und nicht weiter gedruckt.

•
Um einen kompletten Druckauftrag abzubrechen, öffnen und schließen Sie die obere Abdeckung, damit der Drucker in den Offline-Modus wechselt, und drücken Sie dann die Taste (ABBRECHEN).
[Erneute Versuche]
Anzahl festlegen, wie oft die im Menü [Erneut versuchen-Modus] (Wiederholungsmodus) konfigurierten Wiederholungs-/Freigabevorgänge wiederholt werden, bevor der Druckvorgang gestoppt und der RFID-Fehlerbildschirm angezeigt wird, wenn ein RFID-Fehler auftritt.
Der Einstellungsbereich liegt zwischen 0 und 9.
Wenn Sie 0 angegeben haben, wird der RFID-Fehlerbildschirm angezeigt und der Druck fortgesetzt.
[Fehlerhafte Tags markieren]
Fehlerdruck für den RFID-Tag-Fehler aktivieren oder deaktivieren.
Aktiviert
RFID-Fehlerdruckfunktion aktivieren.
Deaktiviert
RFID-Fehlerdruckfunktion deaktivieren.
[Warnung wegen nicht erkanntem RFID]
Festlegen, ob der Druckvorgang angehalten und eine Fehlerwarnung bei einem nicht erkannten RFID-Befehl angezeigt wird, wenn kein RFID-Befehl für den Druckauftrag vorliegt, um eine Verschwendung von RFID-Tags zu vermeiden.
Die von dieser Funktion erkannten RFID-Befehle sind EPC-Code schreiben <IP0> und UID/EPC/IDm drucken <TU>.
Es sind folgende Optionen verfügbar:
Deaktivieren
Die Fehlerwarnung für einen unerkannten RFID-Befehl wird nicht angezeigt. Der Druckvorgang wird fortgesetzt.
RFID-Tag
Der Druckvorgang wird angehalten und eine Fehlerwarnung für einen unerkannten RFID-Befehl wird angezeigt, wenn beim Laden eines RFID-Tags kein RFID-Befehl im Druckauftrag vorliegt.
Der Fehler wird nicht mehr angezeigt, wenn das Druckmaterial durch normale Etiketten ersetzt wird.
RFID-Befehl
Der Druckvorgang wird angehalten und eine Fehlerwarnung für einen unerkannten RFID-Befehl wird angezeigt, wenn kein RFID-Befehl im Druckauftrag vorliegt.

•
Eine Warnung für einen unerkannten RFID-Befehl wird auch dann angezeigt, wenn ein RFID-Befehl verwendet wird, der im Druckauftrag erkannt werden sollte, wenn in den Daten, die einen Befehlsfehler verursachen, Syntaxfehler vorliegen.
[Protokoll]
Protokollfunktion zum Aufzeichnen der codierten Tag-Informationen festlegen.
Die Protokolldaten können Informationen von bis 100 Inlets erfassen. Wenn die Protokolldatei ihre maximale Größe erreicht hat, werden die alten Protokolldaten von den neuen Protokolldaten überschrieben.
Alle Protokolldaten gehen verloren, wenn Sie den Drucker ausschalten.
Es sind folgende Optionen verfügbar:
Aktiviert
Protokollfunktion zum Aufzeichnen der RFID-Daten aktivieren.
Deaktiviert
Protokollfunktion zum Aufzeichnen der RFID-Daten deaktivieren.
[Zu erfassende Daten]
Vom Protokoll zu erfassende Daten festlegen, wenn [Protokoll] (RFID-Daten protokollieren) aktiviert ist.
Es sind folgende Optionen verfügbar:
EPC und TID
EPC- und TID-Daten speichern.
EPC
EPC-Daten speichern.
TID
TID-Daten speichern.
[Fehlerausgabemodus]
Signaltyp für RFID-Fehler festlegen.
Es sind folgende Optionen verfügbar:
Impuls
Gibt einen Impuls als Ausgangssignal aus, wenn ein RFID-Fehler auftritt.
Pegel
Gibt eine Stufe als Ausgangssignal aus, wenn ein RFID-Fehler auftritt.
[Impulslänge]
Länge eines RFID-Fehlerimpulses festlegen.
Wird nur angezeigt, wenn Sie [Impuls] (Impuls) im Menü [Fehlerausgabemodus] (Fehlerausgabemodus) ausgewählt haben.
Es sind folgende Optionen verfügbar:
•
[100 ms]
•
[200 ms]
•
[300 ms]
•
[400 ms]
•
[500 ms]
[Zählerstände]
Zeigt den RFID-Zähler an.
Die von folgenden Befehlen initiierten RFID-Schreibvorgänge werden gezählt.
•
RFID schreiben: Befehl EPC-Code schreiben <IP0>
•
Tag-Daten drucken: Befehl UID/EPC/IDm drucken <TU>
Ein Schreibversuch, der nicht mit Drucken und Etikettenzufuhr einhergeht, wird jedoch nicht gezählt.
Die folgenden Optionen sind verfügbar:
[Betriebszeit]
Zeigt die Anzahl der erfolgreichen und fehlgeschlagenen sowie die Gesamtzahl der RFID-Schreibversuche an.
Die folgenden Optionen sind verfügbar:
Erfolgreiche Lese-/Schreibzyklen
Zeigt die Anzahl der erfolgreichen Schreibvorgänge auf den RFID-Tag an.
Fehlgeschl. Lese-/Schreibzyklen
Zeigt die Gesamtanzahl der RFID-Schreibfehler an.
Gesamt-Lese-/Schreibzyklen
Zeigt die Anzahl der Schreibvorgänge auf ein RFID-Tag an.
Dies ist die Gesamtzahl inklusive [Erfolgreiche Lese-/Schreibzyklen] (Anzahl erfolgreich) und [Fehlgeschl. Lese-/Schreibzyklen] (Anzahl fehlgeschlagen).
[Benutzer]
Zeigt die Anzahl der erfolgreichen und fehlgeschlagenen sowie die Gesamtzahl der RFID-Schreibversuche an, nachdem der RFID-Zähler zurückgesetzt wurde.
Die folgenden Optionen sind verfügbar:
Erfolgreiche Lese-/Schreibzyklen
Zeigt die Gesamtanzahl der erfolgreichen Schreibvorgänge auf den RFID-Tag nach Löschen des RFID-Zählerstands an.
Fehlgeschl. Lese-/Schreibzyklen
Zeigt die Gesamtanzahl der RFID-Schreibfehler nach Löschen des RFID-Zählerstands an.
Gesamt-Lese-/Schreibzyklen
Zeigt die Gesamtanzahl der Schreibvorgänge auf den RFID-Tag nach Löschen des RFID-Zählerstands an.
Dies ist die Gesamtzahl inklusive [Erfolgreiche Lese-/Schreibzyklen] (Anzahl erfolgreich) und [Fehlgeschl. Lese-/Schreibzyklen] (Anzahl fehlgeschlagen).

•
Sie können den Zähler mit der Taste ([LÖSCHEN]) zurücksetzen, wenn der Zählerstand 1 oder mehr beträgt.
[Papier]
Papiertyp für RFID-Tags und die Druckreferenzposition in vertikaler Richtung festlegen.
Die folgenden Optionen sind verfügbar:
[Typen]
Papiertyp für RFID-Tags festlegen.
Es sind folgende Optionen verfügbar:
Etikett
Normale RFID-Tags verwenden.
Seitenlochmarkierung
Tags mit seitlichen Löchern verwenden.
(1) Etikettenzufuhrrichtung
[Startpunkt]
Druckreferenzposition der RFID-Tags in vertikaler Richtung festlegen.
Legen Sie die Druckreferenzposition als „+“ in Richtung der Papierzuführung und „-“ in entgegengesetzter Richtung der Papierzuführung fest.
Der Einstellungsbereich liegt zwischen -600 und +600 Punkten.

•
Wenn die Richtung der Papierzufuhr mit „+“ festgelegt wird, darf die Gesamtlänge einschließlich anderer Längenwerte 25 mm nicht überschreiten. Wenn die Gesamtlänge 25 mm überschreitet, stoppt der Drucker möglicherweise nicht richtig.

•
Die Länge von 1 Punkt variiert je nach der Druckauflösung des Druckers.
◦
203 dpi: 1 Punkt = 0,125 mm.
◦
305 dpi: 1 Punkt = 0,083 mm.
◦
609 dpi: 1 Punkt = 0,042 mm.
•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
[RFID-Tag-Modell]
RFID-Tag-Modelle registrieren, bearbeiten, lesen und löschen. Das RFID-Tag-Modell ist eine registrierte Kombination von optimaler Antennenposition, Lese-/Schreibleistung und Tag-Versatzwert für jeden RFID-Tag-Typ.
Sie können maximal 10 RFID-Tag-Modelle registrieren.
Die folgenden Optionen sind verfügbar:
[Laden]
Registriertes RFID-Tag-Modell lesen und die Einstellungen für den Drucker übernehmen.
Sie können diese Option verwenden, wenn mehr als ein RFID-Tag-Modell registriert wurde.
Registrieren Sie das RFID-Tag-Modell und drücken Sie zum Lesen die Taste . Drücken Sie dann in der Bestätigungsmeldung die Taste .
Der gelesene Name des RFID-Tag-Modells wird rechts neben [Laden] (Laden) im Menü [RFID-Tag-Modell] (RFID-Tag-Modell) angezeigt.
[Bearbeiten]
Neues RFID-Tag-Modell registrieren oder registrierte RFID-Tag-Modelle bearbeiten.
Um registrierte RFID-Tag-Modelle zu bearbeiten, müssen Sie zuerst die Informationen des gewünschten RFID-Tag-Modells im Menü [Laden] (Laden) laden.
Die Informationen, die Sie für diese Einstellungen benötigen, können Sie im RFID-Konfigurationsleitfaden nachlesen. * Den RFID-Konfigurationsleitfaden können Sie unter der folgenden URL aufrufen:
https://www.sato-global.com/rfid/guide.html
Wenn Sie Inlets verwenden möchten, die nicht im RFID-Konfigurationsleitfaden enthalten sind, wenden Sie sich an Ihren Vertriebsvertreter oder Händler von SATO.
Die folgenden Optionen sind verfügbar:
Antennenposition
Schreibleistung
Leseleistung
Tag-Offset
Abstandsgröße
Länge des RFID-Tags festlegen.
Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.
Der Einstellungsbereich für die Länge von RFID-Tags ist:
Auflösung
Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm (0,0049"))
8 bis 1920 Punkte
305 dpi (1 Punkt = 0,083 mm (0,0033"))
12 bis 2880 Punkte
609 dpi (1 Punkt = 0,042 mm (0,0017"))
24 bis 5760 Punkte

•
Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen.
•
Geben Sie einen Wert ein, der das Trägerband einschließt.
Nachdem Sie die gewünschten Einstellungen vorgenommen haben, wählen Sie [Speichern unter] (Speichern als) aus, drücken Sie die Taste und geben Sie einen Namen ein.
Sie können maximal 32 Zeichen eingeben. Es können Buchstaben, Zahlen und Symbole verwendet werden.
Nachdem Sie den Namen eingegeben haben, drücken Sie die Taste . Bestätigen Sie dann Ihre Eingabe, indem Sie im Bestätigungsbildschirm die Taste drücken.
Wenn Sie einen Namen eingeben, der gleich einem registrierten RFID-Tag-Modell ist, wird eine Bestätigungsmeldung angezeigt. Wenn die Einstellungen überschrieben werden sollen, drücken Sie die Taste .
[Löschen]
Registrierte RFID-Tag-Modelle löschen.
Sie können diese Option verwenden, wenn mehr als ein RFID-Tag-Modell registriert wurde.
Wählen Sie das RFID-Tag-Modell aus, das gelöscht werden soll, und drücken Sie die Taste . Drücken Sie dann in der Bestätigungsmeldung die Taste .
