Spendermodus, Rückzug nach Drucken mit externem Signaleingang, mit aktiviertem Etikettensensor und mit Impulseingang

Ablauf

• Die Abbildung oben zeigt die Referenzposition bei Verwendung des Lückensensors.

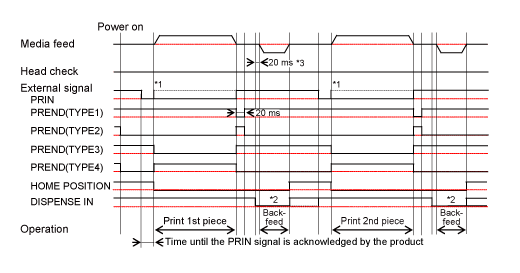

Zeitablaufdiagramm (ohne Kopfprüfung)

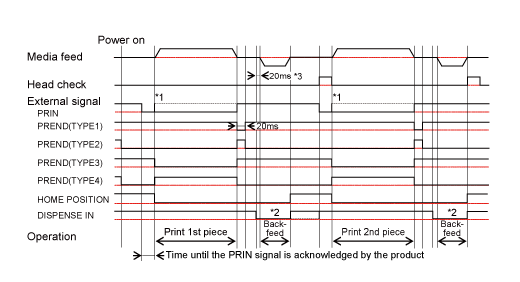

Zeitablaufdiagramm (mit Kopfprüfung)

*1 Das Signal PRIN (Druckstart) bleibt bestehen, bis das Signal PREND (Druckende) ausgegeben wird. Schalten Sie dann das Signal PRIN (Druckstart) aus, bevor das Signal PREND (Druckende) erkennt, dass der Druckvorgang abgeschlossen ist.

*2 Das Signal DISPENSE IN (Eingangssignal Spenden) bleibt bestehen, bis das Startpositionssignal ausgegeben wird. Schalten Sie dann das Signal DISPENSE IN (Eingangssignal Spenden) aus, bevor das Signal PRIN (Druckstart) eingegeben wird.

*3 Wenn Sie [Aktiviert] (Aktiviert) für [Drucken] > [Erweitert] > [Druckvorgänge] > [Durchsatzmodus] (Drucken > Erweitert > Druckvorgänge > Durchsatzmodus) ausgewählt haben, sind dies 7,5 ms.

---
