Bedingungen, die das Papierende auslösen

Die Bedingungen, wann die Papierendemeldung ausgelöst wird, hängt vom Betrieb des Druckers und dem ausgewählten Sensortyp ab.

Wenn als Papierendesensor I-Mark (Reflexsensor) oder Lücke (Durchlichtsensor) ausgewählt ist, wird das Papierende entsprechend den folgenden Bedingungen erkannt.

Den Sensortyp für das Papierende können Sie im Menü [Drucken] > [Erweitert] > [Papier aufg.] > [Sensortyp] (Drucken > Erweitert > Papierende > Sensortyp) auswählen.

Wenn [Ohne] (Ohne) als Papierendesensor ausgewählt ist, wird das Papierende nicht erkannt.

Bedingungen, die eine Erkennung vom Papierende im Zufuhrbetrieb auslösen

•	Verwendung einer I-Mark für den Papierendesensor

Das Papierende ist erreicht, wenn der I-Mark-Sensor weiterhin kein Papier erkennt, nachdem 15 mm zugeführt wurden.

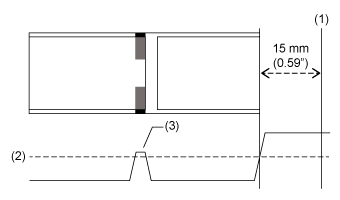

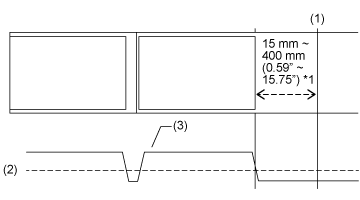

(1) Erkennung „Papierende“

(2) Erkennungswert „Papierende“ (fest)

(3) I-Mark-Sensor Wellenform

•	Verwendung einer Lücke für den Papierendesensor

Das Papierende ist erreicht, wenn der Lückensensor weiterhin kein Papier erkennt, nachdem die als Erkennungsdistanz festgelegte Distanz zugeführt wurde.

(1) Erkennung „Papierende“

(2) Erkennungswert „Papierende“ (fest)

(3) Lückensensor Wellenform

*1 Die Distanz für das Papierende kann im Menü [Drucken] > [Erweitert] > [Papier aufg.] > [Papierende-Abstand] (Drucken > Erweitert > Papierende > Distanz für das Papierende) festgelegt werden.

Bedingungen, die eine Erkennung vom Papierende im Druckbetrieb auslösen

1.	Der Papierendesensor erkennt ein Papierende an der Position, wenn die in der folgenden Tabelle genannte Distanz zugeführt wurde.

Papierendesensor	Distanz für das Papierende (mm (Zoll))	Einstellungsmethode
I-Mark-Sensor	15 (0,59)	Fest
Lückensensor	15 bis 400 (0,59 bis 15,75)	Wird im Menü [Drucken] > [Erweitert] > [Papier aufg.] > [Papierende-Abstand] (Drucken > Erweitert > Papierende > Distanz für das Papierende) oder durch einen Befehl festgelegt.

2.	Wenn die verbleibende Druckmenge weniger als die Distanz zwischen der Druckkopfposition und dem Papierendsensor beträgt (die in der obigen Tabelle genannte Distanz für das Papierende), tritt ein Papierendefehler nach Abschluss der Ausgabe von 1 auf.

Wenn die verbleibende Druckmenge mehr als die Distanz zwischen der Druckkopfposition und dem Papierendsensor beträgt (die in der obigen Tabelle genannte Distanz für das Papierende), tritt ein Papierendefehler direkt nach der Erkennung des Papierendes auf und der Drucker druckt nach der Behebung des Papierendefehlers erneut.

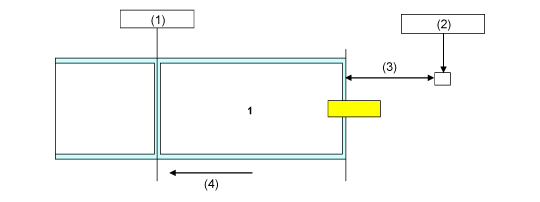

(1) Druckkopfposition

(2) Papierendesensor: I-Mark-Sensor/Lückensensor

Wählen Sie dies im Menü [Drucken] > [Erweitert] > [Papier aufg.] (Drucken > Erweitert > Papierende) aus oder legen Sie es per Befehl fest.

(3) Distanz für das Papierende

(4) Etikettenzufuhrrichtung

Wenn ein Papierendefehler während des Druckens erkannt wird, hängt die Vorgehensweise von der verbleibenden Druck- und Etikettenpapiermenge zum Zeitpunkt der Fehlererkennung ab.

Die verbleibende Menge an Etikettenpapier können Sie so berechnen:

Verbleibende Menge an Etikettenpapier = Distanz zwischen Druckkopfposition und Papierendesensor abzüglich Distanz für das Papierende.

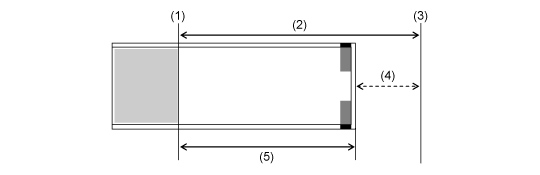

(1) Druckkopfposition

(2) Abstand zwischen der Druckkopfposition und dem Papierendesensor

(3) Papierendesensor

(4) Distanz für das Papierende

(5) Verbleibende Menge an Etikettenpapier

•	Wenn die verbleibende Druckmenge mehr als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge bei Erkennung eines Papierendefehlers mehr als das verbleibende Etikettenpapier beträgt, kann der Drucker den Druckauftrag nicht fertigstellen. Der Druckvorgang wird umgehend abgebrochen und ein Papierendefehler angezeigt.

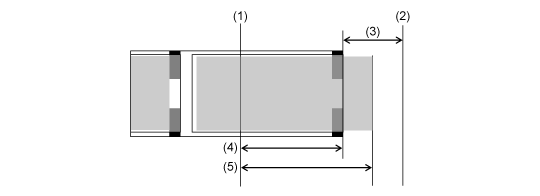

(1) Druckkopfposition

(2) Papierendesensor

(3) Distanz für das Papierende

(4) Verbleibende Menge an Etikettenpapier

(5) Verbleibende Druckmenge

•	Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt

Wenn die verbleibende Druckmenge weniger als das verbleibende Etikettenpapier beträgt, stellt der Drucker den Druckauftrag fertig und ein Papierendefehler wird angezeigt.

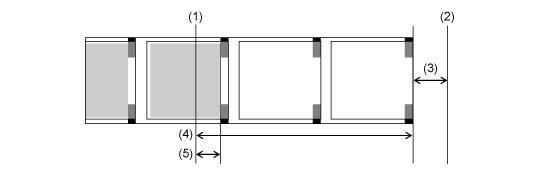

(1) Druckkopfposition

(2) Papierendesensor

(3) Distanz für das Papierende

(4) Verbleibende Menge an Etikettenpapier

(5) Verbleibende Druckmenge

Wenn sich mehrere Etiketten zwischen dem Druckkopf und dem Papierendesensor befinden, wenn ein Papierendefehler erkannt wird, wird der Papierendefehler angezeigt, wenn das aktuelle Etikett fertig gedruckt wurde.

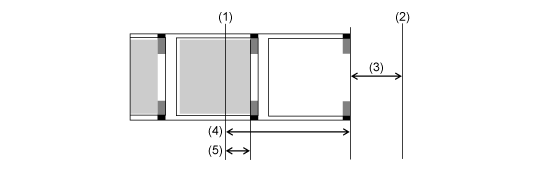

(1) Druckkopfposition

(2) Papierendesensor

(3) Distanz für das Papierende

(4) Verbleibende Menge an Etikettenpapier

(5) Verbleibende Druckmenge

Wenn im Spender- und Druckmodus ein Papierendefehler erkannt wird, während zugeführte Etiketten gedruckt werden, kann ein Papierende an diesem Punkt auftreten, sodass nur der Anfang des Etiketts gedruckt wird. Um mit dem Drucken nach einem Fehler fortzufahren, werfen Sie das teilweise bedruckte Etikett aus, bevor Sie mit dem Drucken wieder beginnen. Die Druckwiederholung beginnt, indem das unterbrochene Druckelement auf das nächste Etikett gedruckt wird.

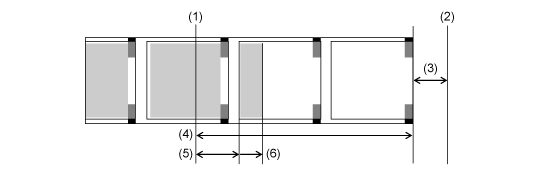

(1) Druckkopfposition

(2) Papierendesensor

(3) Distanz für das Papierende

(4) Verbleibende Menge an Etikettenpapier

(5) Verbleibende Druckmenge

(6) Zufuhrmenge bis zur Spenderstopp-Position

---
