Austausch der Druckplatte

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für standardmäßige/linksseitige Ausführung

•	Für umgekehrte/rechtsseitige Ausführung

Sie können eine beschädigte oder abgenutzte Druckplatte problemlos herausnehmen und ersetzen.

• Der Drucker darf mit nassen Händen weder ein- oder ausgeschaltet noch das Netzkabel angeschlossen oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch der Druckplatte den Netzstecker aus der Steckdose.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

Standardmäßige/linksseitige Ausführung

Umgekehrte/rechtsseitige Ausführung

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

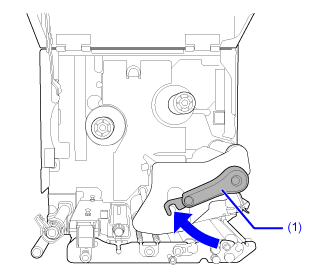

3.	Drehen Sie den Verriegelungshebel für den Druckkopf (1) im Uhrzeigersinn, um den Druckkopf zu entriegeln.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Passen Sie auf, dass Sie sich nicht verbrennen. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

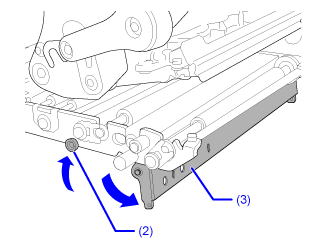

4.	Schieben Sie den Riegel (2) nach oben, um die Druckplatte (3) zu lösen.

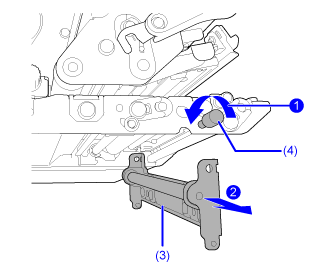

5.	Stützen Sie die Druckplatte (3) und lösen Sie die Schraube (4), bis die Vorderseite der Platte nach unten fällt , und ziehen Sie die Druckplatte (3) dann nach vorne, um sie abzunehmen . Tauschen Sie die Druckplatte nun durch eine neue aus.

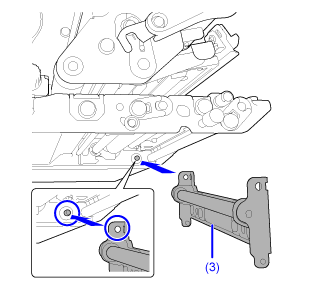

6.	Setzen Sie das Befestigungsloch an der zuerst eingesetzten Seite der Druckplatte (3) auf den Stift am Mittelrahmen des Druckers auf.

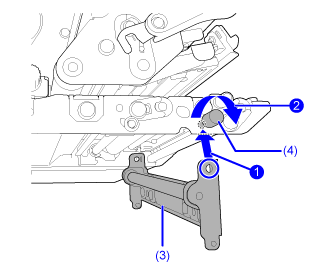

7.	Richten Sie die Position der Schraube (4) auf das Befestigungsloch an der Vorderseite der Druckplatte (3) aus und drehen Sie sie fest .

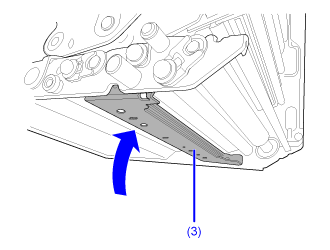

8.	Drücken Sie gegen die Mitte der Druckplatte (3), um sie zu arretieren.

---
