Spendermodus, Rückzug vor Drucken, mit aktivierter Funktion für erweiterten Rückzug, mit aktiviertem Etikettensensor und mit Impulseingang

Dieser Ablauf erfolgt, wenn [Drucken] > [Erweitert] > [Druckvorgänge] > [Erweiterter Rückwärtseinzug] (Drucken > Erweitert > Druckvorgänge > erweiterter Rückzug) aktiviert ist.

Die Druckdaten werden empfangen und zu dem Zeitpunkt, wenn Drucken möglich ist, erfolgt der Rückzug. Daraufhin wartet der Drucker auf den Eingang des Druckstartsignals (PRIN).

Ablauf

• Die Abbildung oben zeigt die Referenzposition bei Verwendung des Lückensensors.

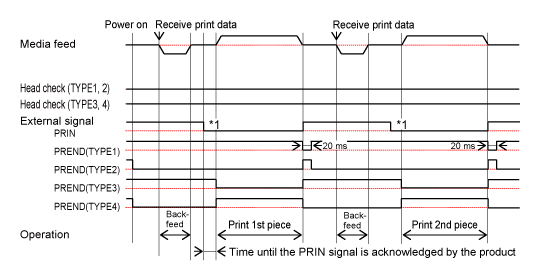

Zeitablaufdiagramm (ohne Kopfprüfung)

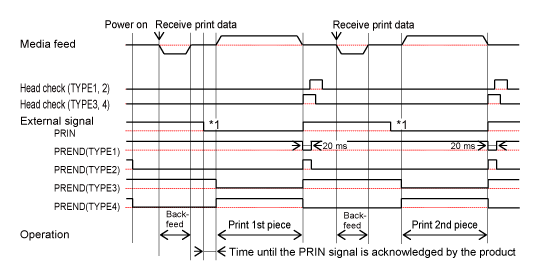

Zeitablaufdiagramm (mit Kopfprüfung)

*1 Das Signal PRIN (Druckstart) bleibt bestehen, bis das Signal PREND (Druckende) ausgegeben wird.

---
