Austausch der Transportwalze

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

•	Für standardmäßige/linksseitige Ausführung

•	Für umgekehrte/rechtsseitige Ausführung

Sie können eine beschädigte oder abgenutzte Transportwalze problemlos herausnehmen und ersetzen.

• Der Drucker darf mit nassen Händen weder ein- oder ausgeschaltet noch das Netzkabel angeschlossen oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch der Transportwalze den Netzstecker aus der Steckdose.

Erforderliches Werkzeug • Phillips Schraubenzieher

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

Standardmäßige/linksseitige Ausführung

Umgekehrte/rechtsseitige Ausführung

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Öffnen Sie die obere Abdeckung.

• Öffnen Sie die obere Abdeckung ganz, sodass diese nicht versehentlich zuklappt.

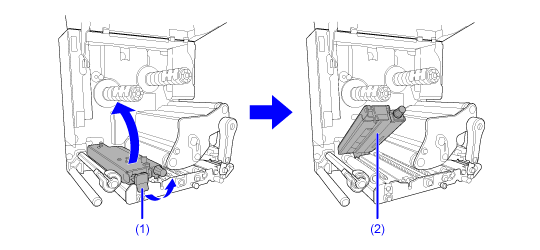

3.	Ziehen Sie am Riegel (1), um die Transportwalzen- und Etikettensensoreinheit (2) zu entriegeln.

Die Transportwalzen- und Etikettensensoreinheit (2) springen auf.

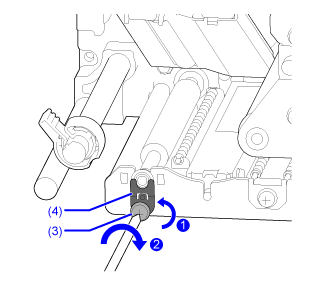

4.	Lösen Sie die Schraube (3) bis die Halteklammer (4) lose ist .

Nehmen Sie die Schraube nicht ab.

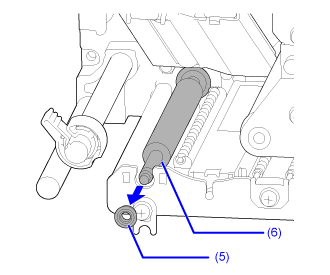

5.	Nehmen Sie die Halterung (5) von der Welle der Transportwalze (6) ab.

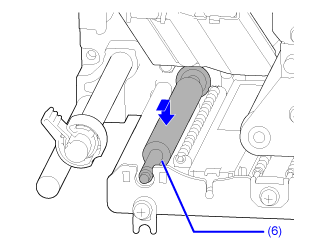

6.	Ziehen Sie die Transportwalze (6) aus dem Drucker und ersetzen Sie sie durch eine neue Transportwalze.

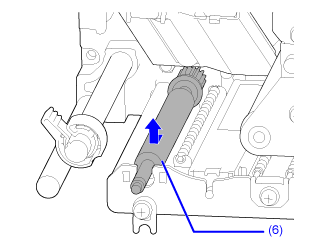

7.	Setzen Sie das Getriebeende der neuen Transportwalze (6) vollständig in den Mittelrahmen des Druckers ein.

8.	Setzen Sie die Halterung (5) wieder auf die Welle der Transportwalze (6) auf.

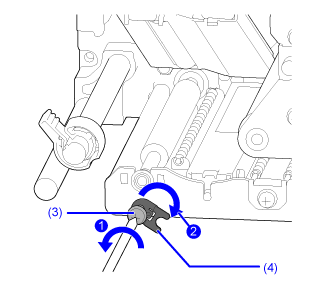

9.	Drehen Sie die Halteklammer (4) wieder auf die Halterung und befestigen Sie sie mit der Schraube (3) .

---
