Bezeichnung der Teile für den Drucker

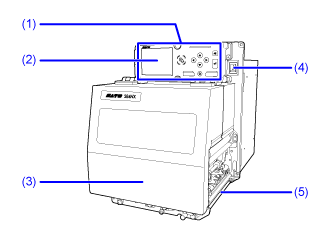

Frontansicht

(1) Bedienfeld

(2) Display

(3) Obere Abdeckung

(4) Netzschalter (I/O)

Drücken Sie diesen Schalter zum Ein- (I) oder Ausschalten (O) des Druckers.

(5) Etikettenausgabe

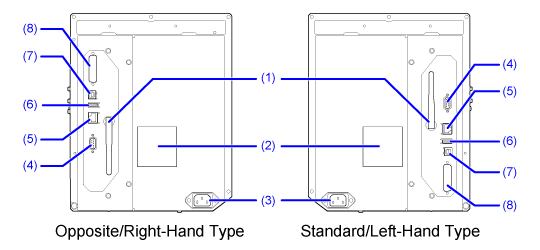

Rückansicht

(1) WLAN- Antenne (optional)

Zum Anschluss der optionalen WLAN-Antenne.

(2) Lüftungsfilter

Zur Vermeidung, dass Staub in den Drucker eindringt.

(3) AC-Eingangsbuchse

Versorgt den Drucker über das eingesteckte Netzkabel mit Strom.

Vergewissern Sie sich vor Anschluss, dass die Wechselspannung in Ihrer Region im Bereich von 100 bis 240 V Wechselstrom, 50 bis 60 Hz liegt.

(4) RS-232C-Anschluss

Zum Anschluss des Druckers an den Computer über die serielle Schnittstelle RS-232C.

Hier können Sie auch ein Barcode-Prüfgerät anschließen.

Die Verwendung der RS-232C-Schnittstelle kann im Menü [Tools] > [Strichcodeleser] > [Lesen] > [Schnittstelle] (Tools > Barcode-Prüfgerät > Test > Schnittstelle) ausgewählt werden.

(5) LAN-Anschluss

Zum Anschluss des Druckers an das Netzwerk über die LAN-Schnittstelle.

(6) USB-Anschluss (Typ A)

Ermöglicht die Speicherung der Druckereinstellungen auf einem USB-Speicher.

Es können auch andere Geräte wie ein Barcode-Prüfgerät, Barcode-Scanner oder eine Tastatur angeschlossen werden.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

(7) USB-Anschluss (Typ B)

Zum Anschluss des Druckers an den Computer über die USB-Schnittstelle.

(8) EXT-Anschluss (Externe Signalschnittstelle)

Schnittstelle für externe Signale. An dieser Schnittstelle kann ein optionales Gerät angeschlossen werden.

Innenansicht

(1) USB-Anschluss (Typ A)

Ermöglicht die Speicherung der Druckereinstellungen auf einem USB-Speicher.

Es können auch andere Geräte wie ein Barcode-Prüfgerät, Barcode-Scanner oder eine Tastatur angeschlossen werden.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden. • Achten Sie darauf, den USB-Stick senkrecht in den Anschluss einzustecken und zu entfernen.

• Die Größe eines USB-Speichers, der an der Seite des Druckers angeschlossen werden kann, beträgt: ◦ Länge: unter 68 mm (ohne das Metallteil des Anschlusses) ◦ Breite: unter 27,6 mm ◦ Dicke: unter 8,6 mm

(2) Farbbandzuführspindel

(3) Etikettenpapierführung

(4) Riegel für die Transportwalzen- und Etikettensensoreinheit

Zum Öffnen der Transportwalzen- und Etikettensensoreinheit.

(5) Transportwalzen- und Etikettensensoreinheit

(6) Transportwalze (Verbrauchsmaterial)

(7) Einstellknopf für den Etikettensensor

Zum Anpassen der Position des Etikettensensors.

(8) Druckplatte (Verbrauchsmaterial)

(9) Farbbandaufwickelspindel

(10) Verriegelungshebel für den Druckkopf

Zum Entriegeln der Druckkopfeinheit.

(11) Farbbandwalze

(12) Druckkopf (Verbrauchsmaterial)

Erstellt ein Bild direkt auf den Etiketten oder mit Verwendung eines Farbbands. Der Druckkopf muss regelmäßig gereinigt werden.

(13) Druckwalze (Verbrauchsmaterial)

(14) Andruckwalze (Verbrauchsmaterial)

---
