Sustitución del rodillo de tracción del papel

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

Cuando el rodillo de tracción del papel está gastado o dañado, se puede sustituir con facilidad.

• No encienda ni apague el producto, ni enchufe o desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de retirar el rodillo de tracción del papel, desconecte el cable de alimentación de la toma de CA.

Herramienta necesaria • Destornillador Phillips

Pautas para sustituir el rodillo de tracción del papel

El rodillo de tracción del papel tiene unas rayas a la izquierda. Cuando estas rayas empiezan a quedar borrosas son indicio de que se debe sustituir el rodillo de tracción del papel.

• Se trata de un indicio meramente orientativo. El estado en que se desgasta el rodillo de tracción del papel depende del papel que se utilice. En cualquier caso, siempre se debe sustituir el rodillo de tracción del papel desgastado cuando afecta a la calidad de la impresión del producto.

　

En el vídeo siguiente podrá ver el procedimiento.

Tipo estándar/izquierda

Tipo opuesto/derecha

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

3.	Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Tenga cuidado de no quemarse. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

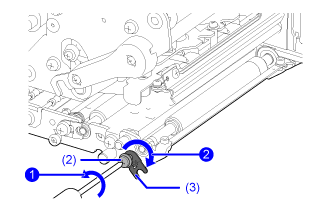

4.	Afloje el tornillo (2) hasta que se suelte la abrazadera del cojinete (3) .

No quite el tornillo.

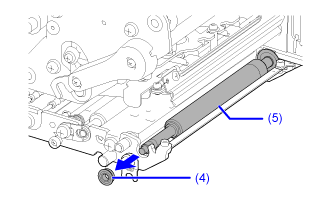

5.	Extraiga el cojinete (4) del chasis y el eje del rodillo de tracción del papel (5).

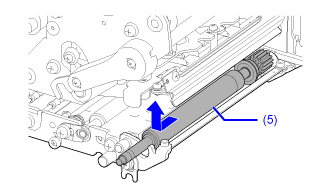

6.	Extraiga del producto el rodillo de tracción del papel (5) y sustitúyalo por uno nuevo.

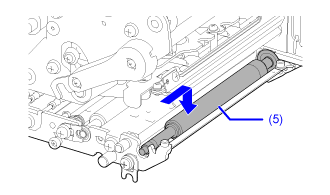

7.	Inserte completamente el extremo del engranaje del rodillo de tracción del papel (5) en el armazón central del producto.

8.	Vuelva a colocar el cojinete (4) en el chasis y el eje del rodillo de tracción del papel (5).

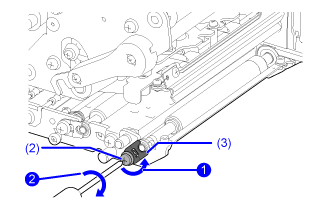

9.	Gire la abrazadera del cojinete (3) en el cojinete y fíjela con el tornillo (2) .

---
