Ajuste de la posición del sensor de etiquetas

Cuando se utilizan etiquetas no estándar (por ejemplo, etiquetas que se imprimen por la cara inferior o con formatos especiales), el sensor no puede detectar correctamente la I-Mark o el intervalo entre las etiquetas. En estos casos, la posición del sensor de etiquetas debe estar alineada con la I-Mark o el intervalo de las etiquetas.

El sensor de I-Mark del producto tiene una posición fija de 5 mm (0,2 pulgadas) contando desde el armazón central del producto.

La posición del sensor de intervalo es ajustable. Se puede ajustar la posición del sensor de intervalo en el rango siguiente.

S84NX: De 5 a 66 mm (de 0,2 a 2,6 pulgadas) contando desde el armazón central del producto.

S86NX: De 5 a 81 mm (de 0,2 a 3,2 pulgadas) contando desde el armazón central del producto.

1.	Abra la cubierta superior.

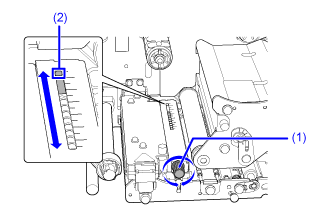

2.	Gire la perilla (1) de ajuste del sensor de etiquetas en el sentido horario o en el sentido antihorario para ajustar la posición del sensor de intervalo.

El indicador verde (2) situado sobre el conjunto del sensor de etiquetas muestra la posición del sensor de intervalo.
