Ajuste del balance de presión del cabezal

Herramienta necesaria
•
Destornillador de punta plana
Para ajustar el balance de presión, siga este procedimiento:
1.
Abra la cubierta superior del producto.
2.

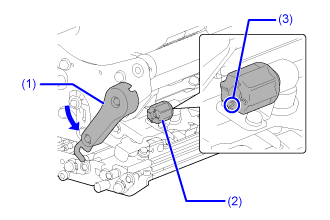

Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.
3.
Para dejar a la vista el dial de ajuste (2) situado junto a la palanca de bloqueo del cabezal, como se muestra, gire la palanca de bloqueo del cabezal (1) hacia atrás hasta antes de que se bloquee.
El número (3), situado en la parte inferior (mirando en paralelo al cabezal de impresión) del dial de ajuste, indica el valor configurado en uso para el balance de la presión.
4.
Utilice el destornillador de punta plana para girar el dial de ajuste (2) y, a continuación, ajuste el balance de la presión en función de la anchura y el grosor de las etiquetas.
Grosor de las etiquetas
(mm (pulgadas))
De 0,05 a 0,20 (de 0,002 pulgadas a 0,0079 pulgadas)
Papel fino/etiqueta normal, etc.
De 0,20 a 0,31 (de 0,0079 pulgadas a 0,30122 pulgadas)
Papel grueso/etiqueta, etc.
Anchura de las etiquetas
(mm (pulgadas))
S84NX
De 30 a 128
(de 1,18 pulgadas a 5,04 pulgadas)
De 10 a 30
(de 0,39 pulgadas a 1,18 pulgadas)
De 30 a 128
(de 1,18 pulgadas a 5,04 pulgadas)
De 10 a 30
(de 0,39 pulgadas a 1,18 pulgadas)
S86NX
De 80 a 177
(de 3,15 pulgadas a 6,97 pulgadas)
De 51 a 80
(de 2,01 pulgadas a 3,15 pulgadas)
De 80 a 177
(de 3,15 pulgadas a 6,97 pulgadas)
De 51 a 80
(de 2,01 pulgadas a 3,15 pulgadas)
Balance de presión
Dial de ajuste

•
El ajuste predeterminado es .
•
El grosor de las etiquetas incluye el papel soporte.
•
Los valores de ajuste del dial que aparecen en la tabla son valores de referencia solamente, y pueden variar según el tipo de etiqueta. Compruebe siempre que la calidad de la impresión es estable realizando una impresión.
