Sustitución de la cinta

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

Tipo estándar/izquierda

Tipo opuesto/derecha

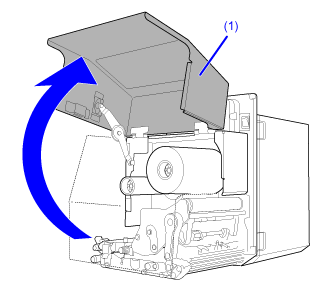

1.	Abra la cubierta superior (1).

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

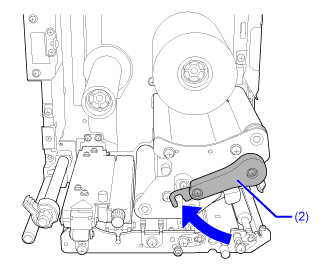

2.	Gire la palanca de bloqueo del cabezal (2) en sentido horario para desbloquear el cabezal de impresión.

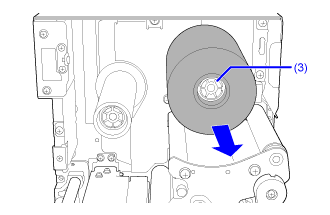

3.	Tire de la cinta usada para sacarla del eje rebobinador de la cinta (3).

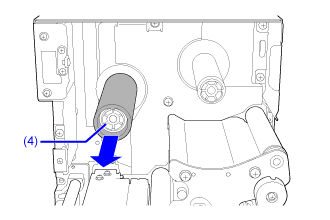

4.	Tire del mandril vacío para extraerlo del eje de suministro de cinta (4)

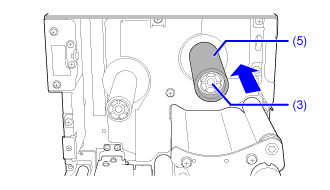

5.	Coloque un mandril de cinta vacío (5) en el eje rebobinador de la cinta (3).

Empuje el mandril hasta el fondo.

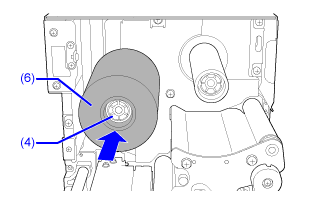

6.	Cargue la cinta (6) en el eje de suministro de cinta (4).

Inserte la cinta hasta el fondo teniendo en cuenta la dirección de bobinado.

Asegúrese de que el lado de la tinta de la cinta esté hacia abajo al pasarla por debajo del cabezal de impresión.

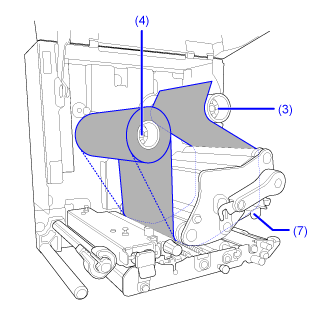

7.	Desde el eje de suministro de la cinta (4) pase la cinta por debajo del cabezal de impresión (7) hasta el eje rebobinador de la cinta (3).

Cinta con la tinta en la cara interior

Cinta con la tinta en la cara exterior

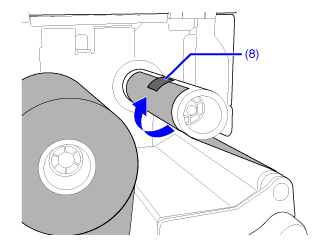

8.	Enrolle la cinta en sentido horario alrededor del mandril vacío de la cinta y fije el extremo libre de la cinta al mandril de la cinta con cinta adhesiva (8).

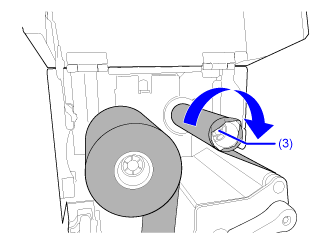

9.	Gire el eje rebobinador de la cinta (3) en sentido horario varias vueltas para enrollar la cinta y eliminar la holgura.

10.	Si el papel ya está cargado, gire la palanca de bloqueo del cabezal (2) en sentido antihorario para bloquear el cabezal de impresión.

11.	Cierre la cubierta superior.

• Cuando cierre la cubierta superior, tenga cuidado de no pillarse los dedos.

12.	Pulse el botón (FEED) (Avance) en modo Offline para hacer avanzar las etiquetas.

13.	Pulse el botón (ONLINE) o el botón para pasar al modo Online.

---

Temas relacionados

Comprobación del lado de la tinta de la cinta
