Inicio > Distintos ajustes del producto > El menú [Configuración] del producto > [Interfaz] Menú > [Red] > [Servicios] > [Puertos]
[Puertos]
Configura el número de puerto de TCP/IP.
Estas son las opciones posibles:
Funciones de los puertos 1 a 3
En la función de servidor socket de TCP/IP, se puede utilizar uno de los siguientes métodos de conexión.
Los puertos que se utilizan y sus funciones varían según el método de conexión y el protocolo de comunicación.

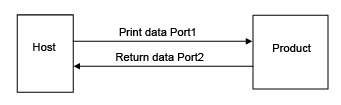

Conexión de dos puertos
El puerto 1 se utiliza para recibir los datos de impresión y el puerto 2 se utiliza para devolver el estado del producto.
La conexión de dos puertos está disponible cuando el protocolo de comunicación es Status4.

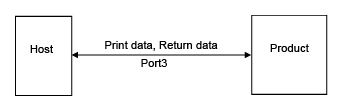

Conexión de un puerto
Se utiliza un puerto tanto para recibir los datos de impresión como para devolver el estado del producto.
Cuando el protocolo de comunicación es Status4, se utiliza el puerto 3.

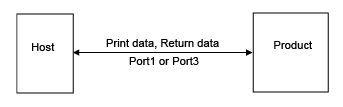

Cuando el protocolo de comunicación es Status3 o Status5, se utilizan el puerto 1 o el puerto 3.
[Puerto 1]
Permite configurar el número del puerto 1.
Para la conexión de dos puertos de Status4, este puerto se utiliza para recibir los datos de impresión. Para la conexión de un puerto de Status3/Status5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.
El rango de valores va de 1 a 65535.

•
Cada puerto (1, 2 y 3) se debe configurar con valores distintos.
•
Asigne un número de puerto no usado por otros servicios. Si se utilizan números de puerto que se solapan con los utilizados por otros servicios, la comunicación no puede realizarse correctamente.
[Puerto 2]
Permite configurar el número del puerto 2.
Para la conexión de dos puertos de Status4, este puerto se utiliza para devolver el estado del producto.
El rango de valores va de 1 a 65535.

•
Cada puerto (1, 2 y 3) se debe configurar con valores distintos.
•
Asigne un número de puerto no usado por otros servicios. Si se utilizan números de puerto que se solapan con los utilizados por otros servicios, la comunicación no puede realizarse correctamente.

•
Este ajuste está desactivado cuando está activado el modo AEP.
[Puerto 3]
Permite configurar el número del puerto 3.
Para la conexión de un puerto de Status3/Status4/Status5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.
El rango de valores va de 1 a 65535.

•
Cada puerto (1, 2 y 3) se debe configurar con valores distintos.
•
Asigne un número de puerto no usado por otros servicios. Si se utilizan números de puerto que se solapan con los utilizados por otros servicios, la comunicación no puede realizarse correctamente.

•
Para modificar el formato de estado de devolución del puerto 3 al modo compatible active [Estado de legado en puerto 9100].
[Control de flujo]
Configura el protocolo de comunicación.
Estas son las opciones posibles:
•
[Status4]
•
[Status4 ENQ]
•
[Status3]
•
[Status5]
•
[Ninguno]
[Cola de conexión TCP]
Define si se permite una cola de conexiones cuando varios hosts o aplicaciones envían solicitudes de conexión al producto.
Estas son las opciones posibles:
Activado
Cuando se conecta con un host o aplicación, el producto puede recibir solicitudes de conexión de otros hosts o aplicaciones. Las solicitudes de conexión subsiguientes se ponen en espera y se procesan en el orden de recepción en cuanto se cierra la primera conexión.
Desactivado
Cuando se conecta con un host o aplicación, el producto no puede recibir solicitudes de conexión de otros hosts o aplicaciones.

•
Si ha seleccionado [Activado], use siempre la conexión de un puerto para Status3, Status4, y Status5. No se garantiza el funcionamiento con conexiones de dos puertos para Status4.
[Estado de legado en puerto 9100]
Define si se cambia el formato de estado de devolución del puerto 3 al modo compatible.
No se muestra si se ha seleccionado [Ninguno] en el menú [Control de flujo].

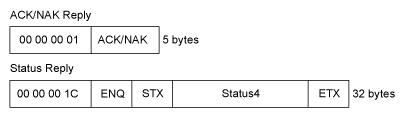

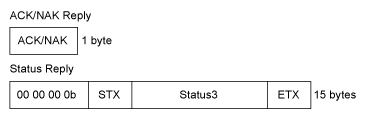

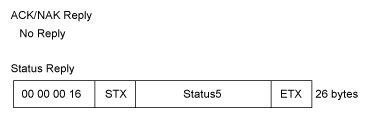

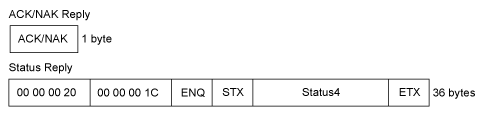

En el modo compatible, el formato de estado de devolución del puerto 3 pasa a ser:
STATUS3
Activado (Modo compatible)
Desactivado (Modo estándar)
STATUS4
Activado (Modo compatible)
Desactivado (Modo estándar)
STATUS5
Activado (Modo compatible)
Desactivado (Modo estándar)
[Tiempo respuesta ENQ]
Define el periodo de demora de la respuesta de estado a la consulta de estado ENQ.
No está disponible si se ha seleccionado [Status4] en el menú [Control de flujo].
Las interfaces de destino son la LAN y la LAN inalámbrica.
Los estados de destino son Status3, Status4 ENQ reply y Status5.
El rango de valores va de 0 a 9999 ms.

•
Normalmente se suele mantener el valor predeterminado.
[Ciclo respuesta]
Define el intervalo de la respuesta de estado cíclica.
Solo está disponible si se ha seleccionado [Status4] en el menú [Control de flujo].
Las interfaces de destino son la LAN y la LAN inalámbrica.
El estado de destino es el ciclo de respuesta de Status4.
El rango de valores va de 100 a 999 ms.
[BCC]
Activa o desactiva la función de comprobación de BCC.
Solo se muestra si ha seleccionado [Status5] en el menú [Control de flujo].
Estas son las opciones posibles:
Activado
Activa la función de comprobación de BCC.
Desactivado
Desactiva la función de comprobación de BCC.
