Inicio > Distintos ajustes del producto > El menú [Configuración] del producto > [Interfaz] Menú > [RFID] (S84NX solamente)
[RFID] (S84NX solamente)
Configura el RFID.
Solo aparece en el modelo RFID.

•
Para usar la opción de RFID utilice una versión del firmware más reciente que la 8.1.0.
Estas son las opciones posibles:
[Posición antena]
Siga la Inlay Configuration Guide (Guía de configuración de inlays) para seleccionar una antena RFID para usar. Para obtener más información, visite la URL siguiente:
https://www.sato-global.com/rfid/guide.html
Para usar los inlays que no aparecen en la Guía de configuración de inlays, contacte con el representante de ventas o el distribuidor de SATO.
Estas son las opciones posibles:
Normal
Use una antena estándar (regulable).
Frontal
Use una antena de ángulo estrecho (posición fija).
[Energía de escritura]
Ajuste el nivel de energía de radio que se usa para escribir información en el inlay como se indica en la Inlay Configuration Guide (Guía de configuración de inlays). Para obtener más información, visite la URL siguiente:
https://www.sato-global.com/rfid/guide.html
Para usar los inlays que no aparecen en la Guía de configuración de inlays, contacte con el representante de ventas o el distribuidor de SATO.
El rango de valores va de 0 a 30 dBm.
El rango de valores varía en función del lugar donde se usa el producto.
[Energía de lectura]
Ajuste el nivel de energía de radio que se usa para leer información en el inlay como se indica en la Inlay Configuration Guide (Guía de configuración de inlays). Para obtener más información, visite la URL siguiente:
https://www.sato-global.com/rfid/guide.html
Para usar los inlays que no aparecen en la Guía de configuración de inlays, contacte con el representante de ventas o el distribuidor de SATO.
El rango de valores va de 0 a 30 dBm.
El rango de valores varía en función del lugar donde se usa el producto.
[offset del TAG]
Establece la posición en la que empieza la escritura de los datos en el inlay. Los datos se escriben en un inlay en cada etiqueta en el punto en el que el inlay pasa por encima de la antena RFID del producto, que está a la distancia, desde la posición de inicio de la impresión, especificada por este valor.
Este ajuste se utiliza cuando los inlays no son compatibles con las posiciones de la antena del producto. Para obtener más información, visite la URL siguiente:
https://www.sato-global.com/rfid/guide.html
Para usar los inlays que no aparecen en la Guía de configuración de inlays, contacte con el representante de ventas o el distribuidor de SATO.
El rango de valores va de -15 a 240 mm (-0,59 a 9,45 pulgadas).
El valor mínimo es de 0 mm (0 pulgadas) si no se selecciona [Continuo] en el menú [Impresión] > [Modo impresión].
[Modelo de Reader]
Muestra el modelo del módulo RFID.
[Versión de Reader]
Muestra la versión de firmware del módulo RFID.
[Vista]
Muestra los datos del inlay.
Pulse el botón para pasar a la pantalla [Banco de Memoria].
Pulse el botón (READ) (Leer) para pasar a la pantalla [Lectura de datos], para leer y mostrar los datos.
En la pantalla [Lectura de datos], pulse el botón para hacer avanzar el soporte e intentar leer la etiqueta que esté en ese momento en el producto.

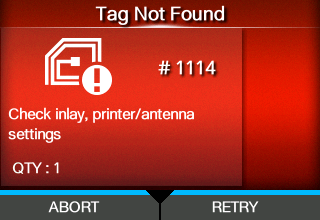

Si no se han detectado inlays, aparece en la pantalla «Tag not found» (Tag no encontrado). Si se han detectado varios inlays, aparece en la pantalla «Multiple tags error» (Error de varias etiquetas).
[Banco de Memoria]
Define el área de memoria del Inlay que se lee.
Estas son las áreas de memoria legibles:
EPC
Área EPC
TID
Área TID
USER
Área USER (Usuario)
PC
Área PC/AFI
RSSI
Área RSSI
[Función de Filtro]
Establezca la función de filtro mediante la RSSI (Received Signal Strength Indication) (Indicación de intensidad de la señal recibida). Si el valor RSSI leído durante la impresión de una etiqueta RFID es inferior al valor de umbral especificado, se produce un error de etiqueta RFID. Se imprime un mensaje de error en el inlay/la etiqueta RFID que provocó el error.
Estas son las opciones posibles:
[Filtro RSSI]
Activa o desactiva la función de filtro de RSSI.
Estas son las opciones posibles:
Activado
Activa la función de filtro de RSSI.
Desactivado
Desactiva la función de filtro de RSSI.
[Valor limite]
Establece el valor de umbral para el filtro de RSSI.
Solo se muestra si ha seleccionado [Activado] en el menú [Filtro RSSI].
El rango de valores va de -99 a -1 dBm.
[Modo volver a probar]
Establece si se debe reintentar la codificación de los datos fallidos cuando se produce un error de RFID.
Estas son las opciones posibles:
Volver a probar
Si se produce un error de RFID, el producto reintenta escribir según la cantidad de veces de [Intentos]. Si posteriormente se producen errores de RFID, la impresión se detiene después del número de reintentos de [Intentos] más un reintento y se abre la pantalla de error de RFID.
Al pulsar el botón (RETRY) (Reintentar) se reintenta el número de veces de [Intentos].
Al pulsar el botón (ABORT) (Interrumpir) se borra el elemento en uso.
Liberar
Si se produce un error de RFID, se escriben los datos siguientes sin intentar escribir nuevamente los mismos datos. Si posteriormente se producen errores de RFID, la impresión se detiene después del número de reintentos de [Intentos], y se abre la pantalla de error RFID.
Al pulsar el botón (RETRY) (Reintentar) se borra una copia de los datos de impresión en uso y se comienza a imprimir los siguientes.
Ejemplo:
◦
Si se imprime una copia de cada uno de los 10 elementos, se borra el elemento en uso y se imprimen los restantes.
◦
Si se imprimen 10 copias de un elemento, se borran los datos de impresión en uso y se imprimen las copias restantes.
Al pulsar el botón (ABORT) (Interrumpir) , se borra el elemento en uso y se comienza a imprimir el siguiente.
Ejemplo:
◦
Si se imprime una copia de cada uno de los 10 elementos, se borra el elemento en uso y se imprimen los restantes.
◦
Si se imprimen 10 copias de un elemento, se borra el elemento en uso y se detiene la impresión.

•
Para cancelar un trabajo de impresión completo, abra y cierre la cubierta superior para cambiar el producto al modo Offline y, a continuación, pulse el botón (CANCEL) (Cancelar).
[Intentos]
Define las veces que las operaciones de reintento/liberación definidas en [Modo volver a probar] se repiten antes de que se detenga la impresión y se abra la pantalla de error de RFID cuando se produce un error de RFID.
El rango de valores va de 0 a 9.
Si se ha configurado en 0 aparece la pantalla de error de RFID y prosigue la impresión.
[Marcar etiquetas malas]
Configura la impresión del error de etiqueta RFID.
Activado
Activa la función de impresión del error de RFID.
Desactivado
Desactiva la función de impresión del error de RFID.
[RFID Advertencia no detectada]
Para no desperdiciar etiquetas RFID, establezca si se detiene la impresión y se muestra un error de advertencia de RFID no detectado si no hay comandos de RFID en el trabajo de impresión.
Los comandos de RFID detectados por esta función son EPC code write <IP0> (Escribir código EPC) y UID/EPC/IDm print (Imprimir UID/EPC/IDm) <TU>.
Estas son las opciones posibles:
Inhabilitar
No se muestra el error de advertencia de RFID no detectado. La impresión continúa.
Etiqueta RFID
Se detiene la impresión y aparece un error de advertencia de RFID no detectado si no hay comandos de RFID en el trabajo de impresión cuando se carga una etiqueta RFID.
El error ya no aparece si se sustituye el papel por etiquetas normales.
comando RFID
Se detiene la impresión y aparece un error de advertencia de RFID no detectado si no hay comandos de RFID en el trabajo de impresión.

•
Se muestra una advertencia de RFID no detectado aunque se use un comando de RFID previsto para ser detectado en el trabajo de impresión, si está escrito en los datos que provocaron el error de comando.
[Registro]
Configura la función de registro para registrar la información de etiquetas codificada.
Los datos de registro pueden registrar la información de hasta 100 inlays. Cuando el archivo de registro alcanza su tamaño máximo, los nuevos datos de registro sobrescriben los datos de registro anteriores.
Todos los datos de registro se pierden si se apaga el producto.
Estas son las opciones posibles:
Activado
Activa la función de registro para registrar los datos de RFID.
Desactivado
Desactiva la función de registro para registrar los datos de RFID.
[Datos a registrar]
Configura los datos que se deben registrar en el registro cuando [Registro] está activado.
Estas son las opciones posibles:
EPC y TID
Se almacenan los datos de EPC y TID.
EPC
Se almacenan los datos de EPC.
TID
Se almacenan los datos de TID.
[Modo de error de salida]
Configura el tipo de señal para errores de RFID.
Estas son las opciones posibles:
Impulso
Emite un impulso como señal de salida cuando se produce un error de RFID.
Nivel
Emite un nivel como señal de salida cuando se produce un error de RFID.
[Longitud de impulso]
Ajusta la longitud de los impulsos de error de RFID.
Solo se muestra si ha seleccionado [Impulso] en el menú [Modo de error de salida].
Estas son las opciones posibles:
•
[100 ms]
•
[200 ms]
•
[300 ms]
•
[400 ms]
•
[500 ms]
[Contadores]
Muestra el contador de RFID.
Se cuentan las operaciones de escritura de RFID realizadas por los comandos siguientes.
•
RFID write (Escribir RFID): Comando EPC code write (Escribir código EPC) <IP0>
•
Impresión de datos de etiquetas: Comando UID/EPC/IDm print (Imprimir UID/EPC/IDm) <TU>
Sin embargo, no se cuenta la escritura que no va acompañada de la impresión y el avance de las etiquetas.
Estas son las opciones posibles:
[Duración]
Muestra el número de intentos de escritura de RFID satisfactorios, fallidos y totales.
Estas son las opciones posibles:
Ciclos de L/E exitosos
Muestra el número total de veces que se ha escrito satisfactoriamente en la etiqueta RFID.
Ciclos de L/E fallidos
Muestra el número total de errores de escritura de RFID.
Total de ciclos de L/E
Muestra el número total de veces que se ha escrito en la etiqueta RFID.
Este es el número total, que incluye [Ciclos de L/E exitosos] y [Ciclos de L/E fallidos].
[Usuario]
Muestra el número de intentos de escritura de RFID satisfactorios, fallidos y totales después de restablecer el contador de RFID.
Estas son las opciones posibles:
Ciclos de L/E exitosos
Muestra el número total de veces que se ha escrito con éxito en la etiqueta de RFID tras restablecer el contador de RFID.
Ciclos de L/E fallidos
Muestra el número total de errores de escritura de RFID tras restablecer el contador de RFID.
Total de ciclos de L/E
Muestra el número total de veces que se ha escrito en la etiqueta de RFID tras restablecer el contador de RFID.
Este es el número total, que incluye [Ciclos de L/E exitosos] y [Ciclos de L/E fallidos].

•
Para restablecer el contador se debe pulsar el botón ([BORRAR]) si el contador está en 1 o un número mayor.
[Papel]
Define el tipo de papel para las etiquetas RFID y la posición de referencia de la impresión en dirección vertical.
Estas son las opciones posibles:
[Tipos]
Configura el tipo de papel de las etiquetas RFID.
Estas son las opciones posibles:
Etiqueta
Uso de etiquetas RFID normales.
agujero lateral de etiqueta
Uso de etiquetas con un agujero lateral.
(1) Dirección de avance de las etiquetas
[Punto de arranque]
Define la posición de referencia de impresión de las etiquetas RFDI en la dirección vertical.
Define la posición de referencia de impresión como "+" para la dirección de avance del papel y "-" para la dirección contraria al avance del papel.
El rango de valores va de -600 a +600 puntos.

•
Cuando la dirección de avance del papel se configura como "+", la longitud total con los otros valores de distancia entre caracteres incluidos no debe superar los 25 mm (0,98 pulgadas). Si supera los 25 mm (0,98 pulgadas), es posible que el producto no se detenga correctamente.

•
La longitud de un punto varía en función de la resolución de impresión del producto.
◦
203 ppp: 1 punto = 0,125 mm (0,0049 pulgadas)
◦
305 ppp: 1 punto = 0,083 mm (0,0033 pulgadas)
◦
609 ppp: 1 punto = 0,042 mm (0,0017 pulgadas)
•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
[Modelo de etiqueta RFID]
Registra, modifica, lee y elimina los modelos de etiquetas RFID. El modelo de etiquetas RFID es una combinación registrada de la posición óptima de la antena, la energía de escritura y lectura, y el valor de desplazamiento para cada tipo de etiquetas RFID.
Puede registrar un máximo de 10 modelos de etiquetas RFID.
Estas son las opciones posibles:
[Cargar]
Lee un modelo de etiquetas RFID registrado y aplica la configuración al producto.
Puede usar esto si se ha guardado más de un modelo de etiquetas RFID.
Seleccione el modelo de etiquetas RFID y pulse el botón para leer, y luego pulse el botón en el mensaje de confirmación.
El nombre del modelo de etiquetas RFID que se leyó aparece a la derecha de [Cargar] en el menú [Modelo de etiqueta RFID].
[Editar]
Registra un nuevo modelo de etiquetas RFID o modifica los modelos de etiquetas RFID ya registrados.
Para modificar los modelos de etiquetas RFID, lea previamente el modelo de etiquetas RFID del que se trata en el menú [Cargar].
Encontrará información sobre esta configuración en la Inlay Configuration Guide (Guía de configuración de inlays). Para ver la Inlay Configuration Guide (Guía de configuración de inlays), visite esta URL:
https://www.sato-global.com/rfid/guide.html
Para usar los inlays que no aparecen en la Guía de configuración de inlays, contacte con el representante de ventas o el distribuidor de SATO.
Estas son las opciones posibles:
Posición antena
Energía de escritura
Energía de lectura
offset del TAG
Tamaño del espacio
Define la longitud de la etiqueta RFID.
El rango de valores varía en función de la resolución de impresión del producto.
El rango de longitudes de las etiquetas RFID es el siguiente:
Resolución
Rango de valores
203 ppp (1 punto = 0,125 mm (0,0049 pulgadas))
De 8 a 1920 puntos
305 ppp (1 punto = 0,083 mm (0,0033 pulgadas))
De 12 a 2880 puntos
609 ppp (1 punto = 0,042 mm (0,0017 pulgadas))
De 24 a 5760 puntos

•
Puede cambiar la unidad a puntos, " (pulgadas) o mm (milímetros) en el menú [Sistema] > [Regional] > [Unidad].
•
Defina un valor que incluya el papel soporte.
Al terminar la configuración, seleccione [Guardar como], pulse el botón e introduzca un nombre.
Puede introducir un máximo de 32 caracteres. Puede utilizar letras, números y símbolos.
Después de introducir un nombre, pulse el botón , y pulse el botón de la pantalla de confirmación para confirmar.
Si especifica un nombre que es el mismo que el de un modelo de etiqueta RFID registrado, aparece un mensaje de confirmación. Para sobrescribir la configuración, pulse el botón .
[Borrar]
Borra los modelos de etiquetas RFID registrados.
Puede usar esto si se ha guardado más de un modelo de etiquetas RFID.
Seleccione el modelo de etiquetas RFID que se ha de borrar y pulse el botón , y luego pulse el botón en el mensaje de confirmación.
