Emite una señal cuando [Alimen. retorno] en el menú [Impresión] se ajusta en [Controlado] y se produce el retroceso.
Cuando [Alimen. retorno] en el menú [Impresión] se ajusta en [Controlado], se produce un retroceso cuando se detecta una señal baja.

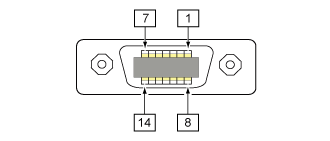

1 Cuando utilice el cable de conversión de 14 pines, no conecte el pin de alimentación al pin «IN_COM». El pin «IN COM» se conecta al cable de entrada de 5 V.
2 Estos terminales de señal de entrada se pueden conectar a dispositivos de entrada de colector abierta.

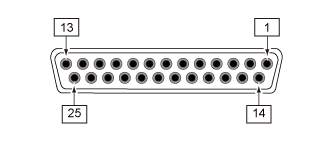

3 Si se seleccionan 25 pines, la salida total de los pines n.º 2 y n.º 12 será de 600 mA.
(S84NX solamente) Para el modelo RFID, las señales indicadas en negrita en la tabla siguiente son ajustes que difieren de las especificaciones estándar.
Emite una señal cuando [Alimen. retorno] en el menú [Impresión] se ajusta en [Controlado] y se produce el retroceso.
Cuando [Alimen. retorno] en el menú [Impresión] se ajusta en [Controlado], se produce un retroceso cuando se detecta una señal baja.
1 Cuando utilice el cable de conversión de 14 pines, no conecte el pin de alimentación al pin «IN_COM». El pin «IN COM» se conecta al cable de entrada de 5 V.
2 Estos terminales de señal de entrada se pueden conectar a dispositivos de entrada de colector abierta.
3 Si se seleccionan 25 pines, la salida total de los pines n.º 2 y n.º 12 será de 600 mA.
Puede establecer el número de pin para la entrada y la salida en el menú [Configuración] > [ Interfaz] > [E/S externa] > [Señales] > [Entradas] y [Salidas].
