Identificación de piezas del producto

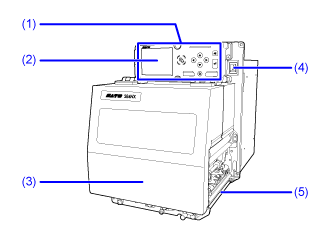

Vista frontal

(1) Panel del usuario

(2) Pantalla

(3) Cubierta superior

(4) Interruptor de alimentación (I/O)

Pulse el interruptor para encender el producto (I) o para apagarlo (O).

(5) Salida de descarga de etiquetas

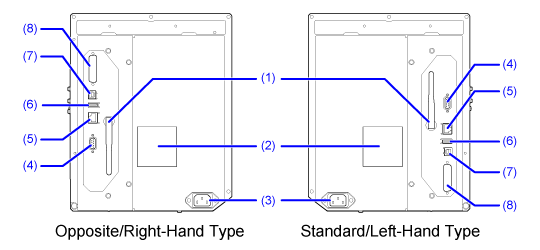

Vista posterior

(1) Antena para la LAN inalámbrica (opcional)

Conector para la instalación de la antena para la LAN inalámbrica opcional.

(2) Filtro del ventilador

Evita que entre polvo en el producto.

(3) Terminal de entrada de CA

Suministra corriente al producto mediante el cable de alimentación conectado.

Antes de conectar el producto, verifique que la tensión de CA de su zona esté entre 100 y 240 V, de 50 a 60 Hz.

(4) Conector RS-232C

Para conectar el producto al ordenador con la interfaz serie RS-232C.

También es posible conectar un sistema de comprobación de códigos de barras.

El uso de la interfaz RS-232C se puede seleccionar en el menú [Herramientas] > [Lector de códigos de barras] > [Leyendo] > [Interfaz].

(5) Conector LAN

Para conectar el producto a la red con la interfaz LAN.

(6) Conector USB (tipo A)

Permite almacenar la información de configuración del producto en una memoria USB.

También se pueden conectar otros dispositivos, como el sistema de comprobación de códigos de barras o el teclado.

• Analice la memoria USB con el antivirus antes de conectarla al producto. SATO Corporation no se responsabilizará de los problemas de funcionamiento del producto causados por un virus procedente de una memoria USB.

(7) Conector USB (tipo B)

Para conectar el producto al ordenador con la interfaz USB.

(8) Conector EXT (interfaz de señal externa)

Conector de interfaz para señales externas. Conecte un dispositivo opcional a este terminal.

Vista interior

(1) Conector USB (tipo A)

Permite almacenar la información de configuración del producto en una memoria USB.

También se pueden conectar otros dispositivos, como el sistema de comprobación de códigos de barras o el teclado.

• Analice la memoria USB con el antivirus antes de conectarla al producto. SATO Corporation no se responsabilizará de los problemas de funcionamiento del producto causados por un virus procedente de una memoria USB. • Asegúrese de introducir y extraer la memoria USB de forma perpendicular al conector.

• El tamaño de la memoria USB que se puede conectar al lateral del producto es: ◦ Longitud: menos de 68 mm (2,68 pulgadas) (sin contar la parte metálica del conector) ◦ Anchura: menos de 27,6 mm (1,09 pulgadas) ◦ Grosor: menos de 8,6 mm (0,34 pulgadas)

(2) Eje de suministro de cinta

(3) Guía de las etiquetas

(4) Palanca de bloqueo de avance

Abre el conjunto del sensor de etiquetas y rodillo de avance.

(5) Conjunto del sensor de etiquetas y rodillo de avance

(6) Rodillo de avance (fungibles)

(7) Perilla de ajuste del sensor de etiquetas

Ajusta la posición del sensor de etiquetas.

(8) Placa de presión (fungibles)

(9) Eje rebobinador de cinta

(10) Palanca de bloqueo del cabezal

Sirve para soltar el conjunto del cabezal de impresión.

(11) Rodillo de la cinta

(12) Cabezal de impresión (fungibles)

Crea una imagen directamente en las etiquetas o con una cinta. Limpie el cabezal de impresión periódicamente.

(13) Rodillo de tracción (fungibles)

(14) Rodillo de presión (fungibles)

---
