Remplacement de la tête d’impression

Vous pouvez facilement retirer et remplacer une tête d'impression endommagée ou usée.

• Il ne faut jamais mettre l'imprimante sous ou hors tension, ni brancher ou débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer la tête d'impression. • Portez des gants avant de remplacer la tête pour éviter de l'endommager.

　

Reportez-vous aux vidéos des procédures de remplacement ci-dessous.

Type Standard/Main gauche

Remplacement de la tête d'impression (S84NX)

Remplacement de la tête d'impression (S86NX)

Type Inversé/Main droite

Remplacement de la tête d'impression (S84NX)

Remplacement de la tête d'impression (S86NX)

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

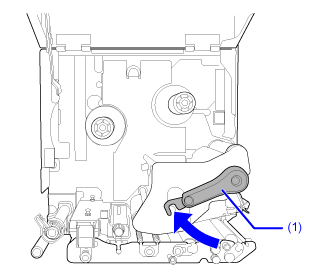

3.	Tournez le levier de blocage de la tête d'impression (1) dans le sens horaire pour débloquer la tête d'impression.

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Attendez que l'imprimante refroidisse. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

4.	Retirez le support et le ruban s'ils sont déjà chargés.

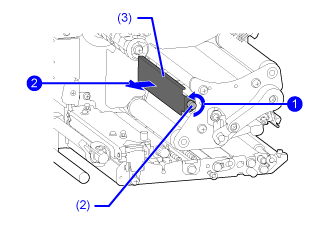

5.	Desserrez le bouton à visser (2) fixé au couvercle (3) sur le côté du bloc de la tête d'impression , et retirez-le (3) .

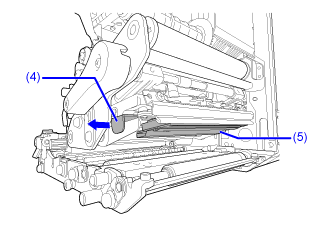

6.	Tirez la languette (4) pour retirer la tête d'impression (5).

Soutenez la tête de la main lorsque vous la dégagez.

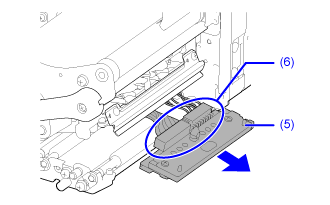

7.	Retirez la tête d'impression (5) débranchez tous les connecteurs (6) de la tête d'impression défectueuse (5).

• (S84NX uniquement) Pour les modèles RFID, l'antenne RFID UHF est installée sur la tête d'impression. Veillez à ne pas tirer trop brutalement sur le câble de l'antenne lorsque vous remplacez la tête d'impression. Contactez votre revendeur, distributeur SATO ou le service technique de SATO pour en savoir plus.

8.	Raccordez tous les connecteurs (6) à la nouvelle tête d'impression.

• Manipulez la tête d'impression avec précaution. Ne contaminez pas et ne rayez pas la surface sensible de la tête d'impression.

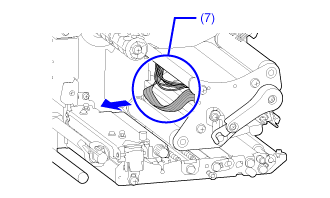

9.	Replacez les câbles(7) dans le bloc de la tête d'impression.

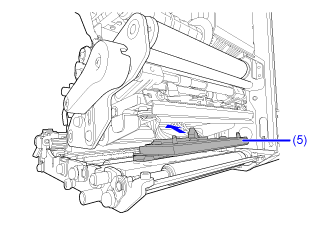

10.	Installez la nouvelle tête (5) dans le bloc de la tête d'impression.

Alignez la tête d'impression et poussez-la vers le haut jusqu'à ce qu'elle soit bloquée.

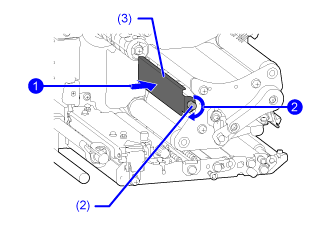

11.	Replacez le couvercle (3) au-dessus de la tête d'impression et resserrez le bouton à visser (2) .

• Lorsque vous fermez le couvercle, prenez soin de ne pas coincer le fil.

12.	Rechargez le support et le ruban si vous les avez retirés à l'étape 4.

---
