Mode distributeur, recul après impression, avec cellule de détection activée et avec entrée d'impulsion

Fonctionnement

• La figure ci-dessus illustre la position de référence lorsque la cellule de détection d'échenillage est utilisée.

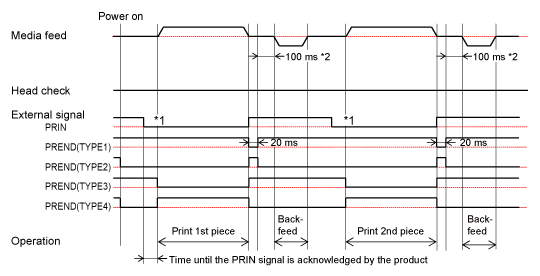

Chronogramme (sans contrôle de la tête)

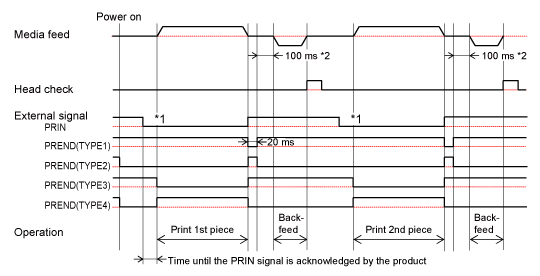

Chronogramme (avec contrôle de la tête)

*1 Maintenez le signal PRIN (Début d'impression) jusqu'à la sortie du signal PREND (Fin d'impression).

*2 Si vous avez sélectionné [Activé] (Activé) pour [Impression] > [Avancé] > [Opérations d'impr.] > [Mode continu] (Impression - Avancé - Opérations d'impression - Mode débit), cela correspond à 7,5 ms.

---
