Mode distributeur et impression, recul avant impression, avec cellule de détection activée et avec entrée d'impulsion

Fonctionnement

* 1 Si l'imprimante reçoit les données suivantes avant la fin de l'impression, la prochaine opération d'impression est exécutée et la distribution s'arrête à la position de distribution.

* 2 Si les données suivantes ne sont pas reçues avant la fin de l'impression, l'imprimante fait avancer un support vide et la distribution s'arrête à la position de distribution.

• La figure ci-dessus illustre la position de référence lorsque la cellule de détection d'échenillage est utilisée.

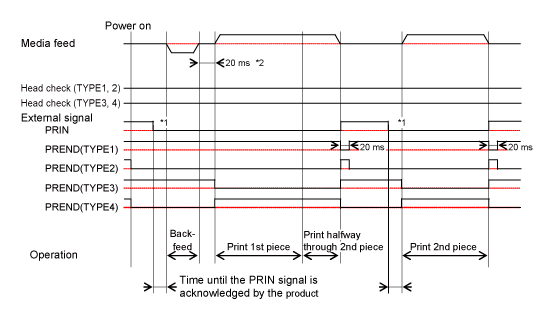

Chronogramme (sans contrôle de la tête)

• Si les données d'impression contient la commande RFID, l'impression s'arrête temporairement après l'impression de 1 étiquette. Dans ce cas, les opérations d'entrée via le signal externe sont identiques à celles disponibles lorsque le contrôle de la tête est activé. • Si vous avez sélectionné [Activé] (Activé) dans le menu [Impression] > [Avancé] > [Mode param. calendrier] > [Réimpr. calendrier] (Impression - Avancé - Mode config. calendrier - Réimpr.calendrier) ou dans le menu [Interface] > [E/S externes] > [Ext E/S Réimpression] > [Réimpr. optimisée] (Interface - E/S externe - Réimpr. E/S externe - Réimpr. améliorée), il s'agit de l'opération en mode distributeur.

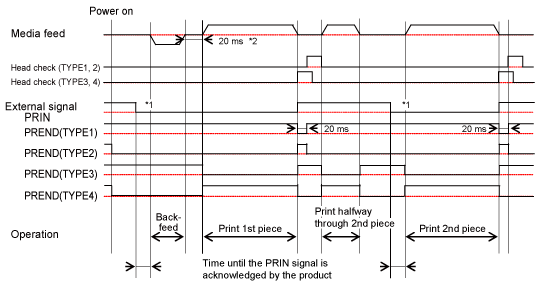

Chronogramme (avec contrôle de la tête)

• Il est recommandé d'utiliser le signal PREND (Fin d'impression) TYPE3 ou TYPE4. • Si vous avez sélectionné [Activé] (Activé) dans le menu [Interface] > [E/S externes] > [Ext E/S Réimpression] > [Réimpr. optimisée] (Interface - E/S externe - Réimpr. E/S externe - Réimpr. améliorée), il s'agit de l'opération en mode distributeur.

*1 Maintenez le signal PRIN (Début d'impression) jusqu'à la sortie du signal PREND (Fin d'impression).

*2 Si vous avez sélectionné [Activé] (Activé) pour [Impression] > [Avancé] > [Opérations d'impr.] > [Mode continu] (Impression - Avancé - Opérations d'impression - Mode débit), cela correspond à 7,5 ms.

---
