Remplacement du rouleau presseur

Regardez la vidéo ici (sans audio).

•	Type Standard/Main gauche

•	Type Inversé/Main droite

Vous pouvez facilement retirer et remplacer un rouleau presseur endommagé ou usé.

• Il ne faut jamais mettre l'imprimante sous ou hors tension, ni brancher ou débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer le rouleau presseur.

Outil requis • Tournevis Phillips

　

Regardez la vidéo ci-dessous pour voir la procédure.

Type Standard/Main gauche

Type Inversé/Main droite

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

3.	Tournez le levier de blocage de la tête d'impression (1) dans le sens horaire pour débloquer la tête d'impression.

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Prenez soin de ne pas vous brûler. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

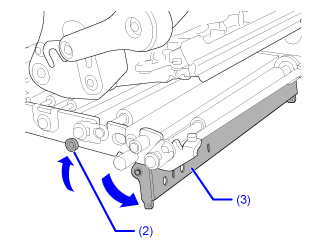

4.	Appuyez sur le loquet (2) pour débloquer la plaque de pression (3).

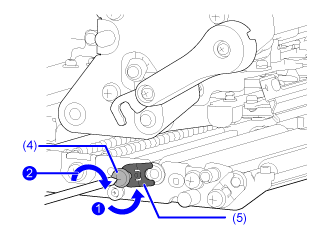

5.	Dévissez la vis (4) de la plaque de fixation (5) pour la dégager .

Ne retirez pas la vis.

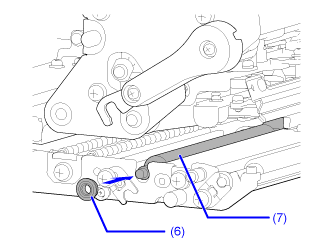

6.	Retirez le palier (6) du châssis et de l'arbre du rouleau presseur (7).

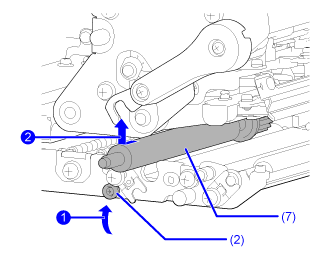

7.	Pendant que vous appuyez sur le loquet (2) , retirez le rouleau presseur (7) de l'imprimante et remplacez-le par un nouveau.

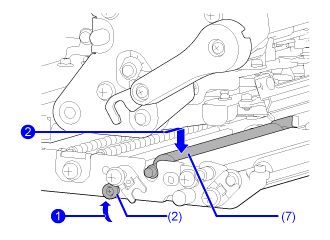

8.	Pendant que vous appuyez sur le loquet (2) , enfoncez complètement le pignon du rouleau presseur (7) dans le châssis central de l'imprimante .

9.	Replacez le palier (6) sur le châssis et de l'arbre du rouleau presseur (7).

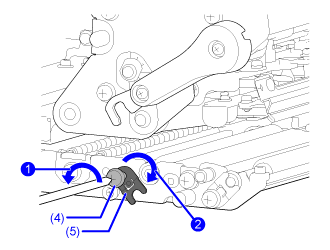

10.	Faites pivoter la plaque de fixation (5) sur le palier et fixez-la avec la vis (4) .

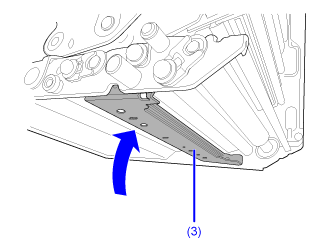

11.	Appuyez au centre de la plaque de pression (3) pour la remettre en place.

---
