Chargement du support sans distributeur

La rubrique ci-dessous explique comment charger le support sans utiliser le distributeur.

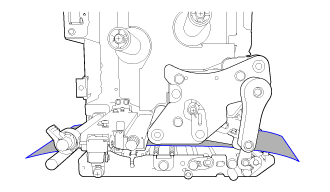

• Le trajet du support est illustré dans l'image ci-dessous.

1.	Ouvrez le capot supérieur (1).

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

2.	Tournez le levier de blocage de la tête d'impression (2) dans le sens horaire pour débloquer la tête d'impression.

3.	Tirez le loquet de verrouillage de l'avance (3) pour débloquer le bloc de la cellule de détection du support et du rouleau d'entraînement.

Le bloc de la cellule de détection du support et du rouleau d'entraînement s'ouvre.

4.	Écartez le guide du support (4) de l'imprimante.

5.	Faites passer le support entre l'arbre du support (6) sous le bloc de la cellule de détection du support et du rouleau d'entraînement (4) et le bloc de la tête d'impression (7) et tirez-le jusqu'à la sortie du support (8).

Assurez-vous que l'extrémité du support ressorte bien.

6.	Poussez le support jusqu'à ce que le bord intérieur de celui-ci effleure le châssis central de l'imprimante puis poussez légèrement le guide de support (5) contre le bord extérieur du support .

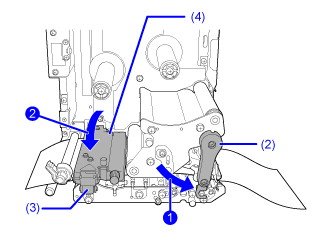

7.	Tournez le levier de blocage de la tête d'impression (2) dans le sens anti-horaire pour bloquer la tête d'impression , puis appuyez sur le bloc de la cellule de détection du support et du rouleau d'entraînement (4) jusqu'à ce que le loquet de verrouillage de l'avance (3) soit bloqué .

8.	Fermez le capot supérieur.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

9.	Appuyez sur la touche (AVANCE) en mode Hors ligne pour faire avancer le support.

10.	Appuyez sur la touche (EN LIGNE) ou sur la touche pour basculer en mode En ligne.

• Vous devez charger le ruban lors d'une impression à transfert thermique.

---
