Mode distributeur, recul après impression avec entrée de signal externe, avec cellule de détection activée et avec entrée d'impulsion

Fonctionnement

• La figure ci-dessus illustre la position de référence lorsque la cellule de détection d'échenillage est utilisée.

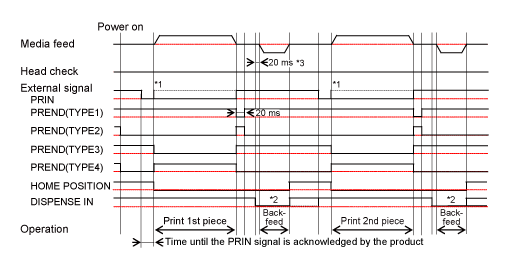

Chronogramme (sans contrôle de la tête)

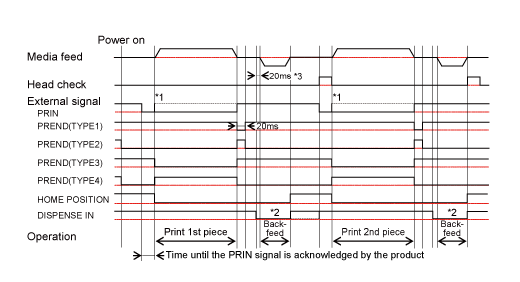

Chronogramme (avec contrôle de la tête)

*1 Maintenez le signal PRIN (Début d'impression) jusqu'à la sortie du signal PREND (Fin d'impression). Ensuite, désactivez le signal PRIN (Début d'impression) avant que le signal PREND (Fin d'impression) détecte la fin de l'impression.

*2 Maintenez le signal DISPENSE IN (Entrée distributeur) jusqu'à la sortie du signal de position initiale. Ensuite, désactivez le signal DISPENSE IN avant l'entrée du signal PRIN.

*3 Si vous avez sélectionné [Activé] (Activé) pour [Impression] > [Avancé] > [Opérations d'impr.] > [Mode continu] (Impression - Avancé - Opérations d'impression - Mode débit), cela correspond à 7,5 ms.

---
