Remplacement de la plaque de pression

Regardez la vidéo ici (sans audio).

•	Type Standard/Main gauche

•	Type Inversé/Main droite

Vous pouvez facilement retirer et remplacer une plaque de pression endommagée ou usée.

• Il ne faut jamais mettre l'imprimante sous ou hors tension, ni brancher ou débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer la plaque de pression.

　

Regardez la vidéo ci-dessous pour voir la procédure.

Type Standard/Main gauche

Type Inversé/Main droite

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

3.	Tournez le levier de blocage de la tête d'impression (1) dans le sens horaire pour débloquer la tête d'impression.

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Prenez soin de ne pas vous brûler. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

4.	Appuyez sur le loquet (2) pour débloquer la plaque de pression (3).

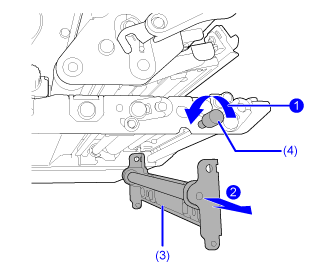

5.	Tout en soutenant la plaque de pression (3), desserrez la vis (4) jusqu'à ce que l'avant de la plaque tombe , puis tirez la plaque de pression vers vous (3) pour la retirer . Ensuite, remplacez-la par une nouvelle plaque.

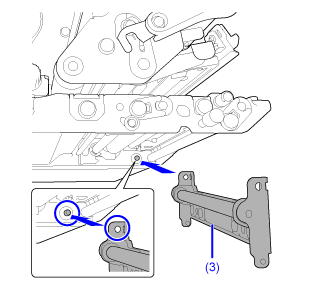

6.	Insérez la saillie du châssis central de l'imprimante dans le trou de montage situé sur le bord avant de la plaque de pression (3).

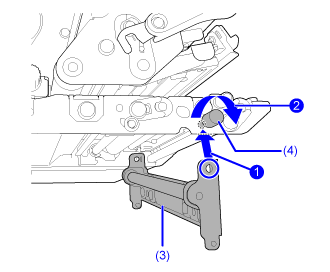

7.	Alignez la position de la vis (4) avec le trou de montage à l'avant de la plaque de pression (3) puis serrez-les .

8.	Appuyez au centre de la plaque de pression (3) pour la remettre en place.

---
