Mode distributeur, recul avant impression, avec fonction de recul étendu activée, avec cellule de détection activée et avec entrée d'impulsion

Opération activée lorsque [Impression] > [Avancé] > [Opérations d'impr.] > [Fonctionnemt réalim. prolongé] (Impression - Avancé - Opérations d'impression - Opération recul étendu) est activé.

L'imprimante reçoit les données d'impression et au moment où l'impression est possible, un recul intervient et l'imprimante attend l'entrée du signal de début d'impression (PRIN).

Fonctionnement

• La figure ci-dessus illustre la position de référence lorsque la cellule de détection d'échenillage est utilisée.

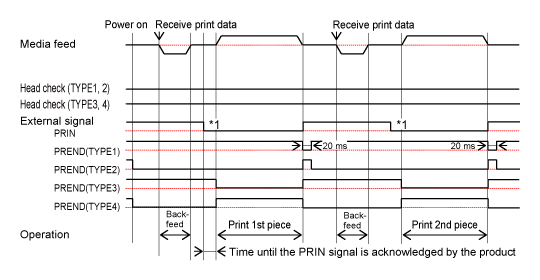

Chronogramme (sans contrôle de la tête)

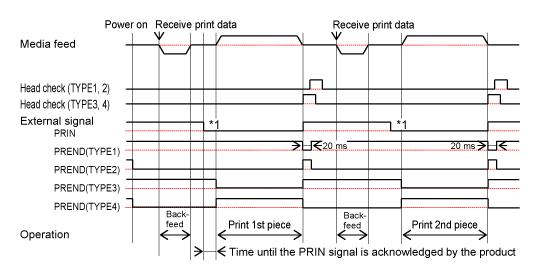

Chronogramme (avec contrôle de la tête)

*1 Maintenez le signal PRIN (Début d'impression) jusqu'à la sortie du signal PREND (Fin d'impression).

---
