Réglage de l'équilibrage de la tension du ruban

Si le ruban n'est pas correctement tendu sur la tête d'impression, rien ne s'imprimera au point de pliure du ruban. En général, ce problème survient lorsque l'axe du ruban, la tête d'impression et la plaque de réglage du ruban ne sont pas parfaitement parallèles.

Outil requis • Tournevis Phillips

Pour régler la tension du ruban, procédez comme suit :

1.	Ouvrez le capot supérieur de l'imprimante.

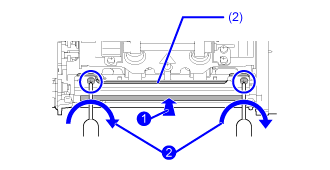

2.	Tournez le levier de blocage de la tête d'impression (1) dans le sens horaire pour débloquer la tête d'impression.

3.	Localisez deux vis à l'avant du bloc de la tête d'impression.

4.	Dévissez les vis fixées à la plaque de réglage du ruban.

Ne les retirez pas.

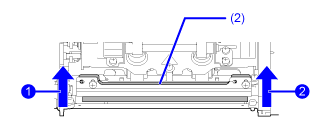

5.	Réglez la plaque de réglage du ruban(2) comme illustré ci-après.

Réglez la partie gauche de la plaque vers le haut en cas de pliure du côté droit.

Réglez la partie droite de la plaque vers le haut en cas de pliure du côté gauche.

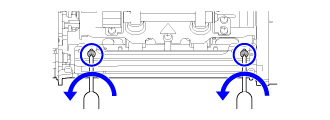

6.	Maintenez la plaque de réglage du ruban(2) la position voulue et resserrez les 2 vis .

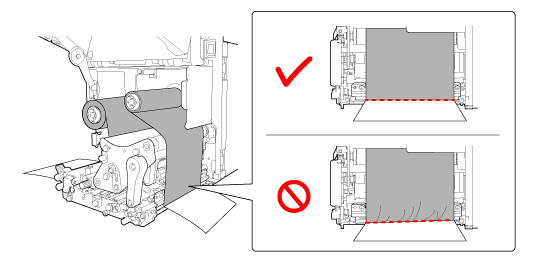

7.	Effectuez une test d'impression pour vérifier la qualité de l'impression.

Le ruban ne doit pas présenter de pliure ou d'ondulation.

8.	Suivez les étapes 1 à 6 de la procédure jusqu'à ce que la tension du ruban soit bien équilibrée des deux côtés.

---
