Remplacement du rouleau d'entraînement

Regardez la vidéo ici (sans audio).

•	Type Standard/Main gauche

•	Type Inversé/Main droite

Vous pouvez facilement retirer et remplacer un rouleau d'entraînement endommagé ou usé.

• Il ne faut jamais mettre l'imprimante sous ou hors tension, ni brancher ou débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale avant de remplacer le rouleau d'entraînement.

Outil requis • Tournevis Phillips

　

Regardez la vidéo ci-dessous pour voir la procédure.

Type Standard/Main gauche

Type Inversé/Main droite

1.	Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.

2.	Ouvrez le capot supérieur.

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

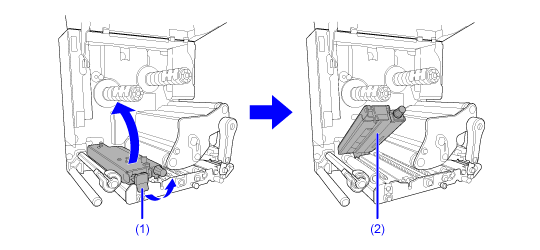

3.	Tirez le loquet de verrouillage de l'avance (1) pour débloquer le bloc de la cellule de détection du support et du rouleau d'entraînement (2).

Le bloc de la cellules de détection du support et du rouleau d'entraînement (2) s'ouvre.

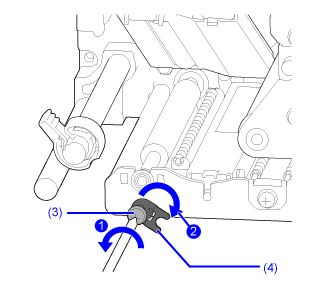

4.	Dévissez la vis (3) de la plaque de fixation (4) pour la dégager .

Ne retirez pas la vis.

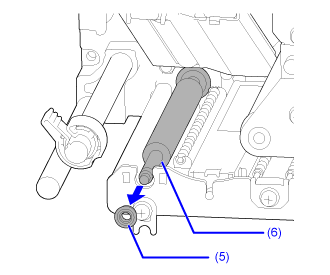

5.	Retirez le palier (5) du châssis et de l'arbre du rouleau d'entraînement (6).

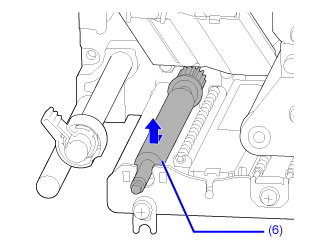

6.	Retirez le rouleau d'entraînement (6) de l'imprimante et remplacez-le par un nouveau.

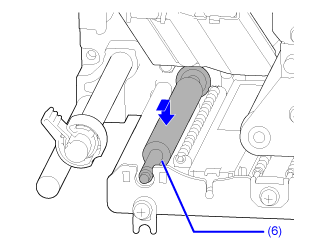

7.	Enfoncez complètement le pignon du nouveau rouleau d'entraînement (6) dans le châssis central de l'imprimante.

8.	Replacez le palier (5) sur le châssis et de l'arbre du rouleau d'entraînement (6).

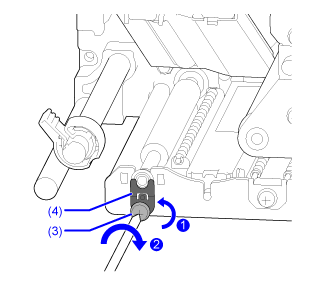

9.	Faites pivoter la plaque de fixation (4) sur le palier et fixez-la avec la vis (3) .

---
