Spécifications de base de la fonction de vérification de codes-barres

La fonction de vérification de codes-barres vérifie s'il est possible de lire un code-barres imprimé par cette imprimante pour éviter la distribution d'étiquettes avec des codes-barres défectueux. Pour utiliser cette fonction, installez un des vérificateurs de codes-barres pris en charge sur l'imprimante.

Les spécifications de base de cette fonction sont les suivantes :

Élément		Spécification
Vérificateurs de codes-barres pris en charge		• Fabriqués par DATALOGIC (connexion USB) ◦ GFS4170 (pour les codes-barres 1D) ◦ GFS4470 (pour les codes-barres 1D/2D) Référez-vous au manuel du vérificateur de codes-barres pour en savoir plus sur ses paramètres et les codes-barres pris en charge.
Commandes prises en charge		SBPL/SZPL/SIPL/SDPL   • AEP n'est pas pris en charge.
Modes d'impression pris en charge		Mode continu uniquement   • Non disponible pour les modèles RFID S84NX.
Vitesse d'impression/Contraste de l'impression		Les valeurs optimales de contraste et vitesse d'impression pour une lecture fiable varient selon plusieurs conditions, par exemple le type de codes-barres et la présentation de l'étiquette. Pensez à effectuer un test de lecture et configurer au mieux les paramètres.

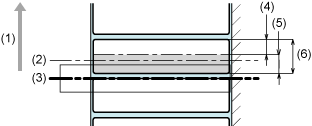

Zone imprimable (Zone lisible du code-barres)		Identique à celle indiquée dans les spécifications de l'imprimante. Il existe toutefois certaines restrictions : Mode continu Les codes-barres imprimés dans la plage spécifiée à partir du bord arrière de l'étiquette ne peuvent pas être lus car ils sont bloqués par la tête d'impression et la plaque de réglage du ruban. La longueur non visible varie selon le modèle et le type de cellule de détection du support utilisé. (1) Sens d'avance du support (2) Plaque de réglage du ruban (3) Tête d'impression (4) Zone lisible (pour l'espacement minimal du support) (5) Zone non lisible (6) Espacement minimal du support
Dimensions de support utilisables	Largeur du support	Identique à celle indiquée dans les spécifications de l'imprimante.
	Espacement du support	Longueur du code-barres à tester + longueur non lisible
Types de support utilisables		Identiques à ceux indiqués dans les spécifications de l'imprimante. Si l'étiquette est de couleur argentée ou laminée, il est difficile pour le vérificateur de codes-barres de lire le code-barres car la lumière du vérificateur peut être réfléchie par la surface de l'étiquette. Pensez à effectuer un test de lecture préalable.
Orientations lisibles du code-barres	Vérificateur de codes-barres 1D	(1) Sens d'avance du support
	Vérificateur de codes-barres 2D	(1) Sens d'avance du support Placez le code-barres dans les limites du champ visuel. Effectuez un test de lecture préalable.
Dimensions de codes-barres recommandées	Codes-barres 1D	Barre étroite : 0,25 mm ou plus • 203 dpi : 2 points ou plus • 305 dpi : 3 points ou plus • 609 dpi (S84NX uniquement) : 6 points ou plus Référez-vous aux spécifications de chaque vérificateur de codes-barres.
	Codes-barres 2D	Taille de la cellule : 0,25 mm ou plus • 203 dpi : 2 points ou plus • 305 dpi : 3 points ou plus • 609 dpi (S84NX uniquement) : 6 points ou plus Référez-vous aux spécifications de chaque vérificateur de codes-barres. Les dimensions du champ visuel sont conformes aux spécifications du vérificateur de codes-barres.

　

Formats de codes-barres disponibles

La fonction de vérification de codes-barres prend en charge les formats suivants. Vérifiez les spécifications du vérificateur de codes-barres pour garantir la compatibilité avec les types de codes-barres disponibles.

Type de codes-barres	Formats de codes-barres disponibles
Codes-barres 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2/5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Codes-barres 2D	PDF417 Micro PDF417 MaxiCode QR Code Micro QR Code Data Matrix Aztec Code
Symboles combinés	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Pour utiliser le mode comparaison, créez des codes-barres à l'aide des commandes de codes-barres. Si un code-barres contenant des données graphiques (image BMP, etc.) ou un code-barres préimprimé est placé dans la zone lisible du code-barres, ce mode risque de ne pas fonctionner correctement.

• En mode lisibilité, vous pouvez inclure des codes-barres non créés par des commandes de codes-barres (données graphiques ou codes-barres préimprimés, par exemple) comme cible de la vérification. Pour ce faire, sélectionnez [Paramètre] (Paramètres de codes-barres) dans [Définir nbre codes-barres] (Définir le nombre de codes-barres) et spécifiez le nombre de codes-barres par étiquette dans [Barcodes per Label] (Codes-barres par étiquette). Toutefois, il peut arriver que ces codes-barres ne puissent pas être lus par des scanners. Par conséquent, ce mode peut ne pas fonctionner correctement.

---
