Modo Dispenser, arretramento dopo della stampa, con sensore materiale di stampa abilitato e ingresso impulso

Funzionamento

• La figura in alto mostra la posizione di riferimento se si utilizza il sensore dello spazio.

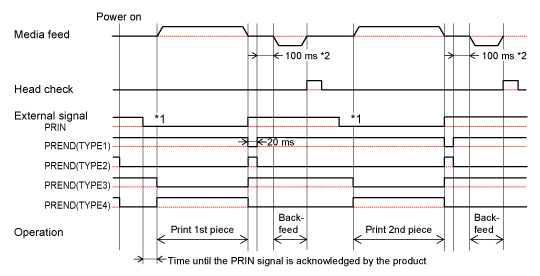

Schemi di sincronizzazione (senza controllo testina)

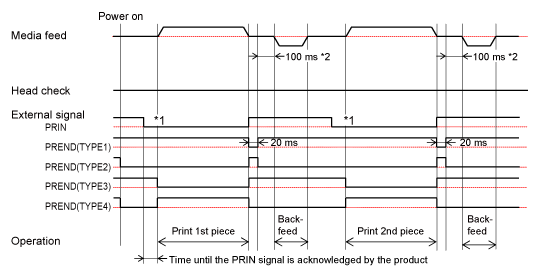

Schemi di sincronizzazione (con controllo testina)

*1 Tenere il segnale PRIN (Inizio stampa) finché non viene generato il segnale PREND (Fine stampa).

*2 Se si è selezionato [Abilitato] per [Stampa in corso] > [Avanzato] > [Operaz stampa] > [Mod prod], è 7,5 ms.

---

Argomenti correlati

[Mod prod]
