Sostituzione del rullo pressore

Guarda il video qui (non richiede audio).

•	Per il tipo standard/sinistra

•	Per il tipo opposto/destra

Si può facilmente rimuovere e sostituire il rullo pressore danneggiato o usurato.

• Non accendere o spegnere il prodotto, né collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione del rullo pressore.

Attrezzo richiesto • Cacciavite con punta a croce

　

Per la procedura, guarda il video qui sotto.

Standard/sinistra

Opposto/destra

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

3.	Ruotare la leva di bloccaggio testina (1) in senso orario per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

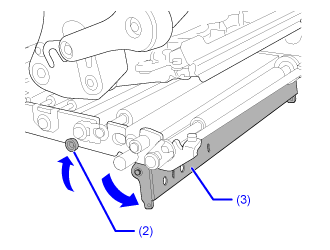

4.	Premere la linguetta (2) verso l'alto per rilasciare la barra rullo pressore godronato (3).

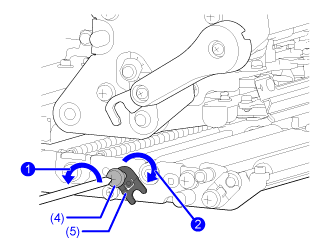

5.	Allentare la vite (4) fino a rilasciare il morsetto del cuscinetto (5) .

Non rimuovere la vite.

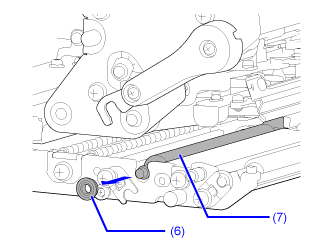

6.	Rimuovere il cuscinetto (6) dal telaio e dall'albero del rullo pressore (7).

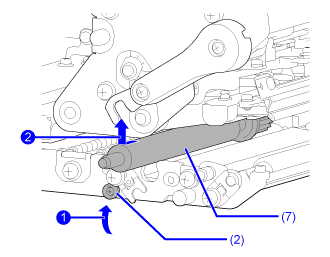

7.	Quando si preme la linguetta (2) verso l'alto, tirare il rullo pressore (7) dal prodotto e sostituirlo con un nuovo rullo pressore.

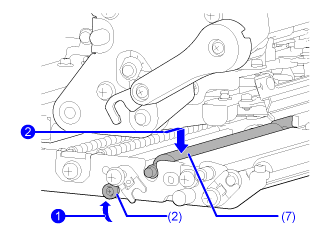

8.	Quando si preme la linguetta (2) verso l'alto , inserire l'estremità dell'ingranaggio del rullo pressore (7) completamente nel telaio centrale del prodotto .

9.	Posizionare il cuscinetto (6) di nuovo nel telaio e sull'albero del rullo pressore (7).

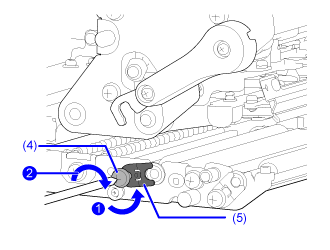

10.	Ruotare il morsetto del cuscinetto (5) nel cuscinetto e fissarlo con la vite (4) .

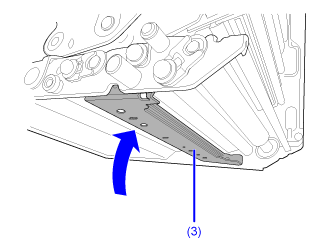

11.	Premere il centro della barra rullo pressore godronato (3) per bloccarla in posizione.

---
