Caricamento del materiale di stampa senza dispenser

Questa sezione descrive le procedure per caricare solo il materiale di stampa senza utilizzare il dispenser.

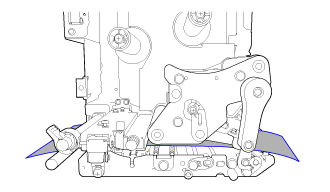

• Il percorso del materiale di stampa è mostrato nella figura sottostante.

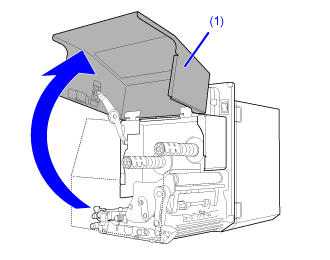

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

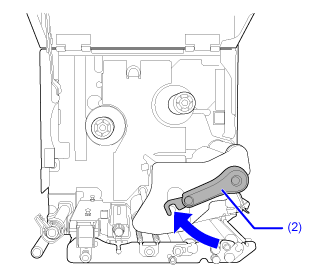

2.	Ruotare la leva di bloccaggio testina (2) in senso orario per sbloccare la testina di stampa.

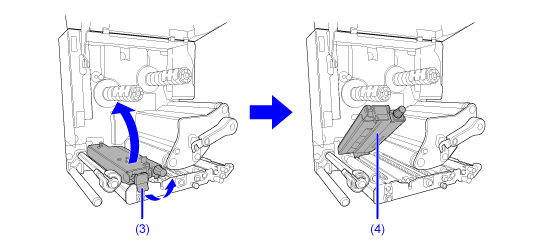

3.	Tirare la chiusura a scatto avanzamento materiale (3) per liberare il gruppo rullo di alimentazione e sensore del materiale di stampa.

Il gruppo rullo di alimentazione e sensore materiale di stampa (4) si aprirà.

4.	Estrarre la guida del materiale di stampa (4) dal prodotto.

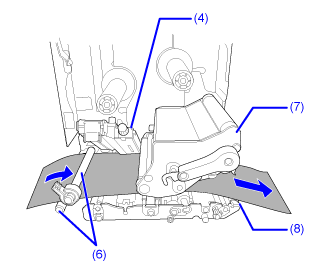

5.	Far passare il materiale tra l'albero materiale di stampa (6), sotto il gruppo rullo di alimentazione e sensore del materiale di stampa (4) e il gruppo testina di stampa (7), quindi portarlo fino all'area di uscita (8).

Assicurarsi che l'estremità del materiale di stampa fuoriesca dall'uscita.

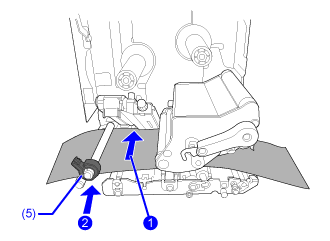

6.	Spingere il materiale di stampa finché il bordo più interno del materiale non tocca il telaio centrale del prodotto , quindi spingere la guida del materiale (5) delicatamente contro il bordo più esterno del materiale .

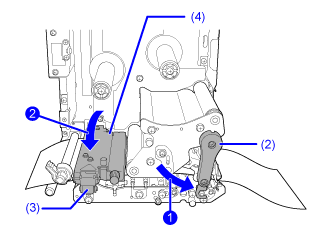

7.	Ruotare la leva di blocco della testina (2) in senso antiorario per bloccare la testina di stampa, quindi premere il rullo di avanzamento e il gruppo sensore materiale di stampa (4) verso il basso finché il fermo avanzamento (3) non viene bloccato .

8.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

9.	Premere il pulsante (FEED) nel modo Offline per fare avanzare il materiale di stampa.

10.	Premere il pulsante (ONLINE) o il pulsante per passare al modo Online.

• È necessario caricare il nastro quando si stampa a trasferimento termico.

---
