Modo Dispenser, arretramento dopo la stampa, con ingresso segnale esterno, con sensore materiale di stampa abilitato e ingresso impulso

Funzionamento

• La figura in alto mostra la posizione di riferimento se si utilizza il sensore dello spazio.

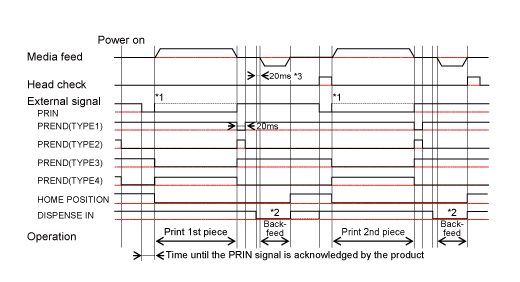

Schemi di sincronizzazione (senza controllo testina)

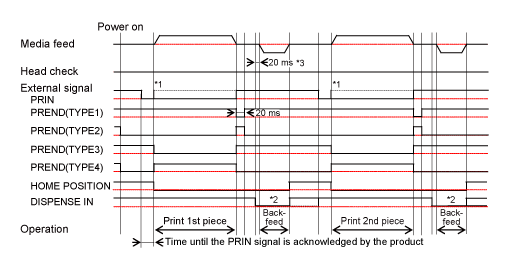

Schemi di sincronizzazione (con controllo testina)

*1 Tenere il segnale PRIN (Inizio stampa) finché non viene generato il segnale PREND (Fine stampa). Quindi disattivare il segnale PRIN (Inizio stampa) prima che il segnale PREND (Print End) rilevi che la stampa è terminata.

*2 Tenere il segnale DISPENSE IN fino a quando non viene generato il segnale di posizione iniziale. Infine disattivare il segnale DISPENSE IN prima che venga immesso il segnale PRIN (Inizio stampa).

*3 Se si è selezionato [Abilitato] per [Stampa in corso] > [Avanzato] > [Operaz stampa] > [Mod prod], è 7,5 ms.

---
