Condizioni che attivano l'errore fine carta
Le condizioni che generano l'errore di fine carta variano a seconda del funzionamento il prodotto e della tipo di sensore selezionato.
Se viene specificato I-mark (tipo a riflessione) o Gap (tipo trasmissivo) come sensore di fine carta, la fine della carta viene rilevata in base alle seguenti condizioni.
È possibile selezionare il tipo di sensore per rilevare la fine della carta nel menu [Stampa in corso] > [Avanzato] > [Fine carta] > [Tipo sensore].
Se viene specificato [Nessuno] come sensore di fine carta, la fine della carta non verrà rilevata.
Condizioni che attivano l'errore fine carta durante l'avanzamento
•

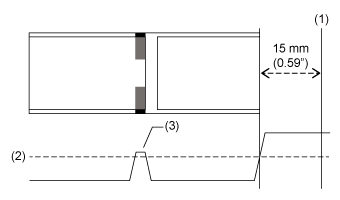

Quando si utilizza I-mark come sensore di fine carta
Si verifica un errore di fine carta se la condizione di assenza di carta persiste se il sensore I-mark rileva ancora tale condizione dopo che il materiale avanza per 15 mm (0,59").
(1) Rilevamento fine carta
(2) Rilevamento livello fine carta (fisso)
(3) Forma d'onda del sensore I-mark
•

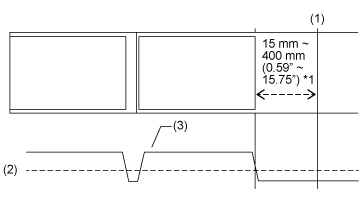

Quando si utilizza Gap come sensore di fine carta
Si verifica un errore di fine carta se la condizione di assenza di carta persiste se il sensore del gap rileva ancora tale condizione dopo che il materiale avanza per la distanza impostata come distanza di rilevamento.
(1) Rilevamento fine carta
(2) Rilevamento livello fine carta (fisso)
(3) Forma d'onda del sensore del gap
*1 La distanza di fine carta può essere impostata nel menu [Stampa in corso] > [Avanzato] > [Fine carta] > [Dist fine carta].
Condizioni che attivano l'errore fine carta durante la stampa
1.
Il sensore di fine carta rileva una condizione di assenza di carta in corrispondenza della posizione in cui viene effettuato l'avanzamento per la distanza rilevata nella seguente tabella.
Sensore fine carta
Distanza di fine carta (mm (pollici))
Metodo di impostazione
Sensore I-Mark
15 (0,59")
Fisso
Sensore del gap
15 - 400 (0,59" - 15,75")
Impostata tramite il menu o il comando [Stampa in corso] > [Avanzato] > [Fine carta] > [Dist fine carta]
2.
Se la quantità di stampa restante è minore della distanza tra la posizione della testina di stampa e quella del sensore di fine carta - la distanza di fine carta mostrata nella tabella in alto - viene generato l'errore di fine carta a completamento della stampa di 1.
Se la quantità di materiale di stampa restante è maggiore della distanza tra la posizione della testina di stampa e quella del sensore di fine carta - la distanza di fine carta mostrata nella tabella in alto - viene generato l'errore di fine carta immediatamente dopo tale rilevamento e la stampante ristamperà l'elemento dopo aver eliminato l'errore di fine carta.
(1) Posizione della testina di stampa
(2) Sensore fine carta: Sensore I-Mark/sensore dello spazio
Selezionare nel menu [Stampa in corso] > [Avanzato] > [Fine carta] o specificare mediante comando.
(3) Distanza di fine carta
(4) Direzione di avanzamento del materiale di stampa
Se l'errore di fine carta viene rilevato durante la stampa, i successivi eventi variano in base alla quantità di stampa e di materiale restante al rilevamento dell'errore.

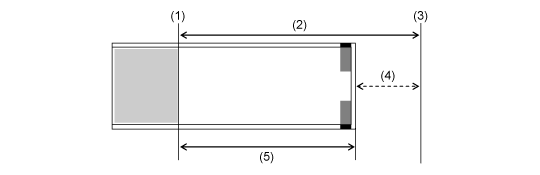

La quantità di materiale restante può essere calcolata nel seguente modo:
Quantità di materiale restante = distanza tra la posizione della testina di stampa e quella del sensore di fine carta - distanza di fine carta
(1) Posizione della testina di stampa
(2) Distanza tra la posizione della testina di stampa e quella del sensore di fine carta
(3) Sensore fine carta
(4) Distanza di fine carta
(5) Quantità di materiale di stampa restante
•

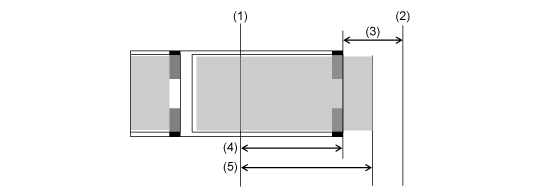

Quando la quantità di stampa restante è maggiore della quantità di materiale restante
Se la quantità di stampa restante è maggiore della quantità di materiale restante al rilevamento dell'errore di fine carta, il prodotto non può terminare il lavoro di stampa. La stampa si arresta immediatamente e viene generato l'errore di fine carta.
(1) Posizione della testina di stampa
(2) Sensore fine carta
(3) Distanza di fine carta
(4) Quantità di materiale di stampa restante
(5) Quantità di stampa restante
•

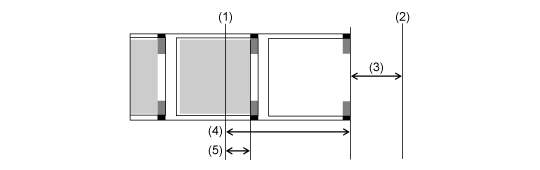

Quando la quantità di stampa restante è minore della quantità di materiale restante
Se la quantità di stampa restante è minore della quantità di materiale restante, il prodotto terminerà il lavoro di stampa, quindi verrà generato l'errore di fine carta.
(1) Posizione della testina di stampa
(2) Sensore fine carta
(3) Distanza di fine carta
(4) Quantità di materiale di stampa restante
(5) Quantità di stampa restante

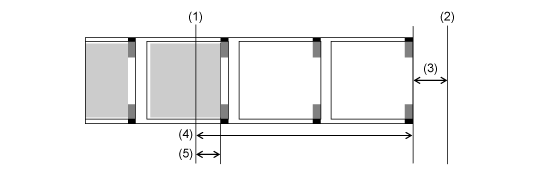

Se, al rilevamento della fine della carta, sono presenti più fogli tra la testina di stampa e il sensore di fine carta, viene generato l'errore di fine carta solo dopo aver terminato l'etichetta in corso di stampa.
(1) Posizione della testina di stampa
(2) Sensore fine carta
(3) Distanza di fine carta
(4) Quantità di materiale di stampa restante
(5) Quantità di stampa restante

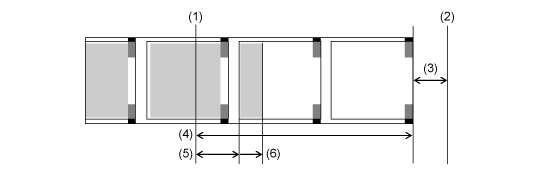

Nel modo Dispense & Print, se si verifica un errore di fine carta mentre vengono fatte avanzare le etichette stampate, la fine carta può verificarsi al punto in cui viene stampato solo l'inizio dell'etichetta. Per continuare le operazioni di stampa dopo un errore, espellere l'etichetta parzialmente stampata per iniziare la stampa. La ristampa inizia riprendendo la stampa dell'elemento non completato sull'etichetta successiva.
(1) Posizione della testina di stampa
(2) Sensore fine carta
(3) Distanza di fine carta
(4) Quantità di materiale di stampa restante
(5) Quantità di stampa restante
(6) Entità di avanzamento fino alla posizione di arresto dispenser
