Modo Dispense & Print, arretramento dopo la stampa, con sensore materiale di stampa abilitato e ingresso impulso

Funzionamento

*1 Se si ricevono i dati successivi prima del termine della stampa, l'operazione di stampa successiva viene effettuata e la dispensazione si arresta in corrispondenza della posizione di dispensazione.

*2 Se i dati successivi non vengono completamente ricevuti prima che la stampa finisca, viene fatto avanzare il materiale non stampato e la dispensazione si arresta in corrispondenza della posizione di dispensazione.

• La figura in alto mostra la posizione di riferimento se si utilizza il sensore dello spazio.

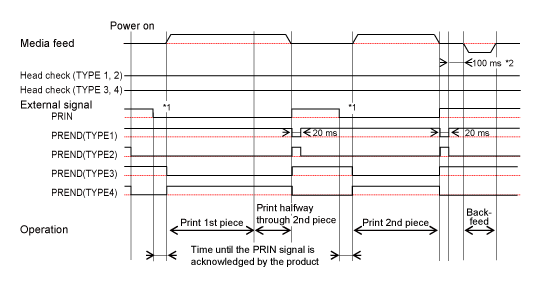

Schemi di sincronizzazione (senza controllo testina)

• Se i dati di stampa contengono il comando RFID, la stampa si arresta temporaneamente dopo la stampa di 1 etichetta. In questo caso le operazioni di ingresso segnale esterno sono le stesse di quando il controllo testina è abilitato. • Se si è selezionato [Abilitato] nel menu [Stampa in corso] > [Avanzato] > [Mod impost calend] > [Rist calend] o nel menu [Interfaccia] > [I/O esterno] > [Ext-I/O Ristampa] > [Rist avanz], è l'operazione del modo Dispenser.

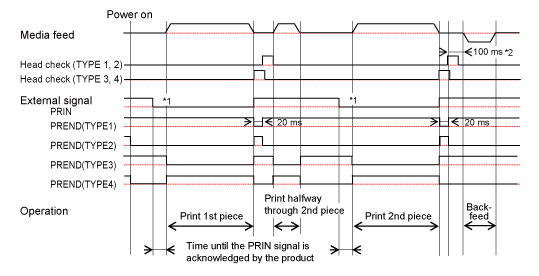

Schemi di sincronizzazione (con controllo testina)

• Si raccomanda di utilizzare il segnale TYPE3 o TYPE4 PREND (fine stampa). • Se si è selezionato [Abilitato] nel menu [Interfaccia] > [I/O esterno] > [Ext-I/O Ristampa] > [Rist avanz], è l'operazione del modo Dispenser.

*1 Tenere il segnale PRIN (Inizio stampa) finché non viene generato il segnale PREND (Fine stampa).

*2 Se si è selezionato [Abilitato] per [Stampa in corso] > [Avanzato] > [Operaz stampa] > [Mod prod], è 7,5 ms.

---
