Sostituzione del rullo di avanzamento

Guarda il video qui (non richiede audio).

•	Per il tipo standard/sinistra

•	Per il tipo opposto/destra

Si può facilmente rimuovere e sostituire il rullo di avanzamento se danneggiato o usurato.

• Non accendere o spegnere il prodotto, né collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione del rullo di avanzamento.

Attrezzo richiesto • Cacciavite con punta a croce

　

Per la procedura, guarda il video qui sotto.

Standard/sinistra

Opposto/destra

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

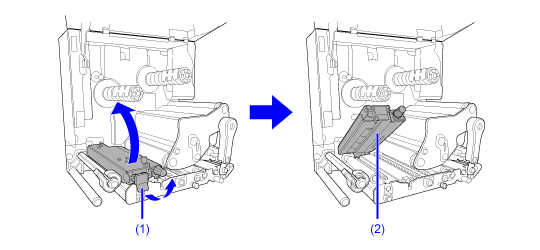

3.	Aprire la chiusura a scatto avanzamento (1) per liberare il gruppo rullo di alimentazione e sensore del materiale di stampa (2).

Il gruppo rullo di alimentazione e sensore materiale di stampa (2) si apre.

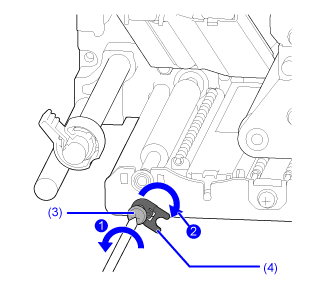

4.	Allentare la vite (3) fino a rilasciare il morsetto del cuscinetto (4) .

Non rimuovere la vite.

5.	Rimuovere il cuscinetto (5) dal telaio e dall'albero del rullo di avanzamento (6).

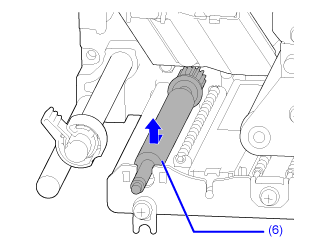

6.	Estrarre il rullo di avanzamento materiale (6) dal prodotto e sostituirlo con uno nuovo.

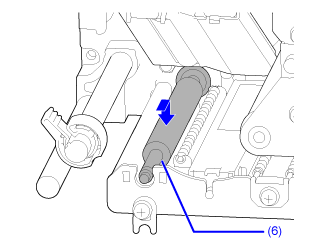

7.	Inserire l'estremità dell'ingranaggio del nuovo rullo avanzamento (6) nel telaio centrale del prodotto.

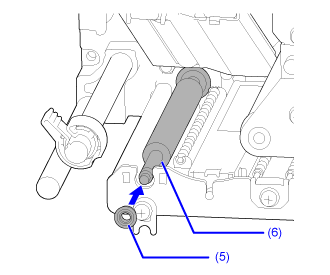

8.	Inserire il cuscinetto (5) di nuovo nel telaio e nell'albero del rullo di avanzamento (6).

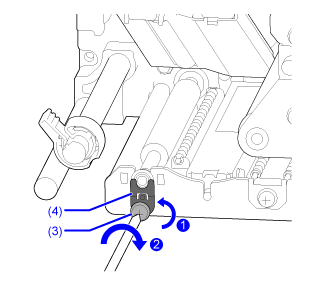

9.	Ruotare il morsetto del cuscinetto (4) nel cuscinetto e fissarlo con la vite (3) .

---
