Plaatsen van media met dispenser

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

Hieronder wordt beschreven hoe u het label uitvoert en hoe u het rugpapier uit de printer verwijdert.

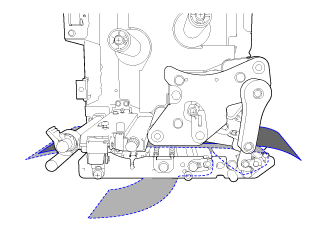

• Het mediapad is te zien op de onderstaande afbeelding. Label Rugpapier

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

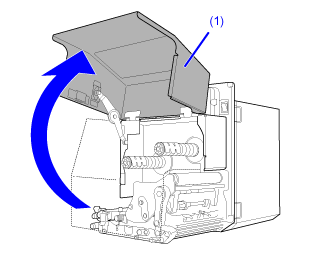

1.	Open het printerdeksel (1).

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

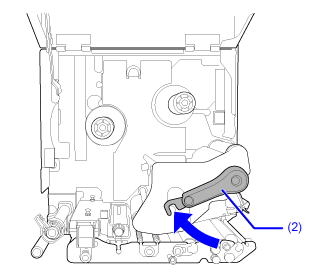

2.	Draai de vergrendelingshendel voor de printkop (2) rechtsom om de printkop te ontgrendelen.

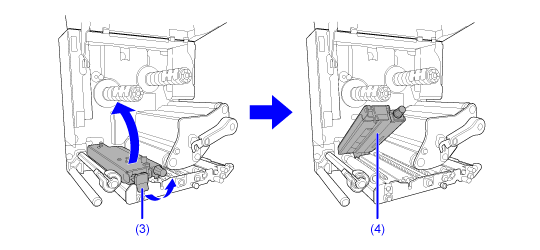

3.	Trek aan de toevoervergrendeling (3) om de toevoerrol en het mediasensormechanisme te ontgrendelen.

De toevoerrol en het mediasensormechanisme (4) klappen open.

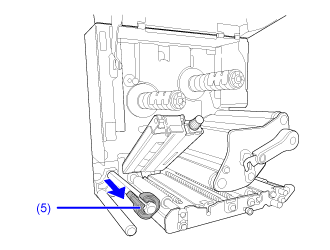

4.	Trek de mediageleider (5) weg van de printer.

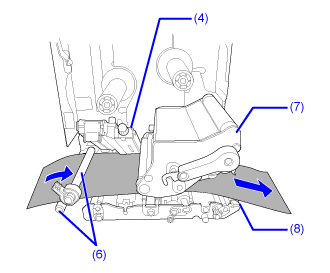

5.	Voer de media door tussen de media-as (6), onder de toevoerrol en het mediasensormechanisme (4) en het printkopmechanisme (7), en trek de media door de uitvoeropening (8).

Zorg ervoor dat het uiteinde van de media uit de uitvoeropening komt.

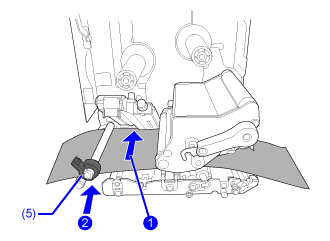

6.	Verschuif de media totdat die met de binnenste rand licht tegen het middenframe van de printer komen , en duw daarna de mediageleider (5) licht tegen de buitenste rand van de media .

7.	Trek het label uit de uitvoeropening. Verwijder ongeveer 30 cm aan labels (9) van het rugpapier (10).

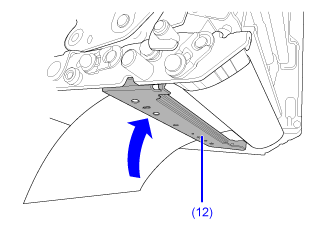

8.	Duw het lipje (11) omhoog om de drukplaat (12) vrij te maken.

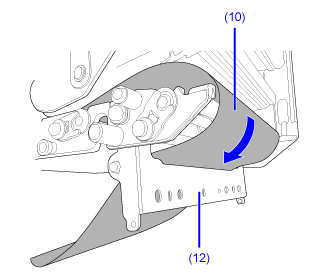

9.	Voer het rugpapier (10) door de gleuf in de drukplaat (12).

10.	Draai de vergrendelingshendel voor de printkop (2) linksom om de printkop te vergrendelen , en druk daarna de toevoerrol en het mediasensormechanisme (4) naar beneden totdat de toevoervergrendeling (3) vastklikt .

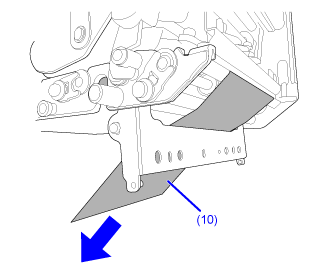

11.	Trek voorzichtig aan het rugpapier (10) zodat de media niet verschuiven.

12.	Duw in het midden van de drukplaat (12) totdat die vastklikt.

13.	Sluit het printerdeksel.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.

14.	Druk in de offlinemodus op de knop (FEED (DOORVOEREN)) om de media door te voeren.

15.	Druk op de knop (ONLINE) of op de knop om over te schakelen naar de onlinemodus.

• U moet het lint plaatsen wanneer u thermische transfer als afdrukmethode gebruikt.

---
