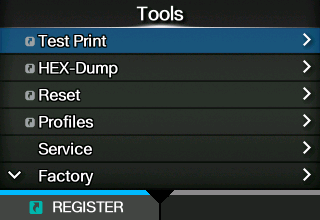

[Extra] Menu

In het menu [Extra] zijn de volgende instellingen beschikbaar:

[Testafdruk]

Maken van een testafdruk.

Beschikbare instelopties:

[Fabriek]

De fabriekstestafdruk maken.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [Fabriek].

2.	Druk op de knop om de testafdruk te starten. Druk nogmaals op de knop om het afdrukken tijdelijk te onderbreken (pauzestand).

Om de testafdruk te stoppen, moet u eerst de afdruk pauzeren en vervolgens drukken op de knop .

　

Beschikbare instelopties:

Breedte label

Instellen van de voor de testafdruk gebruikte mediabreedte.

U hebt de keuze tussen [Groot] (101,6 mm) en [Klein] (50,8 mm).

Pitch

Verschuiven van de afdrukpositie in verticale richting.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de afdrukpositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Offset

Instellen van de mediastoppositie.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de stoppositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Helderheid instellen

Fijnregelen van de donkerheid van de testafdruk.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De waarde van [Pitch], [Offset] en [Helderheid instellen] die in het menu [Fabriek] is ingesteld, wordt toegepast op dezelfde instellingen in het menu [Lijst configureren], het menu [QR configureren], het menu [Papiersensor] en het menu [Controle kop]. • De instellingen in [Pitch], [Offset] en [Helderheid instellen] zijn gekoppeld en worden gewijzigd met de instellingen in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].

[Lijst configureren]

Afdrukken van de printerinstellingen.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [Lijst configureren].

2.	Druk op de knop om de testafdruk te starten. Druk nogmaals op de knop om het afdrukken tijdelijk te onderbreken (pauzestand).

Om de testafdruk te stoppen, moet u eerst de afdruk pauzeren en vervolgens drukken op de knop .

　

Beschikbare instelopties:

Breedte label

Weergeven van de voor de testafdruk benodigde mediabreedte.

De benodigde mediabreedte voor [Klein] is 50,8 mm.

Lengte label

Instellen van de lengte van één exemplaar van de voor de testafdruk gebruikte media.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	400 tot 1600 dots	400 tot 1600 dots
305 dpi (1 dot = 0,083 mm)	600 tot 2400 dots	600 tot 2400 dots
609 dpi (1 dot = 0,042 mm)	1200 tot 4800 dots	-

Pitch

Verschuiven van de afdrukpositie in verticale richting.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de afdrukpositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Offset

Instellen van de mediastoppositie.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de stoppositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Helderheid instellen

Fijnregelen van de donkerheid van de testafdruk.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van de instellingen in dit menu zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Testafdruk]. • De instellingen in [Pitch], [Offset] en [Helderheid instellen] zijn gekoppeld en worden gewijzigd met de instellingen in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].

[QR configureren]

Afdrukken van de printerinstellingen in de vorm van een QR-code.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [QR configureren].

2.	Druk op de knop om de testafdruk te starten. Druk nogmaals op de knop om het afdrukken tijdelijk te onderbreken (pauzestand).

Om de testafdruk te stoppen, moet u eerst de afdruk pauzeren en vervolgens drukken op de knop .

　

Beschikbare instelopties:

Breedte label

Weergeven van de voor de testafdruk benodigde mediabreedte.

De benodigde mediabreedte voor [Klein] is 50,8 mm.

Lengte label

Instellen van de lengte van één exemplaar van de voor de testafdruk gebruikte media.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	400 tot 1600 dots	400 tot 1600 dots
305 dpi (1 dot = 0,083 mm)	600 tot 2400 dots	600 tot 2400 dots
609 dpi (1 dot = 0,042 mm)	1200 tot 4800 dots	-

Pitch

Verschuiven van de afdrukpositie in verticale richting.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de afdrukpositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Offset

Instellen van de mediastoppositie.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de stoppositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Helderheid instellen

Fijnregelen van de donkerheid van de testafdruk.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van de instellingen in dit menu zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Testafdruk]. • De instellingen in [Pitch], [Offset] en [Helderheid instellen] zijn gekoppeld en worden gewijzigd met de instellingen in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].

[Papiersensor]

Afdrukken van het detectieresultaat van het mediasensorniveau.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [Papiersensor].

2.	Druk op de knop om de testafdruk te starten. Druk nogmaals op de knop om het afdrukken tijdelijk te onderbreken (pauzestand).

Om de testafdruk te stoppen, moet u eerst de afdruk pauzeren en vervolgens drukken op de knop .

　

Beschikbare instelopties:

Breedte label

Weergeven van de voor de testafdruk benodigde mediabreedte.

De benodigde mediabreedte bedraagt 50,8 mm voor [Klein].

Lengte label

Instellen van de lengte van één exemplaar van de voor de testafdruk gebruikte media.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	400 tot 1600 dots	400 tot 1600 dots
305 dpi (1 dot = 0,083 mm)	600 tot 2400 dots	600 tot 2400 dots
609 dpi (1 dot = 0,042 mm)	1200 tot 4800 dots	-

Pitch

Verschuiven van de afdrukpositie in verticale richting.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de afdrukpositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Offset

Instellen van de mediastoppositie.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de stoppositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Helderheid instellen

Fijnregelen van de donkerheid van de testafdruk.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van de instellingen in dit menu zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Testafdruk]. • De instellingen in [Pitch], [Offset] en [Helderheid instellen] zijn gekoppeld en worden gewijzigd met de instellingen in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].

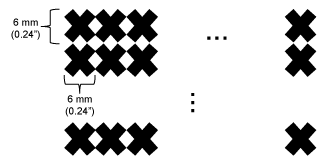

[Controle kop]

Afdrukken van het resultaat van de printkopcontrole.

1.	Controleer en stel de opties in die u te zien krijgt in het menu [Controle kop].

2.	Druk op de knop om te starten met het afdrukken van het resultaat van de printkopcontrole. Druk nogmaals op de knop om het afdrukken tijdelijk te onderbreken (pauzestand).

Om afdrukken van het resultaat van de printkopcontrole te stoppen, moet u eerst de afdruk pauzeren en vervolgens drukken op de knop .

　

Beschikbare instelopties:

Breedte label

Instellen van de gebruikte mediabreedte voor het afdrukken van het resultaat van de printkopcontrole.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	320 tot 832 dots	320 tot 1340 dots
305 dpi (1 dot = 0,083 mm)	480 tot 1248 dots	480 tot 2010 dots
609 dpi (1 dot = 0,042 mm)	960 tot 2496 dots	-

Lengte label

Instellen van de lengte van één exemplaar van de gebruikte media voor het afdrukken van het resultaat van de printkopcontrole.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	40 tot 240 dots	40 tot 240 dots
305 dpi (1 dot = 0,083 mm)	60 tot 360 dots	60 tot 360 dots
609 dpi (1 dot = 0,042 mm)	120 tot 720 dots	-

Pitch

Verschuiven van de afdrukpositie in verticale richting.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de afdrukpositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de afdrukpositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Offset

Instellen van de mediastoppositie.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	-30 tot 0 tot 30 dots	-30 tot 0 tot 30 dots
305 dpi (1 dot = 0,083 mm)	-45 tot 0 tot 45 dots	-45 tot 0 tot 45 dots
609 dpi (1 dot = 0,042 mm)	-90 tot 0 tot 90 dots	-

Als u de instelwaarde verlaagt, wordt de stoppositie in de doorvoerrichting verplaatst (in de richting van de voorkant van de media).

Als u de instelwaarde verhoogt, wordt de stoppositie tegen de doorvoerrichting in verplaatst (in de richting van de achterkant van de media).

Helderheid instellen

Fijnregelen van de afdrukdonkerheid van het resultaat van de printkopcontrole.

Instelbereik: 0 tot 99.

0 is het lichtst en 99 is het donkerst.

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm. • De wijzigingen van de instellingen in dit menu zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Testafdruk]. • De instellingen in [Pitch], [Offset] en [Helderheid instellen] zijn gekoppeld en worden gewijzigd met de instellingen in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].

[HEX-Dump]

Opslaan van de hexdumpafdrukgegevens of de dumpgegevens van de ontvangstbuffer in het USB-geheugen.

Beschikbare instelopties:

[Hex Dump-modus]

In- of uitschakelen van de hexdumpmodus.

Als u [Hex Dump-modus] instelt op [Ingeschakeld], worden de ontvangen gegevens afgedrukt en wordt tegelijk in de map "hexdump/" een bestand met de ontvangen gegevens aangemaakt.

Als u de instelling terugzet op [Uitgeschakeld], kunt u het bestand op het scherm controleren.

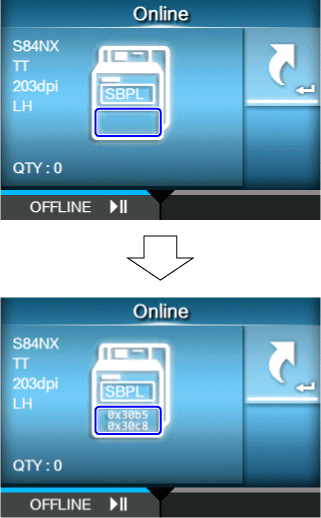

• Als u [Hex Dump-modus] instelt op [Ingeschakeld], verandert het pictogram op het scherm Online/Offline. • Voor elk interfacetype kunt u maximaal 10 bestanden met ontvangen gegevens opslaan. Afhankelijk van de bestandsgrootte is het mogelijk dat u minder dan 10 bestanden kunt opslaan. • Hier volgen de details van de bestanden die in de map "hexdump/" van de printer worden aangemaakt: LAN00xx.bin Via LAN ontvangen gegevens. NFC00xx.bin Via NFC ontvangen gegevens. PIPE00xx.bin Via de pipe ontvangen gegevens. SCI00xx.bin Via RS-232C ontvangen gegevens. USB00xx.bin Via USB ontvangen gegevens. WIFI00xx.bin Via het wireless LAN ontvangen gegevens. • Via het menu [Logbestanden] kunt u de bestanden afdrukken of verwijderen die in de map "hexdump/" van de printer zijn aangemaakt.

[Buffer dumpen]

Opslaan van de ontvangstbuffergegevens op de printer.

Beschikbaar als u [Uitgeschakeld] hebt ingesteld in het menu [Hex Dump-modus].

Druk op de knop [STARTEN] (de knop ) in het opstartscherm om de gegevens op de printer op te slaan.

Opslaan van de ontvangstbuffergegevens in de map "buff/" van de printer.

• De gegevensbestanden van de ontvangstbuffer worden voor elk interfacetype aangemaakt. • Hier volgen de details van de bestanden die in de map "buff/" van de printer worden aangemaakt: LAN0001.bin Inhoud van de ontvangstbuffer voor LAN. NFC0001.bin Inhoud van de ontvangstbuffer voor NFC. PIPE0001.bin Inhoud van de ontvangstbuffer voor de pipe. SCI0001.bin Inhoud van de ontvangstbuffer voor RS-232C. USB0001.bin Inhoud van de ontvangstbuffer voor USB. WIFI0001.bin Inhoud van de ontvangstbuffer voor wireless LAN. • Als u [Buffer dumpen] nogmaals uitvoert, wordt het bestaande bestand overschreven. • U kunt bestanden afdrukken of verwijderen via het menu [Logbestanden].

[Logbestanden]

Beheren van de logboekbestanden van de printer.

Beschikbare instelopties:

[Kopiëren]

Kopiëren van de logboekbestanden van de printer naar het USB-geheugen.

Alleen beschikbaar als u het USB-geheugen hebt geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Ga als volgt te werk om logboekbestanden te kopiëren:

1.	Selecteer het bestandstype dat u wilt kopiëren en druk op de knop .

◦

buff/

De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].

◦

hexdump/

De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].

2.	Selecteer het bestand dat u wilt kopiëren en druk op de knop . Rechts van de bestandsnaam verschijnt een vinkje.

3.	Druk na het selecteren van het bestand op de knop om het geselecteerde bestand te kopiëren naar het USB-geheugen.

• Als [Hex Dump-modus] is ingesteld op [Ingeschakeld], kan het enige tijd duren voordat u de bestanden te zien krijgt.

[Verwijderen]

Verwijderen van de logboekbestanden van de printer.

Ga als volgt om de logboekbestanden te verwijderen:

1.	Selecteer het bestandstype dat u wilt verwijderen en druk op de knop .

◦

buff/

De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].

◦

hexdump/

De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].

2.	Selecteer het bestand dat u wilt verwijderen en druk op de knop . Rechts van de bestandsnaam verschijnt een vinkje.

3.	Druk na het selecteren van het bestand op de knop om het geselecteerde bestand te verwijderen.

• Als [Hex Dump-modus] is ingesteld op [Ingeschakeld], kan het enige tijd duren voordat u de bestanden te zien krijgt.

[Afdrukken]

Een hexdumpafdruk maken van de logboekbestanden van de printer.

Ga als volgt te werk om de logboekbestanden af te drukken:

1.	Selecteer het bestandstype dat u wilt afdrukken en druk op de knop .

◦

buff/

De buffergegevens die werden opgeslagen na het uitvoeren van [Buffer dumpen].

◦

hexdump/

De ontvangen gegevens die werden aangemaakt via [Hex Dump-modus].

2.	Selecteer het bestand dat u wilt afdrukken en druk op de knop of op de knop om de dumpafdruk te maken.

• Mogelijk is een grote hoeveelheid media nodig om de inhoud van het bestand af te drukken.

• Als [Hex Dump-modus] is ingesteld op [Ingeschakeld], kan het enige tijd duren voordat u de bestanden te zien krijgt.

[Resetten]

Initialiseren van de op de printer opgeslagen gegevens en instelwaarden.

Druk op de knop om het menu [Selecteren] weer te geven.

[Selecteren]

Selecteren van de items die u wilt initialiseren.

Beschikbare opties:

[Gegevens]

Initialiseren van de printergegevens.

De gegevens die u kunt initialiseren zijn de in de printer opgeslagen lettertypen en grafische elementen.

Als u [Gegevens] selecteert, verschijnt het bevestigingsscherm.

Druk op de knop om te annuleren, of op de knop om het initialisatieproces te starten.

Na het initialisatieproces wordt de printer opnieuw opgestart.

• Normaal gezien is het niet nodig de printer te initialiseren. Dit kan de afdrukresultaten beïnvloeden.

[Gegevens en instellingen]

Initialiseren van de printergegevens en -instellingen.

Selecteren van de instelopties die u wilt initialiseren.

U hebt de keuze uit de volgende opties:

Gebruikers Reset

Initialiseren van de gegevens en instellingen.

Reset gebruiker (-Interface)

Initialiseren van de gegevens en instellingen die niet in het menu [Interface] staan.

Standaardinstellingen

Initialiseren op de status bij vertrek uit de fabriek.

Fabrieksinstellingen (-Interface)

Initialiseren op de status bij vertrek uit de fabriek van de items die niet in het menu [Interface] staan.

Interface

Initialiseren van de gegevens en instellingen in het menu [Interface].

Afdrukken

Initialiseren van de gegevens en instellingen in het menu [Afdrukken].

Selecteer met de knoppen / het item dat u wilt initialiseren, en druk daarna op de knop om het bevestigingsscherm weer te geven.

Druk op de knop om te annuleren, of op de knop om het initialisatieproces te starten.

Na het initialisatieproces wordt de printer opnieuw opgestart.

• De gegevens die u kunt initialiseren zijn de in de printer opgeslagen lettertypen en grafische elementen.

[Instellingen]

Selecteren van de instelopties die u wilt initialiseren.

U hebt de keuze uit de volgende opties:

Gebruikers Reset

Initialiseren van de instellingen.

Reset gebruiker (-Interface)

Initialiseren van de instellingen die niet in het menu [Interface] staan.

Standaardinstellingen

Initialiseren op de status bij vertrek uit de fabriek.

Fabrieksinstellingen (-Interface)

Initialiseren op de status bij vertrek uit de fabriek van de items die niet in het menu [Interface] staan.

Interface

Initialiseren van de instellingen in het menu [Interface].

Afdrukken

Initialiseren van de instellingen in het menu [Afdrukken].

Selecteer met de knoppen / het item dat u wilt initialiseren, en druk daarna op de knop om het bevestigingsscherm weer te geven.

Druk op de knop om te annuleren, of op de knop om het initialisatieproces te starten.

Als na het initialisatieproces in het scherm Online/Offline een bericht verschijnt waarin u wordt gevraagd de printer opnieuw op te starten, start u de printer opnieuw op om de instellingen toe te passen.

[Profielen]

Bijhouden van het aangepaste profiel van de printerinstellingen.

De naam van het laatste geladen profiel verschijnt tussen haakjes.

Beschikbare instelopties:

[Verwijderen]

Verwijderen van het profiel van de printer.

Niet beschikbaar als er geen profiel is opgeslagen.

Ga als volgt te werk om het profiel te verwijderen:

1.	Selecteer met de knoppen / het profiel dat u wilt verwijderen.

2.	Druk op de knop of op de knop om te bevestigen.

De naam van het profiel wordt verwijderd uit de lijst.

[Laden]

Laden van het profiel van de printer.

Niet beschikbaar als er geen profiel is opgeslagen.

Ga als volgt te werk om het profiel te laden:

1.	Selecteer met de knoppen / het profiel dat u wilt laden.

2.	Druk op de knop of op de knop om te bevestigen.

Er wordt een vinkje weergegeven rechts van de naam van het geladen profiel. De naam van het geladen profiel verschijnt tussen haakjes in het menu [Profielen].

[Opslaan]

Opslaan van de huidige printerinstellingen als nieuw profiel.

Op het scherm wordt een lijst weergegeven met de in de printer opgeslagen profielen. Als er geen profiel is opgeslagen, verschijnt een lege lijst op het scherm.

[Opslaan als]

Om de huidige printerinstellingen als nieuw profiel op te slaan, drukt u op de knop en voert u de naam van het profiel in.

U kunt maximaal 32 tekens invoeren. Dit mogen letters van het alfabet (hoofdletters en kleine letters), cijfers en symbolen zijn.

Druk op de knop om te bevestigen.

Het nieuwe profiel verschijnt in de lijst en wordt geladen.

[Starten met]

Selecteren van het profiel dat u bij het opstarten van de printer wilt laden.

Niet beschikbaar als er geen profiel is opgeslagen.

Ga als volgt te werk om het profiel te laden bij het opstarten van de printer:

1.	Selecteer met de knoppen / het profiel dat u wilt laden bij het opstarten van de printer.

2.	Druk op de knop of op de knop om te bevestigen.

[Service]

Dit zijn de instelopties voor service.

Strikt voorbehouden aan geautoriseerd servicepersoneel van SATO.

[Fabriek]

Dit zijn de instelopties voor de fabriek.

Strikt voorbehouden aan geautoriseerd servicepersoneel van SATO.

[Certificaten]

Installeren van certificaten voor wifiverificatie en voor HTTPS.

Alleen beschikbaar als u het USB-geheugen hebt geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Beschikbare instelopties:

HTTPS

Installeren van de HTTPS-certificaten via het USB-geheugen.

WiFi Root CA

Installeren van de wifi-basis-CA-certificaten via het USB-geheugen.

WiFi-client

Installeren van de wifi-clientcertificaten via het USB-geheugen.

WiFi Private Key

Installeren van de persoonlijke wifisleutel via het USB-geheugen.

EAP-FAST PAC-bestand

Installeren van het EAP-FAST PAC-bestand via het USB-geheugen.

Ga als volgt te werk om de certificaten en PAC-bestanden te installeren:

1.	Sla de certificaatbestanden op in de hoofdmap van het USB-geheugen.

De volgende bestandsextensies worden ondersteund:

◦	.pem, .crt, .cer, .der voor basis-CA- en clientcertificaten in PEM- of DER-indeling

◦	.pfx en .p12 voor clientcertificaten in PKCS #12-indeling

◦	.prv en .key voor persoonlijke sleutels in PEM/PKCS#8-indeling

◦	.pac voor PAC-bestanden.

2.	Plaats het USB-geheugen in de USB-aansluiting (type A).

3.	Ga naar het menu [Instellingen] > [Extra] > [Certificaten].

4.	Selecteer het certificaat dat u wilt installeren. Raadpleeg de bovenstaande beschrijving.

5.	Selecteer het certificaatbestand in de lijst.

[Barcodelezer]

Instellen van de barcodecontrolefunctie.

Door een barcodechecker op de printer aan te sluiten, kunt u de barcodes na het afdrukken controleren.

• Deze functie is alleen beschikbaar als de afdrukmodus op continue modus is ingesteld. • Deze functie niet bruikbaar met de S84NX RFID-modellen. • Deze functie is niet bruikbaar in de AEP-modus.

Beschikbare instelopties:

[Lezen]

Instellen van de barcodechecker.

Beschikbare instelopties:

[Geselecteerde lezer]

Weergeven van de op de printer aangesloten barcodechecker

[Test lezer]

Uitvoeren van een leestest met de aangesloten barcodechecker.

Alleen beschikbaar als u de barcodechecker hebt aangesloten.

Houd een label met barcodes binnen het scanbereik van de barcodechecker, en druk vervolgens op de knop om te beginnen met lezen.

Als het lezen gelukt is, krijgt u het barcodetype en de leesgegevens te zien. De gegevens worden slechts weergegeven tot 23 bytes vanaf het begin.

Als het lezen mislukt of als de weergegeven leesresultaten onjuist zijn, moet u de barcodechecker verplaatsen. Meer informatie over het gebruik van de barcodechecker is te vinden in de daarbij geleverde installatiehandleiding.

[Interface]

Instellen van het gebruik van de RS-232C-interface.

U hebt de keuze uit de volgende opties:

RS-232C

Gebruiken van de RS-232C-interface om te communiceren met computers.

RS-232C lezer

Selecteer deze optie als u een barcodechecker met RS-232C-interface aansluit voor de barcodecontrolefunctie.

• In de toekomst wordt een [RS-232C lezer] beschikbaar gesteld voor uitgebreide functies. Als u een scanner van het merk DATALOGIC gebruikt, hoeft u deze instelling niet aan te passen van [RS-232C] (beginwaarde). • Als u wijzigingen hebt aangebracht, verschijnt in het scherm Online/Offline een bericht dat u de printer opnieuw moet opstarten. Start in dit geval de printer opnieuw op om de instellingen toe te passen.

[Controleren]

Instellen van de barcodecontrolefunctie.

Beschikbare instelopties:

[Modus]

Selecteren van de controlemodus of uitschakelen van de barcodecontrolefunctie.

Alleen beschikbaar als u [Continu] hebt geselecteerd in het menu [Afdrukmodus].

U hebt de keuze uit de volgende opties:

Uitgeschakeld

Uitschakelen van de barcodecontrolefunctie.

Leesbaar

Controleren of de afgedrukte barcodes leesbaar zijn.

Als u ook een leesbaarheidscontrole wilt uitvoeren op barcodes die niet met barcodeopdrachten zijn aangemaakt (zoals grafische gegevens of voorbedrukte barcodes), selecteert u [Instellingen] in [Aant. barcodes instellen], en geeft u in [Barcodes per Label] het aantal barcodes per label op.

Vergelijking

Controleren of de leesresultaten van de afgedrukte barcodes overeenkomen met de barcodegegevens in de afdrukgegevens. Deze modus is bestemd voor barcodes die met barcodeopdrachten zijn aangemaakt.

[Aant. barcodes instellen]

Selecteren van de methode om het aantal barcodes per label op te geven.

Verschijnt alleen als u [Leesbaar] hebt geselecteerd in het menu [Modus].

U hebt de keuze uit de volgende opties:

Commando

Instellen van barcodes die met barcodeopdrachten zijn aangemaakt als doel van de leesbaarheidscontrole.

Instelling

Instellen van barcodes die niet met barcodeopdrachten zijn aangemaakt (zoals grafische gegevens of voorbedrukte barcodes) als doel van de leesbaarheidscontrole.

U moet het aantal barcodes per label specificeren in [Barcodes per Label].

[Barcodes per Label]

Opgeven van het aantal barcodes per label wanneer u in de leesbaarheidscontrole barcodes opneemt die niet met barcodeopdrachten zijn aangemaakt.

Verschijnt alleen als u [Leesbaar] hebt geselecteerd in het menu [Modus]. Alleen beschikbaar als u [Instelling] hebt geselecteerd in het menu [Aant. barcodes instellen].

Instelbereik: 1 tot 10.

• Als u de eerste barcode(s) van de controle uitsluit door [Startpositie] in te stellen, moet u een aantal opgeven waarin de uitgesloten barcodes niet zijn meegerekend.

[Startpositie]

Instellen van de startpositie voor de barcodecontrole (positie waarop de barcodechecker begint te lezen).

De barcodechecker begint alle media te lezen na de opgegeven lengte vanaf de afdrukstartpositie.

Met deze instelling kunt u de eerste barcode(s) uitsluiten van de controle voor media waarop meerdere barcodes zijn afgedrukt.

Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.

Instelbereik:

Resolutie	S84NX	S86NX
203 dpi (1 dot = 0,125 mm)	10 tot 20000 dots	10 tot 20000 dots
305 dpi (1 dot = 0,083 mm)	15 tot 18000 dots	15 tot 18000 dots
609 dpi (1 dot = 0,042 mm)	30 tot 9600 dots	-

• In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.

[VOID afdrukken]

Instellen van foutmarkeringen op de media wanneer een barcodeleesfout of barcodevergelijkingsfout optreedt.

Foutmarkeringen van 6 x 6 mm worden afgedrukt binnen de beeldbreedte van de afdrukgegevens en over een lengte van 30 mm vanaf de achterste rand van het label. De lengte hangt af van de beeldlengte van de afdrukgegevens alsook van de bedieningsmodus.

U hebt de keuze uit de volgende opties:

Ingeschakeld

Als er een lees- of vergelijkingsfout optreedt, drukt de printer foutmarkeringen op het label af zonder te pauzeren.

Na ongeldig (VOID) afdrukken wordt hetzelfde label afgedrukt en gecontroleerd totdat het in [Telling opnieuw proberen] opgegeven aantal nieuwe pogingen is bereikt. Als de fout zich blijft voordoen na het opgegeven aantal nieuwe pogingen, wordt de printer na ongeldig (VOID) afdrukken in de pauzestand geschakeld en verschijnt er een foutmelding op het scherm.

Uitgeschakeld

Als er een lees- of vergelijkingsfout optreedt, schakelt de printer in de pauzestand en verschijnt er een foutmelding op het scherm.

• De functie VOID Print (Ongeldig afdrukken) is niet beschikbaar wanneer de afdrukgegevens minder dan 8 mm lang zijn. • De lengte voor ongeldig (VOID) afdrukken wordt 4 mm korter wanneer het mediasensortype op [Tussenruimte] is ingesteld. • De lengte voor ongeldig (VOID) afdrukken wordt 1 mm korter wanneer het mediasensortype op [I-Mark] is ingesteld. • De terugvoerafstand voor ongeldig (VOID) afdrukken bedraagt 30,0 mm. Als de lengte van het op het label afgedrukte beeld echter kleiner is dan 30,0 mm, is de terugvoerafstand gelijk aan de beeldlengte.

[Telling opnieuw proberen]

Instellen van het aantal keren dat de printer dezelfde barcode probeert af te drukken en te controleren na ongeldig (VOID) afdrukken wanneer een barcodeleesfout of barcodevergelijkingsfout optreedt.

Verschijnt alleen als u [Ingeschakeld] hebt geselecteerd in het menu [VOID afdrukken].

Instelbereik: 0 tot 10.

　

Zolang de fout optreedt, wordt het label het hier ingestelde aantal keren opnieuw afgedrukt.

Als u hier bijvoorbeeld 0 instelt en de fout treedt op bij de controle van het eerste label, dan schakelt de printer in de pauzemodus en verschijnt een foutmelding na ongeldig (VOID) afdrukken. Als u hier 5 instelt en de fout blijft zich voordoen tot het zesde label, dan schakelt de printer in de pauzemodus na ongeldig (VOID) afdrukken van het zesde label, en wordt een foutmelding weergegeven.

[Melding host]

Instellen of u de resultaten van de barcodecontrole wilt terugsturen naar de host die de afdrukgegevens heeft verzonden.

U hebt de keuze uit de volgende opties:

Ingeschakeld

De resultaten van de barcodecontrole van elk label als volgt terugsturen naar de host:

◦	Wanneer de controle is gelukt: <STX>BV, OK<ETX>

◦	Wanneer de controle is mislukt: <STX>BV, NG<ETX>

Uitgeschakeld

De resultaten van de barcodecontrole niet terugsturen naar de host.

[Logs]

Beheren van de in de printer opgeslagen logboekgegevens over de barcodecontrole.

Alleen beschikbaar als de printer logboekgegevens over de barcodecontrole bevat.

Denk erom dat zodra het logboekbestand de maximale grootte (1 MB) bereikt, de bestaande logboekgegevens worden overschreven.

Formaat en inhoud van logboekgegevens over de barcodecontrole

De logboekgegevens over de barcodecontrole worden in het volgende formaat aangemaakt:

Formaat-ID	Beschrijving
YYYY	Jaar van de datum waarop de barcodecontrole werd uitgevoerd
MM	Maand van de datum waarop de barcodecontrole werd uitgevoerd
DD	Dag van de datum waarop de barcodecontrole werd uitgevoerd
hh	Uur van het tijdstip waarop de barcodecontrole werd uitgevoerd
mm	Minuten van het tijdstip waarop de barcodecontrole werd uitgevoerd
ss	Seconden van het tijdstip waarop de barcodecontrole werd uitgevoerd
ZZZ	Tijdzone
TTTTTTT	Totaal aantal afgedrukte labels na het inschakelen van de printer. *Als het totale aantal afgedrukte labels een 8-cijferig getal overschrijdt, verhoogt het outputcijfer.
IR	Het aantal ontvangen leesgegevens na het bereiken van de beginpositie van de controle. *Als het controleresultaat "IGNORED" (GENEGEERD) is, staat hier "00".
SRSR	Grootte van de leesgegevens (bytes)
drdr...	Leesgegevens
RRRRRRR	Controleresultaat
	SUCCESS (GESLAAGD)	• In leesmodus wil dit zeggen dat alles in orde is. • In vergelijkingsmodus wil dit zeggen dat de leesgegevens overeenkomen met de afdrukgegevens.
	FAILURE (MISLUKT)	• In leesmodus wil dit zeggen dat de barcodechecker het aantal afgedrukte barcodegegevens niet heeft kunnen lezen. • In vergelijkingsmodus wil dit zeggen dat de leesgegevens niet overeenkomen met de afdrukgegevens.
	IGNORED (GENEGEERD)	Dit wil zeggen dat de gegevens worden gelezen buiten het tijdsinterval tussen begin en einde van de controle terwijl de printer actief is.
IC	De hoeveelheid te controleren afdrukgegevens *Als het controleresultaat "IGNORED" (GENEGEERD) is, staat hier "--".
SCSC	Grootte van afdrukgegevens (bytes) *Als het controleresultaat "IGNORED" (GENEGEERD) is, staat hier "----".
dcdc...	Afdrukgegevens *Als het controleresultaat "IGNORED" (GENEGEERD) is, staat hier niets.

Beschikbare instelopties:

[Kopiëren]

Kopiëren van logboekgegevens over de barcodecontrole naar het USB-geheugen.

Alleen beschikbaar als de printer logboekgegevens over de barcodecontrole bevat en als u het USB-geheugen hebt geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Druk op de knop om de logboekgegevens naar het USB-geheugen te kopiëren.

[Verwijderen]

Verwijderen van het logboekbestand van de barcodecontrole.

Alleen beschikbaar als de printer logboekgegevens over de barcodecontrole bevat.

Druk op de knop om de logboekgegevens te verwijderen.

[Klonen]

Kopiëren van de huidige printerinstellingen en geïnstalleerde gegevens naar het USB-geheugen.

Alleen beschikbaar als u het USB-geheugen hebt geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Gebruik deze functie om de instellingen van een bestaande printer naar een nieuwe printer over te brengen, of om op meerdere printers dezelfde instellingen te configureren.

U hebt de keuze uit de volgende opties:

Excl. LAN/Wi-Fi/IP/Bluetooth

Kopiëren naar het USB-geheugen van de printerinstellingen en -gegevens, exclusief netwerkgegevens. Dit is handig wanneer u dezelfde instellingen wilt toepassen op meerdere printers die al in een netwerk zijn geconfigureerd.

Incl. LAN/Wi-Fi/Bluetooth

Kopiëren naar het USB-geheugen van de printerinstellingen en -gegevens, inclusief netwerkgegevens (exclusief IP-adres). Dit is handig wanneer u meerdere printers met dezelfde instellingen wilt configureren voor hetzelfde netwerk.

Incl. LAN/Wi-Fi/IP/Bluetooth

Kopiëren naar het USB-geheugen van de printerinstellingen en -gegevens, inclusief netwerkgegevens (inclusief IP-adres). Dit is handig wanneer u de instellingen van een bestaande printer naar een nieuwe printer wilt overbrengen om ze daarop te blijven gebruiken.

• De bluetoothinterface wordt niet ondersteund door de printer.

[Inst. kloonmelding]

In- of uitschakelen van de melding voor klonen.

Als u deze functie inschakelt, verschijnt een bericht waarin u wordt gevraagd een kloon te maken wanneer de printerinstellingen zijn gewijzigd.

Alleen beschikbaar als u het USB-geheugen hebt aangesloten via de USB-aansluiting (type A) aan de achterkant van de printer.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

U hebt de keuze uit de volgende opties:

Ingeschakeld

Inschakelen van de melding voor klonen.

Uitgeschakeld

Uitschakelen van de melding voor klonen.

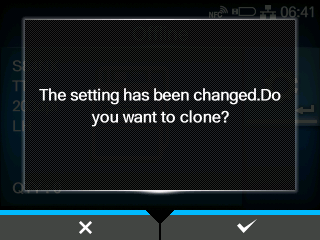

Het bericht verschijnt wanneer u na het wijzigen van instellingen overschakelt van het instelmenu naar het scherm Offline.

Druk op de knop om naar het instelscherm [Klonen] te gaan.

• Om deze functie te gebruiken, moet u een USB-geheugen plaatsen in de aansluiting aan de achterkant van de printer. Als u het USB-geheugen plaatst in de aansluiting op de zijkant van de printer, werkt deze functie niet. • Als u deze functie inschakelt, wordt de USB-aansluiting (type A) aan de achterkant van de printer specifiek voor het klonen gebruikt, en niet voor andere functies.

[Info ondersteuning]

Opslaan van diverse printergegevens, zoals geïnstalleerde opties, serienummer, toepassingsversies en geconfigureerde instellingen, in een tekstbestand (extensie .txt) in het USB-geheugen.

Alleen beschikbaar als u het USB-geheugen hebt geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Als u [Info ondersteuning] selecteert en op de knop drukt, wordt de ondersteunende informatie opgeslagen in het USB-geheugen.

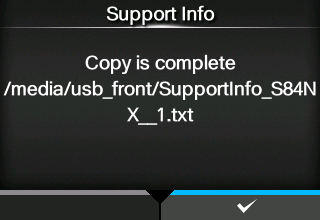

Na het opslaan van de gegevens wordt de locatie weergegeven waar de gegevens zijn opgeslagen.

Druk op de knop om te voltooien.

[Logboekfunctie]

Opslaan van de logboekgegevens.

Beschikbare instelopties:

[Ingeschakeld]

In- of uitschakelen van de functie voor logboekregistratie (logging).

U hebt de keuze uit de volgende opties:

Ingeschakeld

Inschakelen van de logboekregistratie (logging). Als u deze optie selecteert, worden de logboekgegevens opgeslagen wanneer u de printer uitschakelt.

Uitgeschakeld

Uitschakelen van de logboekregistratie (logging).

• De functie voor logboekregistratie (logging) werkt niet als u de printer uitschakelt met behulp van de aan-uitknop (I/O). Als u de vier pijlknoppen (/ //) gelijktijdig een drietal seconden ingedrukt houdt, worden de logboekgegevens opgeslagen en wordt de printer uitgeschakeld. Het opslaan van de logboekgegevens kan veel tijd in beslag nemen. Wacht totdat de printer is uitgeschakeld. • Tijdens het opslaan van de logboekgegevens verschijnt op het scherm een bericht in het rood met de melding "Log Saving" (Bezig met opslaan van logboekgegevens). • De logboekgegevens worden opgeslagen voor de laatste vijf keer dat de printer werd uitgeschakeld. • De volgende logboekgegevens worden opgeslagen: ◦ Belangrijke gebeurtenissen ◦ Analysestatus ◦ Systeemlogboeken en instellingen ◦ Gedeeld geheugen (inclusief ontvangstbuffer) ◦ Bedieningslogboeken van de barcodescanner

[Opslaan]

Opslaan van de logboekgegevens in het USB-geheugen.

Alleen beschikbaar als de printer logboekgegevens bevat en als het USB-geheugen is geïnstalleerd.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

Druk op de knop om de logboekgegevens naar het USB-geheugen te kopiëren.

• De opgeslagen logboekgegevens zijn uitsluitend bestemd voor gebruik door bevoegd servicepersoneel van SATO.

[Verwijderen]

Verwijderen van de logboekgegevens.

Druk op de knop om de logboekgegevens te verwijderen.

[Opstartgids]

De opstartgids is een functie die u helpt bij de eerste configuratie van de printer (zoals datum en tijd instellen, lint en media plaatsen).

In- of uitschakelen van de opstartgids.

U hebt de keuze uit de volgende opties:

Ingeschakeld

Inschakelen van de opstartgids.

Uitgeschakeld

Uitschakelen van de opstartgids.

Als u [Ingeschakeld] hebt geselecteerd, wordt de opstartgids geopend wanneer u de printer inschakelt.

---

Gerelateerde onderwerpen

Lijst met beginwaarden

Printergeheugen en USB-geheugen

Configureren van de optionele barcodecontrolefunctie

Selecteren van een optie

Invoeren of selecteren van instelwaarden

[Eenheid]

[Aanpassingen]
