[Afdrukken] Menu

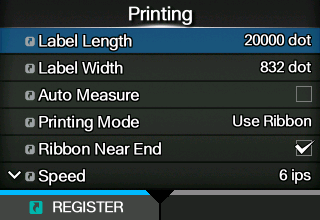

In het menu [Afdrukken] zijn de volgende instellingen beschikbaar:
[Lengte label]
Instellen van de medialengte.
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Het instelbereik voor de labellengte is als volgt:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
1 tot 20000 dots
1 tot 20000 dots
305 dpi
(1 dot = 0,083 mm)
1 tot 18000 dots
1 tot 18000 dots
609 dpi
(1 dot = 0,042 mm)
1 tot 9600 dots
-

•
Stel de labelgrootte in op een waarde waarin het rugpapier is meegerekend.
[Breedte label]
Instellen van de mediabreedte.
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Het instelbereik voor de labelbreedte is als volgt:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
1 tot 832 dots
1 tot 1340 dots
305 dpi
(1 dot = 0,083 mm)
1 tot 1248 dots
1 tot 2010 dots
609 dpi
(1 dot = 0,042 mm)
1 tot 2496 dots
-

•
Stel de labelgrootte in op een waarde waarin het rugpapier is meegerekend.
[Automatisch meten]
De printer meet automatisch de medialengte.
De gemeten medialengte wordt automatisch opgeslagen in [Lengte label].
Als [Type sensor] is ingesteld op [Tussenruimte] of op [I-Mark], kunt u de functie Auto Measure (Automatisch meten) gebruiken.
　
Ga als volgt te werk om de labellengte met de functie Auto Measure (Automatisch meten) in te stellen:
1.
Plaats de media.
2.
Stel [Automatisch meten] in op [Ingeschakeld].
3.
Druk op de knop of op de knop om het scherm Online of Offline weer te geven.
4.
Open de printkop. (Printkop open-fout wordt gemeld.)
5.
Sluit de printkop. (Het scherm Offline wordt opnieuw weergegeven.)
6.
Als u op de knop drukt, voert de printer twee labels door en wordt de labellengte gemeten.
7.
De gemeten labellengte wordt opgeslagen in [Lengte label].

•
Als u [Automatisch meten] inschakelt, wordt deze functie in de volgende gevallen uitgevoerd:
◦
De eerste keer dat de printer na het inschakelen naar de onlinemodus overschakelt
◦
Als de printer na het openen/sluiten van het deksel naar de onlinemodus overschakelt
◦
Als de printer na het wijzigen van de instellingen in het menu [Type sensor] naar de onlinemodus overschakelt
•
Als u [Protocol] in het menu [Toepassingen] wijzigt in [SZPL], wordt [Automatisch meten] ingeschakeld en automatisch uitgevoerd.
[Lint]
Instellen of u een lint of direct thermische media wilt gebruiken om af te drukken.
Alleen beschikbaar voor gecombineerde DT(direct thermische)- en TT(thermische transfer)-printermodellen.
U hebt de keuze uit de volgende opties:
Lint gebruiken
Afdrukken met een lint.
Direct thermisch
Afdrukken met direct thermische media.
[Lint bijna op]
Instellen of u wilt laten detecteren dat het lint bijna op is.
Als deze instelling is ingeschakeld, reageert de printer als volgt wanneer gedetecteerd wordt dat het lint bijna op is:
•
Het afdrukken wordt niet gestopt.
•
Het waarschuwingspictogram verschijnt op het scherm.
•
De status "lint bijna op" wordt teruggemeld in de printerstatus en via het externe signaal (EXT).
Verschijnt alleen als u [Lint gebruiken] hebt geselecteerd in het menu [Lint] voor gecombineerde DT(direct thermische)- en TT(thermische transfer)-printermodellen.
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van het detecteren dat het lint bijna op is.
Uitgeschakeld
Uitschakelen van het detecteren dat het lint bijna op is.

•
Het waarschuwingspictogram verschijnt in de statusbalk boven in het scherm.
[Snelheid]
Instellen van de afdruksnelheid.
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Het instelbereik voor de afdruksnelheid is als volgt:
Resolutie
S84NX
S86NX
203 dpi (8 dots/mm)
4 tot 16 ips (inch per seconde) (101,6 tot 406,4 mm/s)
4 tot 14 ips (inch per seconde) (101,6 tot 355,6 mm/s)
305 dpi (12 dots/mm)
4 tot 14 ips (inch per seconde) (101,6 tot 355,6 mm/s)
4 tot 12 ips (inch per seconde) (101,6 tot 304,8 mm/s)
609 dpi (24 dots/mm)
2 tot 6 ips (inch per seconde) (50,8 tot 152 mm/s)
-

•
Als [Ingeschakeld] is geselecteerd in het menu [Afdrukmodus microlabel], bedraagt de afdruksnelheid maximaal 4 ips (inch per seconde).
•
Als u de afdruksnelheid te hoog instelt, kan dat ten koste gaan van de afdrukkwaliteit.
[Type sensor]
Instellen van het sensortype om media te detecteren.
U hebt de keuze uit de volgende opties:
Geen
Uitschakelen van de mediasensor.
Tussenruimte
Selecteer deze optie om voor media met tussenruimte de transmissiesensor te gebruiken.
I-Mark
Selecteer deze optie om voor media met zwarte streepjes de reflectiesensor te gebruiken.

•
Als u [Verdeler] of [Afgeven en afdrukken] hebt geselecteerd in het menu [Afdrukmodus], zijn alleen [Tussenruimte] en [I-Mark] beschikbaar.
•
Als u [Zonder strook] hebt geselecteerd in het menu [Afdrukmodus], is alleen [Geen] beschikbaar.
[Afdrukmodus microlabel]
Instellen van bediening in de afdrukmodus voor microlabels.
In de afdrukmodus voor microlabels kunt u met hoge precisie labels op klein formaat afdrukken.

•
De precisie van de afdrukmodus voor microlabels hangt af van de gebruiksomstandigheden, de kwaliteit van de gemaakte labels, de afdrukopmaak en het lintformaat.
Hier volgen de aanbevolen gebruiksomstandigheden:
◦
Lintlengte: Ten hoogste 450 m
◦
Gebruikte mediasensor: Tussenruimtesensor
•

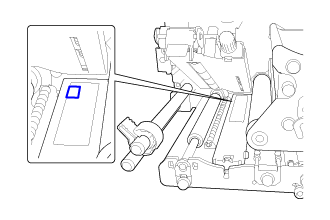

De afdrukmodus voor microlabels biedt een verbeterde precisie voor labels waarvan het formaat kleiner is dan de afstand tussen de printkoppositie en de sensor van het papiereinde (tussenruimte meegerekend).
•
Als u de afdrukmodus voor microlabels inschakelt bij een afdruksnelheid van 5 ips of meer, wordt de afdruksnelheid automatisch verlaagd tot 4 ips.
•
(Alleen S84NX) Op RFID-modellen kunt u de afdrukmodus voor microlabels niet gebruiken.
Beschikbare instelopties:
[Afdrukmodus microlabel]
In- of uitschakelen van de afdrukmodus voor microlabels.
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van de afdrukmodus voor microlabels.
Uitgeschakeld
Uitschakelen van de afdrukmodus voor microlabels.
[Automatische detectie lengte label]
In- of uitschakelen van de automatische meting van de labellengte als [Afdrukmodus microlabel] is ingesteld op [Ingeschakeld].
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van de automatische detectie van de labellengte.
Uitgeschakeld
Uitschakelen van de automatische detectie van de labellengte.

•
Als de afdrukstartpositie niet goed uitgelijnd is bij gebruik van de automatische meting van de labellengte, gebruik dan [Lengte label] om de labellengte handmatig in te stellen.
[Gemiddelde telling lengte label]
Instellen van het getelde aantal labels om het gemiddelde van de automatisch ingestelde labellengte te berekenen als [Afdrukmodus microlabel] is ingesteld op [Ingeschakeld] en [Automatische detectie lengte label] op [Ingeschakeld].
Instelbereik: 1 tot 10.
[Lengte label]
Handmatig instellen van de labellengte wanneer [Afdrukmodus microlabel] is ingesteld op [Ingeschakeld] en [Automatische detectie lengte label] op [Uitgeschakeld].
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Het instelbereik voor de labellengte is als volgt:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
72 tot 960 dots
72 tot 960 dots
305 dpi
(1 dot = 0,083 mm)
108 tot 1440 dots
108 tot 1440 dots
609 dpi
(1 dot = 0,042 mm)
216 tot 2880 dots
-

•
Stel de labelgrootte in op een waarde waarin het rugpapier is meegerekend.
[Afdrukmodus]
Instellen van de afdrukmodus.
U hebt de keuze uit de volgende opties:
Continu
Continu afdrukken van het opgegeven aantal media. De media blijven altijd in de afdrukpositie.
Verdeler
Scheiden van het rugpapier van het afgedrukte label terwijl het label naar de media-uitvoeropening wordt doorgevoerd. Zodra het afgedrukte label uit de printer is verwijderd om dit aan te brengen, wordt het volgende label teruggevoerd en automatisch in de afdrukpositie geplaatst.
Zonder strook
Als gespecialiseerde hardware op de externe apparatuur is geïnstalleerd, worden linerless labels (etiketten zonder rugpapier) doorgevoerd en afgedrukt.

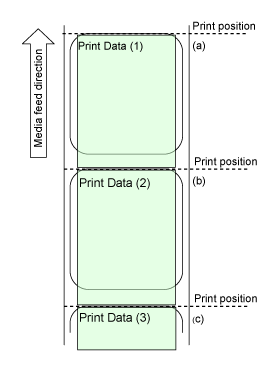

Afgeven en afdrukken
Het afgedrukte label gaat door naar de uitvoerpositie terwijl de volgende gegevens worden afgedrukt.

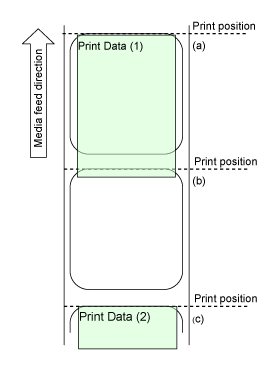

Als de volgende gegevens niet beschikbaar zijn, wordt het label naar de uitvoerpositie doorgevoerd zonder af te drukken, waarna het label wordt teruggevoerd en op de gebruikelijke wijze wordt uitgevoerd.
Als het afdrukken in deze modus wordt gestopt, bijvoorbeeld bij het annuleren van de afdruktaak tijdens het afdrukken, worden de gedeeltelijk afgedrukte labels doorgevoerd en uitgeworpen alvorens het afdrukken te hervatten. Als het afdrukken wordt hervat zonder deze acties uit te voeren, wordt een fout gemeld.

•
(Alleen S84NX) Selecteer de linerless modus (zonder rugpapier) niet bij gebruik van RFID-tags op een RFID-model. Als u de linerless modus instelt, kunt u geen RFID-tags gebruiken.
[Backfeed]
[Backfeed] is van toepassing als de afdrukmodus is ingesteld op dispensermodus, linerless modus of dispenser- en afdrukmodus.
U hebt de keuze uit de volgende opties:
Geen
Niet terugvoeren.
Na
Na uitvoer van het label de voorkant van het volgende label terugvoeren naar de printkoppositie.
Voor
Vóór het afdrukken de voorkant van de volgende media terugvoeren naar de printkoppositie.
Gereguleerd
Als na uitvoer van een label een signaal van de applicator wordt ontvangen, wordt de voorste rand van het volgende label teruggevoerd naar de printkoppositie.

•
De afdrukmodus bepaalt welke bedieningswijze u kunt selecteren.
[Afdrukmodus]
[Geen]
[Na]
[Voor]
[Gereguleerd]
[Continu]
Mogelijk
-
-
-
[Verdeler]
-
Mogelijk
Mogelijk
Mogelijk
[Zonder strook]
-
-
Mogelijk
-
[Afgeven en afdrukken]
-
Mogelijk
Mogelijk
-
[Helderheid]
Instellen van een van de 10 niveaus voor de afdrukdonkerheid.
Instelbereik: 1 tot 10. 1 is het lichtst en 10 is het donkerst.

•
U kunt de afdrukdonkerheid nog fijner instellen via [Afdrukken] > [Geavanceerd] > [Aanpassingen] > [Helderheid instellen].
[Beeldvorming]
Instellen van de afdrukreferentiepositie in verticale en horizontale richting.
Beschikbare instelopties:
Verticaal
Verschuiven van de afdrukpositie in verticale richting.
Stel een negatieve verschuivingswaarde "-" in om de afdrukreferentiepositie in de doorvoerrichting te verplaatsen, en een positieve waarde "+" om de afdrukreferentiepositie tegen de doorvoerrichting in te verplaatsen.
Standaard-/linkermodel
Gespiegeld/rechtermodel
(1) Doorvoerrichting
(1) Doorvoerrichting
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi (1 dot = 0,125 mm)
-19999 tot 0 tot 19999 dots
-19999 tot 0 tot 19999 dots
305 dpi (1 dot = 0,083 mm)
-17999 tot 0 tot 17999 dots
-17999 tot 0 tot 17999 dots
609 dpi (1 dot = 0,042 mm)
-9599 tot 0 tot 9599 dots
-
Horizontaal
Verschuiven van de afdrukpositie in horizontale richting.
Stel een negatieve verschuivingswaarde "-" in om de afdrukreferentiepositie (gezien vanaf de voorkant van de printer) naar achteren te verplaatsen, en een positieve waarde "+" om de afdrukreferentiepositie naar voren te verplaatsen.
Standaard-/linkermodel
Gespiegeld/rechtermodel
(1) Doorvoerrichting
(1) Doorvoerrichting
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi (1 dot = 0,125 mm)
-831 tot 0 tot 831 dots
-1339 tot 0 tot 1339 dots
305 dpi (1 dot = 0,083 mm)
-1247 tot 0 tot 1247 dots
-2009 tot 0 tot 2009 dots
609 dpi (1 dot = 0,042 mm)
-2495 tot 0 tot 2495 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
Verschuiven van de afdrukreferentiepositie en het basisreferentiepunt
Standaard-/linkermodel
Gespiegeld/rechtermodel
(1) Doorvoerrichting
(2) Rugpapier
(3) Label
(4) Tussenruimte labels
(5) Afdrukreferentiepositie (vóór verschuiving)
(6) Verticaal verschuiven van basisreferentiepunt
(7) Horizontaal verschuiven van basisreferentiepunt
(8) Basisreferentiepunt na verschuiving
(1) Doorvoerrichting
(2) Rugpapier
(3) Label
(4) Tussenruimte labels
(5) Afdrukreferentiepositie (vóór verschuiving)
(6) Verticaal verschuiven van basisreferentiepunt
(7) Horizontaal verschuiven van basisreferentiepunt
(8) Basisreferentiepunt na verschuiving
[Geavanceerd]
Nauwkeurig instellen van het sensorgebruik en de mediadoorvoer.
Beschikbare instelopties:
[Kalibreren]
Aanpassen van het mediasensorniveau.
Als de mediadetectie niet goed werkt, moet u het mediasensorniveau aanpassen (tussenruimte- en zwarte-streepjessensoren).
Beschikbare instelopties:
[Automatische kalibratie]
Automatisch kalibreren van de geselecteerde mediasensor.
[Automatische kalibratie] is niet beschikbaar als u [Zonder strook] hebt geselecteerd in [Afdrukmodus].
Tussenruimte + I-Mark
Automatisch aanpassen van de tussenruimte- en zwarte-streepjessensor.
Tussenruimte
Aanpassen van de tussenruimtesensor.
I-Mark
Aanpassen van de zwarte-streepjessensor.
Ga als volgt te werk om de mediasensor automatisch te kalibreren:
1.
Open het printerdeksel.
2.
Draai de vergrendelingshendel voor de printkop rechtsom om de printkop te ontgrendelen, en trek vervolgens aan de toevoervergrendeling om de toevoerrol en het mediasensormechanisme te ontgrendelen.
3.
Plaats de media.
Verwijder het label van het rugpapier en plaats het rugpapier zodat de zwarte streepjes niet boven de zwarte-streepjessensor komen.
4.
Draai de vergrendelingshendel voor de printkop linksom om de printkop te vergrendelen, en druk daarna de toevoerrol en het mediasensormechanisme naar beneden totdat de toevoervergrendeling vastklikt.

•
Controleer vóór het afstellen of de toevoerrol en het mediasensormechanisme (mediasensorklep) zijn vergrendeld. Als het mechanisme niet is vergrendeld tijdens het automatisch kalibreren, zal het kalibratieproces mislukken.
5.
Sluit het printerdeksel.
6.
Druk op de knoppen / om het sensortype te selecteren dat u wilt instellen.
7.
Druk op de knop of op de knop .
8.
Als het bevestigingsscherm verschijnt, drukt u op de knop om van start te gaan met de sensorinstelling.
9.
Het resultaat van de sensorinstelling wordt weergegeven. Druk op de knop om de instelprocedure af te sluiten.
10.
Schakel over naar de offlinemodus. Druk op de knop om u ervan te vergewissen dat de media juist worden doorgevoerd.

•
Als de media niet juist worden doorgevoerd nadat u [Automatische kalibratie] hebt uitgevoerd, neemt u contact op met uw SATO-verdeler of met de technische support-afdeling van SATO.
[Niveaus Tussenruimte]
Handmatig instellen van het tussenruimtesensorniveau.
Ga als volgt te werk om dit in te stellen:
Stel eerst het lage niveau (voltage) voor de tussenruimtesensor in.
1.
Maak het label los van het rugpapier.
2.
Voer het rugpapier door onder de toevoerrol en het mediasensormechanisme. Lijn het rugpapier zodanig uit dat de mediasensor het zwarte streepje (I-Mark) niet detecteert.
3.
Sluit de printkop, de toevoerrol en het mediasensormechanisme. Voor een correct instelresultaat moet u ze sluiten voordat u aanpassingen doorvoert.
4.
Selecteer [Niveaus Tussenruimte] in het menu [Kalibreren] en druk op de knop .
5.
Druk op de knoppen / om de waarde [Emit] te wijzigen totdat [Sensor] kleiner is dan 0,5 (V). Stel de waarde [Emit] zo laag mogelijk in.
6.
Als de waarde [Sensor] niet beneden 0,5 daalt na het wijzigen van [Emit], druk dan op de knoppen / om de waarde [Receive] te wijzigen.
7.
Noteer de waarde [Sensor] tijdens de bovenstaande procedure. Dit is de waarde van het lage niveau voor de tussenruimtesensor.
　
Controleer daarna als volgt het hoge niveau (voltage) voor de tussenruimtesensor:
1.
Voer de media (bevestigd op het rugpapier) door onder de toevoerrol en het mediasensormechanisme. Lijn de media zodanig uit dat de mediasensor het zwarte streepje (I-Mark) niet detecteert.
2.
Sluit de printkop, de toevoerrol en het mediasensormechanisme.
3.
Controleer de waarde [Sensor].
Ligt de waarde 1,0 (V) hoger dan de genoteerde waarde van het lage niveau, dan is dit de waarde van het hoge niveau voor de tussenruimtesensor.
Als het verschil tussen het hoge en lage niveau minder dan 1,0 bedraagt, past u de waarden [Emit] en [Receive] aan zodat het verschil groter wordt dan 1,0. In dit geval kunt u ook het lage niveau (voltage) voor de tussenruimtesensor opnieuw instellen.
4.
Als zowel het hoge als het lage niveau voldoet aan de standaardwaarde, druk dan op de knop om de waarde te bevestigen.
Hier volgen de standaardwaarden van het hoge en lage niveau voor de tussenruimtesensor:
◦
Laag (met alleen rugpapier) ≤ 0,5 (V)
◦
Hoog (media bevestigd op rugpapier) - laag ≥ 1,0 (V)
[Tussenruimte Slice Level]
Instellen van het drempelniveau van de tussenruimtesensor.
Ga als volgt te werk om dit in te stellen:
1.
Gebruik de volgende formule om het drempelniveau te berekenen:
(hoog niveau – laag niveau) x 0,3 + laag niveau = drempelniveau
2.
Selecteer [Tussenruimte Slice Level] in het menu [Kalibreren] en druk op de knop .
3.
Druk op de knoppen / om de waarde [Slice level] te wijzigen. Stel [Slice level] in op het in stap 1 berekende niveau.
4.
Druk op de knop om de waarde te bevestigen.

•
Als u [Slice level] instelt op 0,0 (V), wordt het drempelniveau automatisch ingesteld.
[Niveaus I-Mark]
Handmatig instellen van het streepjessensorniveau.
Ga als volgt te werk om dit in te stellen:
Stel eerst het lage niveau (voltage) voor de zwarte-streepjessensor in.
1.
Voer de media door onder de toevoerrol en het mediasensormechanisme. Lijn de media zodanig uit dat de mediasensor het zwarte streepje (I-Mark) niet detecteert.
2.
Sluit de printkop, de toevoerrol en het mediasensormechanisme.
3.
Selecteer [Niveaus I-Mark] in het menu [Kalibreren] en druk op de knop .
4.
Druk op de knoppen / om de waarde [Emit] te wijzigen totdat [Sensor] kleiner is dan 0,5 (V). Stel de waarde [Emit] zo laag mogelijk in.
5.
Als de waarde [Sensor] niet beneden 0,5 daalt na het wijzigen van [Emit], druk dan op de knoppen / om de waarde [Receive] te wijzigen.
6.
Noteer de waarde [Sensor] tijdens de bovenstaande procedure. Dit is de waarde van het lage niveau voor de zwarte-streepjessensor.
Controleer daarna als volgt het hoge niveau (voltage) voor de zwarte-streepjessensor:
1.
Voer de media (bevestigd op het rugpapier) door onder de toevoerrol en het mediasensormechanisme. Lijn de media zodanig uit dat de mediasensor het zwarte streepje (I-Mark) niet detecteert.
2.
Sluit de printkop, de toevoerrol en het mediasensormechanisme. Voor een correct instelresultaat moet u ze sluiten voordat u aanpassingen doorvoert.
3.
Controleer de waarde [Sensor].
Ligt de waarde 1,0 (V) hoger dan de genoteerde waarde van het lage niveau, dan is dit de waarde van het hoge niveau voor de zwarte-streepjessensor.
Als het verschil tussen het hoge en lage niveau minder dan 1,0 bedraagt, past u de waarden [Emit] en [Receive] aan zodat het verschil groter wordt dan 1,0. In dit geval kunt u ook het lage niveau (voltage) voor de zwarte-streepjessensor opnieuw instellen.
4.
Als zowel het hoge als het lage niveau voldoet aan de standaardwaarde, druk dan op de knop om de waarde te bevestigen.
Hier volgen de standaardwaarden van het hoge en lage niveau voor de zwarte-streepjessensor:
◦
Laag (zonder zwarte streepjes) ≤ 0,5 (V)
◦
Hoog (met zwarte streepjes) - laag ≥ 1,0 (V)
[I-Mark Slice Level]
Instellen van het drempelniveau van de zwarte-streepjessensor.
Ga als volgt te werk om dit in te stellen:
1.
Gebruik de volgende formule om het drempelniveau te berekenen:
(hoog niveau – laag niveau) x 0,7 + laag niveau = drempelniveau
2.
Selecteer [I-Mark Slice Level] in het menu [Kalibreren] en druk op de knop .
3.
Druk op de knoppen / om de waarde [Slice level] te wijzigen. Stel [Slice level] in op het in stap 1 berekende drempelniveau.
4.
Druk op de knop om de waarde te bevestigen.

•
Als u [Slice level] instelt op 0,0 (V), wordt het drempelniveau automatisch ingesteld.
[Controle kop]
Automatisch controleren of een onderdeel van de printkop defect is.
U hebt de keuze uit de volgende opties:
Uit
Uitschakelen van de printkopcontrole.
Alles
Het volledige afdrukgebied controleren.
Barcode
Alleen het afdrukgebied voor barcodes controleren. De printkopcontrole is niet van toepassing voor barcodes die als grafische gegevens worden afgedrukt.

•
Met de printkopcontrolefunctie kunt u nagaan of een onderdeel van de printkop defect is. Deze functie garandeert echter niet dat de barcode leesbaar is. Daarvoor moet u een test met een gewone barcodelezer uitvoeren. Bij het afdrukken van een ongeldig label kan het zijn dat de printkopcontrole niet onmiddellijk wordt uitgevoerd. Er kunnen onderbrekingen ontstaan.
Controleer de na de printkopfout afgedrukte barcode van het uitgevoerde label door die te scannen met een barcodelezer.
[Modus controle kop]
Instellen van de methode om de printkop te controleren.
Verschijnt als u [Alles] of [Barcode] hebt geselecteerd in het menu [Controle kop].
U hebt de keuze uit de volgende opties:
Steeds
De printkop controleren voor elk object.
Na batch
De printkop controleren vóór het starten en na het beëindigen van het afdrukken. Als er wordt teruggevoerd, wordt de printkop gecontroleerd vóór het starten en na het stoppen van het afdrukken alsook tijdens het terugvoeren.
Elke pagina
De printkop controleren telkens wanneer het opgegeven aantal media is bereikt.
[Elke pagina]
Controleren van de printkop telkens wanneer het opgegeven aantal media wordt bereikt.
Verschijnt als u [Elke pagina] hebt geselecteerd in het menu [Modus controle kop].
Instelbereik: 1 tot 999999.
[Mediaformaat controleren]
In- of uitschakelen van de mediaformaatcontrole.
Verschijnt als u [Tussenruimte] of [I-Mark] hebt geselecteerd in het menu [Type sensor].
Met deze functie ingeschakeld wordt de melding "Media Error" (Mediafout) weergegeven als een van de volgende gevallen van toepassing is:
•
De media zijn ten minste 3 mm langer dan de lengte die u met de mediaformaatopdracht ESC+A1 hebt ingesteld.
•
De huidige media zijn ten minste 3 mm langer dan de medialengte die voor het eerst werd doorgevoerd na het inschakelen van deze functie.
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van de mediaformaatcontrole.
Uitgeschakeld
Uitschakelen van de mediaformaatcontrole.
[Aanpassingen]
Corrigeren van de verschuivingspositie (Offset), de afdrukpositie en de afdrukdonkerheid.
Beschikbare instelopties:
[Offset]
Corrigeren van de verschuivingspositie (offset).
Hiermee kunt u het terugvoeren/de stoppositie in dispensermodus aanpassen.
Stel een positieve waarde '+' in om de verschuivingspositie tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde '-' om de verschuivingspositie in de doorvoerrichting te verplaatsen.
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
-30 tot 0 tot 30 dots
-30 tot 0 tot 30 dots
305 dpi
(1 dot = 0,083 mm)
-45 tot 0 tot 45 dots
-45 tot 0 tot 45 dots
609 dpi
(1 dot = 0,042 mm)
-90 tot 0 tot 90 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
•
De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].
[Pitch]
De insteloptie Pitch (Lengte) past de afdrukstartpositie aan en heeft bijgevolg invloed op de verticale afdrukpositie.
Stel een positieve waarde '+' in om de afdrukpositie tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde '-' om de afdrukpositie in de doorvoerrichting te verplaatsen.
Standaard-/linkermodel
Gespiegeld/rechtermodel
(1) Doorvoerrichting
(1) Doorvoerrichting
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
-30 tot 0 tot 30 dots
-30 tot 0 tot 30 dots
305 dpi
(1 dot = 0,083 mm)
-45 tot 0 tot 45 dots
-45 tot 0 tot 45 dots
609 dpi
(1 dot = 0,042 mm)
-90 tot 0 tot 90 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
•
De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].
[Offset spoed]
De insteloptie Pitch Offset (Pitchverschuiving) past de verschuivings- en lengtepositie tegelijk aan.
Stel een positieve waarde '+' in om de verschuivings- en lengtepositie tegen de doorvoerrichting in te verplaatsen, en een negatieve waarde '-' om ze in de doorvoerrichting te verplaatsen.
Standaard-/linkermodel
Gespiegeld/rechtermodel
(1) Doorvoerrichting
(2) Verschuivingspositie (terugvoeren/stoppositie voor uitvoeren)
(3) Lengtepositie (voorste rand van de media die de verticale afdrukpositie bepaalt).
(1) Doorvoerrichting
(2) Verschuivingspositie (terugvoeren/stoppositie voor uitvoeren)
(3) Lengtepositie (voorste rand van de media die de verticale afdrukpositie bepaalt).
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
-392 tot 0 tot 392 dots
-392 tot 0 tot 392 dots
305 dpi
(1 dot = 0,083 mm)
-588 tot 0 tot 588 dots
-588 tot 0 tot 588 dots
609 dpi
(1 dot = 0,042 mm)
-1176 tot 0 tot 1176 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
[Helderheid instellen]
Fijnregelen van de afdrukdonkerheid.
Instelbereik: 0 tot 99.
0 is het lichtst en 99 is het donkerst.

•
De wijzigingen van deze instelling zijn gekoppeld en worden uitgevoerd met elke instelling van de testafdruk in het menu [Extra] > [Testafdruk].
[Online starten]
Selecteren van de standaardmodus bij het inschakelen van de printer.
U hebt de keuze uit de volgende opties:
Ingeschakeld
De printer opstarten in de onlinemodus.
Uitgeschakeld
De printer opstarten in de offlinemodus.
[doorvoer na fout]
Instellen dat media automatisch worden doorgevoerd na het herstellen van een fout en bij het overschakelen naar de onlinemodus.
U hebt de keuze uit de volgende opties:
Ingeschakeld
Media doorvoeren wanneer na het herstellen van een fout naar de onlinemodus wordt overgeschakeld.
Uitgeschakeld
Media niet doorvoeren wanneer na het herstellen van een fout naar de onlinemodus wordt overgeschakeld.
Als [Doorvoer bij aanzetten] echter is ingesteld op [Ingeschakeld], worden de media doorgevoerd wanneer de printer bij het inschakelen naar de onlinemodus overschakelt.
Als [Automatisch meten] is ingeschakeld, worden de media ook doorgevoerd wanneer de printer na het inschakelen voor het eerst naar de onlinemodus overschakelt.
[Doorvoer bij aanzetten]
Instellen dat de media automatisch worden doorgevoerd bij het inschakelen van de printer.
U hebt de keuze uit de volgende opties:
Ingeschakeld
De media doorvoeren bij het inschakelen van de printer.
Uitgeschakeld
De media niet doorvoeren bij het inschakelen van de printer.
Als [Automatisch meten] echter is ingeschakeld, worden de media doorgevoerd wanneer de printer na het inschakelen voor het eerst naar de onlinemodus overschakelt.
[Toevoer afwerker]
Instellen hoeveel media worden doorgevoerd voor stoppen van de uitvoer. Instellen hoeveel media worden doorgevoerd op basis van de printkoppositie 0.
De effectief doorgevoerde hoeveelheid media is gelijk aan [Offset] + [Toevoer afwerker].
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
0 tot 2040 dots
0 tot 2040 dots
305 dpi
(1 dot = 0,083 mm)
0 tot 3060 dots
0 tot 3060 dots
609 dpi
(1 dot = 0,042 mm)
0 tot 6120 dots
-

•
Als [Lint] is ingesteld op [Lint gebruiken], moet de terugvoerlengte van het label kleiner zijn dan 30 mm. Als die lengte groter is dan 30 mm, kan het lintuiteinde ten onrechte worden gedetecteerd.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
•
Als u wijzigingen hebt aangebracht, verschijnt in het scherm Online/Offline een bericht dat u de printer opnieuw moet opstarten. Start in dit geval de printer opnieuw op om de instellingen toe te passen.
[Invoersnelheid]
Instellen van de mediadoorvoersnelheid.
Beschikbare instelopties:
[Synchroniseren met afdruksnelheid]
De toevoersnelheid wordt op dezelfde waarde ingesteld als de afdruksnelheid.
U hebt de keuze uit de volgende opties:
Ingeschakeld
De toevoersnelheid is gekoppeld aan de instelling in het menu [Afdrukken] > [Snelheid].
Uitgeschakeld
De toevoersnelheid wordt handmatig ingesteld in [Invoersnelheid].
[Invoersnelheid]
Handmatig instellen van de doorvoersnelheid.
Instelbaar als [Synchroniseren met afdruksnelheid] is uitgeschakeld.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi (8 dots/mm)
4 tot 16 ips (inch per seconde) (101,6 tot 406,4 mm/s)
4 tot 14 ips (inch per seconde) (101,6 tot 355,6 mm/s)
305 dpi (12 dots/mm)
4 tot 14 ips (inch per seconde) (101,6 tot 355,6 mm/s)
4 tot 12 ips (inch per seconde) (101,6 tot 304,8 mm/s)
609 dpi (24 dots/mm)
2 tot 6 ips (inch per seconde) (50,8 tot 152 mm/s)
-

•
Kan alleen worden opgegeven als de snelheid lager is dan de in het menu [Snelheid] ingestelde waarde.
•
Als [Ingeschakeld] is geselecteerd in het menu [Afdrukmodus microlabel], bedraagt de doorvoersnelheid maximaal 4 ips (inch per seconde).
[Terugvoersnelheid]
Instellen van de terugvoersnelheid.
Instelbereik van de terugvoersnelheid: 2 tot 8 ips (inch per seconde) (50,8 tot 203,2 mm/s), ongeacht de afdrukresolutie.
[Einde papier]
Selecteren van de sensor voor het detecteren van het papiereinde en aanpassen van de detectieafstand voor het papiereinde.
Beschikbare instelopties:
[Type sensor]
Instellen van de sensor voor het detecteren van het papiereinde.
U hebt de keuze uit de volgende opties:
Using I-mark
De zwarte-streepjessensor (reflectietype) gebruiken om het papiereinde te detecteren.
De detectieafstand bedraagt 15 mm (vast ingestelde positie).
Tussenruimte gebruiken
De tussenruimtesensor (transmissietype) gebruiken om het papiereinde te detecteren.
De detectieafstand is instelbaar van 15 mm tot 400 mm in [Afstand einde papier].
Geen
Uitschakelen van het detecteren van het papiereinde.
[Afstand einde papier]
Aanpassen van de detectieafstand van het papiereinde als [Type sensor] is ingesteld op [Tussenruimte gebruiken].
Alleen beschikbaar als u [Tussenruimte gebruiken] hebt geselecteerd in het menu [Type sensor].
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
120 tot 3200 dots
120 tot 3200 dots
305 dpi
(1 dot = 0,083 mm)
180 tot 4800 dots
180 tot 4800 dots
609 dpi
(1 dot = 0,042 mm)
360 tot 9600 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
[Basispositie kop] (Alleen S84NX)
Instellen van de positie die als basisreferentiepunt voor het afdrukken wordt gebruikt.
U hebt de keuze uit de volgende opties:
Standaard
Afdrukken met een standaardbasisreferentiepunt.
Links uitlijnen
Het basisreferentiepunt 2 mm naar achteren verplaatsen (als u naar de printer kijkt).
　

•
Als u wijzigingen hebt aangebracht, verschijnt in het scherm Online/Offline een bericht dat u de printer opnieuw moet opstarten. Start in dit geval de printer opnieuw op om de instellingen toe te passen.
[Prioriteit geven]
Instellen wat prioriteit heeft om de printer in te stellen: de printerinstellingen of de aansturingsopdrachten.
U hebt de keuze uit de volgende opties:
Commando's
Prioriteit geven aan de aansturingsopdrachten.
Instellingen
Prioriteit geven aan de printerinstellingen.
[Opnieuw afdrukken]
In- of uitschakelen van de functie Reprint (Opnieuw afdrukken).
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van de functie Reprint (Opnieuw afdrukken).
Uitgeschakeld
Uitschakelen van de functie Reprint (Opnieuw afdrukken).
Als u [Ingeschakeld] hebt geselecteerd in [Opnieuw afdrukken], kunt u de vorige gegevens opnieuw afdrukken door in het onlinescherm te drukken op de knop ([OPNIEUW AFDRUKKEN]).

•
De vorige gegevens gaan verloren als u de printer uitschakelt.
[Eindpositie afdrukken]
Instellen van de mediastoppositie als [Type sensor] is ingesteld op [Geen]. Hiermee stelt u ook de hoeveelheid witruimte vanaf de mediastoppositie in.
Het instelbereik varieert afhankelijk van de afdrukresolutie van de printer.
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
0 tot 20000 dots
0 tot 20000 dots
305 dpi
(1 dot = 0,083 mm)
0 tot 18000 dots
0 tot 18000 dots
609 dpi
(1 dot = 0,042 mm)
0 tot 9600 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
[Instelmodus agenda]
Instellen van de kalenderfunctie.
Beschikbare instelopties:
[Herdruk agenda]
Instellen of u de datum en tijd wilt bijwerken tijdens het opnieuw afdrukken.

•
Wanneer de afdruktaak bij opnieuw afdrukken wordt gestopt als gevolg van een fout, worden de datum en tijd bijgewerkt, ook al is de instelling [Uitgeschakeld].
U hebt de keuze uit de volgende opties:
Ingeschakeld
De bijgewerkte kalendergegevens worden in de opnieuw afgedrukte gegevens opgenomen.
Uitgeschakeld
Precies dezelfde gegevens afdrukken als in de laatste afdruktaak.
[Weekdagcode]
Instellen van de weekcode voor de kalenderopdracht.
Beschikbare instelopties:
[zondag] tot [zaterdag]
Toewijzen van tekens aan elke weekdag.
Instelbereik: 0 tot 9, A tot Z en a tot z.
[Maandcode]
Instellen van de maandcode voor de kalenderopdracht.
Beschikbare instelopties:
[januari] tot [december]
Toewijzen van tekens aan elke maand.
Instelbereik: A tot Z en a tot z.
[Notatie]
Instellen van het hoofdlettergebruik voor de kalender.
U hebt de keuze uit de volgende opties:
Mixed
Alleen het eerste teken met een hoofdletter.
Voorbeeld: Zondag/Zon
Upper
Alle tekens in hoofdletters.
Voorbeeld: ZONDAG/ZON
[Agendacontrole]
Instellen of u wilt controleren dat de van de kalenderbatterij opgehaalde tijd juist is.
Als u [Ingeschakeld] selecteert, wordt een kalenderfout gemeld wanneer de tijd onjuist wordt bevonden, bijvoorbeeld omdat de batterij leeg is enz.
U hebt de keuze uit de volgende opties:
Ingeschakeld
Inschakelen van de kalendercontrolefunctie.
Uitgeschakeld
Uitschakelen van de kalendercontrolefunctie.
[Instelmodus werkploeg]
Met deze modus kunt u specifieke productieploeginformatie op een etiket afdrukken bij gebruik van de SBPL-printeraansturing.
Beschikbare instelopties:
[1] tot [3]
Instellen van de starttijd van de ploegendienst en van de naam van de opgegeven ploegendienstcode.
In dit veld kunt u in totaal drie ploegen instellen afhankelijk van het aantal benodigde ploegendiensten. Als bijvoorbeeld twee ploegendiensten nodig zijn, stel dan de ploegendienstnummers 1 en 2 in.
Beschikbare instelopties:
[Ploegcode]
In- of uitschakelen van de ploegendienstinstelmodus.
[Ploegtijd]
Instellen van de starttijd van de ploegendienst.
Alleen beschikbaar als u [Ingeschakeld] hebt geselecteerd in het menu [Ploegcode].
Instelbereik: "00:00" tot "23:59".
[Ploegnaam]
Instellen van een ploegnaam.
Alleen beschikbaar als u [Ingeschakeld] hebt geselecteerd in het menu [Ploegcode].
U kunt het volgende aantal tekens instellen:
ASCII: 16 tekens
[Lintspanning aanpassen]
Aanpassen van de tijdvertraging in aandrijving tussen de plaatrol en de lintoprolspoel. Door deze instelling aan te passen, kunt u vlekken tegengaan die ontstaan door de wrijving tussen het carbonlint en het labeloppervlak.
Stel een lagere waarde in om het lint aan te spannen.
Stel een hogere waarde in om het lint losser te maken.
Verschijnt alleen als u [Lint gebruiken] hebt geselecteerd in het menu [Lint] voor gecombineerde DT(direct thermische)- en TT(thermische transfer)-printermodellen.
Instelbereik: 0 tot 15, ongeacht de afdrukresolutie.
[Afdrukbewerkingen]
Nauwkeurig instellen van afdruktaken.
Beschikbare instelopties:
[Doorzetmodus]
In- of uitschakelen van de doorvoermodus.
Als deze modus actief is, wordt het interval tussen terugvoeren en doorvoeren en tussen doorvoeren en terugvoeren korter, waardoor de doorvoer verbetert.
[Uitgebr. backfeed-modus]
In- of uitschakelen van het verlengd terugvoeren.
Verschijnt als u zowel [Verdeler] in het menu [Afdrukmodus] als [Voor] in het menu [Backfeed] hebt geselecteerd.
Als u deze functie inschakelt bij gebruik van de extern signaal (EXT)-interface, en er worden afdrukgegevens ontvangen, dan worden de media zodra afdrukken mogelijk is teruggevoerd terwijl de printer wacht op het afdrukstart-inputsignaal (PRIN).
[Papierclipmodus]
In- of uitschakelen van de paginaknipmodus.
Als u de paginaknipmodus inschakelt, worden afdrukgebieden aan de buitenkant als scheiding op de afdrukposities afgeknipt.
De afdrukpositie verschuift op basis van de waarden die u onder [Pitch] of [Offset spoed] hebt ingesteld in het menu [Afdrukken] > [Geavanceerd] > [Aanpassingen].
De onderstaande afbeelding verduidelijkt hoe dit in zijn werk gaat zonder aanpassing van afdrukpositie (± 0) bij gebruik van de tussenruimtesensor.
Uitgeschakeld
Als de afdrukgegevens (1) voorbij de afdrukpositie (b) komen, wordt de volgende afdruk uitgevoerd op de afdrukpositie (c).
Er wordt afgedrukt op de afdrukpositie (b). Bijgevolg kan dit geen referentiepositie zijn omdat afdrukken en uitvoeren-stoppen hier niet mogelijk zijn.
Ingeschakeld
Het afdrukken van de afdrukgegevens (1) wordt gestopt op de afdrukpositie (b). De volgende afdruk wordt gemaakt vanaf afdrukpositie (b).

•
Gebruik in deze modus geen labels met een opmaak waar belangrijke gegevens, zoals barcodes, tweedimensionale (2D) codes of prijzen, naast de scheidingspositie staan.
Wij adviseren deze functie zoveel mogelijk te gebruiken om de afdrukresultaten te controleren, bijvoorbeeld bij het lezen van barcodes en beeldverificatie.
•
Zorg ervoor dat er bij het ontwerpen van labels op afdrukposities buiten het label geen items staan die niet op het label worden afgedrukt.
Die items worden toch op het label afgedrukt door andere printers of als het label een groot formaat heeft. Op recentere modellen met andere functies zijn die opdrachten mogelijk niet langer bruikbaar.
•
De werking van deze functie is voornamelijk gebaseerd op het gebruik van een mediasensor die de scheiding tussen labels detecteert. Als etiketten scheef worden doorgevoerd (te weinig, te veel, te kleine terugvoerafstand), kunnen er ongewenste bewerkingen plaatsvinden, zoals afsnijden van de afdruk zodat er lege ruimten op het label overblijven, of afdrukken boven op het volgende etiket.
Zorg ervoor dat er bij gebruik van deze functie voldoende rugpapier en labels voorhanden zijn.
[Invoer-offset]
Instellen van de doorvoerafstand in de linerless modus (zonder rugpapier).
Verschijnt alleen als u [Zonder strook] hebt geselecteerd in het menu [Afdrukmodus].
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
0 tot 2000 dots
0 tot 2000 dots
305 dpi
(1 dot = 0,083 mm)
0 tot 3000 dots
0 tot 3000 dots
609 dpi
(1 dot = 0,042 mm)
0 tot 6000 dots
-

•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
[Backfeed-offset]
Instellen van de terugvoerafstand in de linerless modus (zonder rugpapier).
Verschijnt alleen als u [Zonder strook] hebt geselecteerd in het menu [Afdrukmodus].
Instelbereik:
Resolutie
S84NX
S86NX
203 dpi
(1 dot = 0,125 mm)
0 tot 2000 dots
0 tot 2000 dots
305 dpi
(1 dot = 0,083 mm)
0 tot 3000 dots
0 tot 3000 dots
609 dpi
(1 dot = 0,042 mm)
0 tot 6000 dots
-

•
Als [Lint] is ingesteld op [Lint gebruiken], moet de terugvoerlengte van het label kleiner zijn dan 30 mm. Als die lengte groter is dan 30 mm, kan het lintuiteinde ten onrechte worden gedetecteerd.
•
In het menu [Systeem] > [Regionaal] > [Eenheid] kunt u de eenheid veranderen in punten (dots), " (inch) of mm.
Gerelateerde onderwerpen
Selecteren van een optie
Invoeren of selecteren van instelwaarden
[Eenheid]
[Testafdruk]

Terug naar top
