Vervangen van de drukrol

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

U kunt een beschadigde of versleten drukrol eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de printer in- en uitschakelt en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de drukrol vervangt.

Benodigd gereedschap • Kruiskopschroevendraaier

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

3.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

• De printkop en het gedeelte eromheen zijn erg warm na het afdrukken. Wees voorzichtig dat u zich niet verbrandt. • Het aanraken van de rand van de printkop met blote handen kan verwondingen veroorzaken.

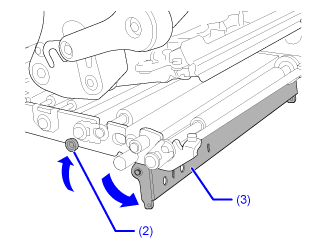

4.	Duw het lipje (2) omhoog om de drukplaat (3) vrij te maken.

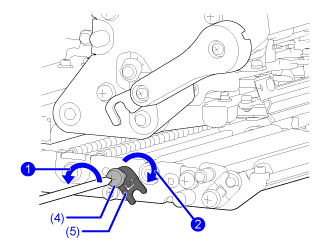

5.	Draai de schroef (4) los totdat de lagerklem (5) loskomt .

Verwijder de schroef niet.

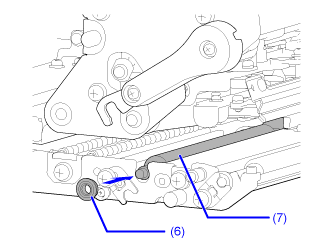

6.	Verwijder het lager (6) uit het chassis en de as van de drukrol (7).

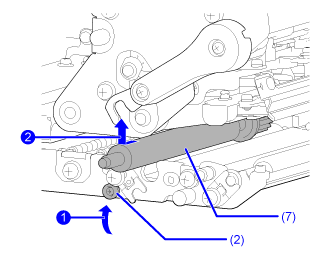

7.	Duw het lipje (2) omhoog terwijl u de drukrol (7) uit de printer trekt en plaats een nieuwe drukrol.

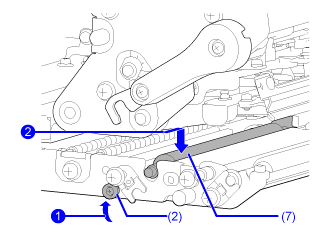

8.	Duw het lipje (2) omhoog terwijl u de tandwielkant van de nieuwe drukrol (7) volledig in het middenframe van de printer schuift .

9.	Zet het lager (6) terug in het chassis en de as van de drukrol (7).

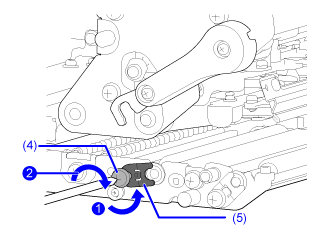

10.	Draai de lagerklem (5) op het lager en zet de klem vast met de schroef (4) .

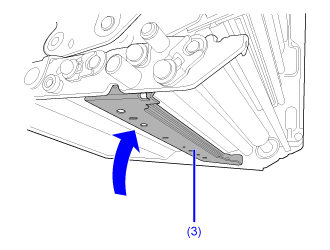

11.	Duw in het midden van de drukplaat (3) totdat die vastklikt.

---
