Plaatsen van media zonder gebruik van de dispenser

Hieronder wordt uitgelegd hoe u media plaatst zonder gebruik te maken van de dispenser.

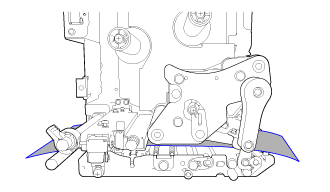

• Het mediapad is te zien op de onderstaande afbeelding.

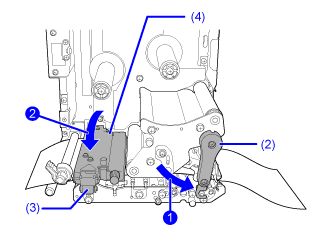

1.	Open het printerdeksel (1).

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

2.	Draai de vergrendelingshendel voor de printkop (2) rechtsom om de printkop te ontgrendelen.

3.	Trek aan de toevoervergrendeling (3) om de toevoerrol en het mediasensormechanisme te ontgrendelen.

De toevoerrol en het mediasensormechanisme (4) klappen open.

4.	Trek de mediageleider (4) weg van de printer.

5.	Voer de media door tussen de media-as (6), onder de toevoerrol en het mediasensormechanisme (4) en het printkopmechanisme (7), en trek de media door de uitvoeropening (8).

Zorg ervoor dat het uiteinde van de media uit de uitvoeropening komt.

6.	Verschuif de media totdat die met de binnenste rand licht tegen het middenframe van de printer komen , en duw daarna de mediageleider (5) licht tegen de buitenste rand van de media .

7.	Draai de vergrendelingshendel voor de printkop (2) linksom om de printkop te vergrendelen , en druk daarna de toevoerrol en het mediasensormechanisme (4) naar beneden totdat de toevoervergrendeling (3) vastklikt .

8.	Sluit het printerdeksel.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.

9.	Druk in de offlinemodus op de knop (FEED (DOORVOEREN)) om de media door te voeren.

10.	Druk op de knop (ONLINE) of op de knop om over te schakelen naar de onlinemodus.

• U moet het lint plaatsen wanneer u thermische transfer als afdrukmethode gebruikt.

---
