Dispensermodus, terugvoeren na afdrukken met EXT-inputsignaal, met ingeschakelde mediasensor en met pulsinput

Bediening

• De bovenstaande afbeelding verduidelijkt de referentiepositie bij gebruik van de tussenruimtesensor.

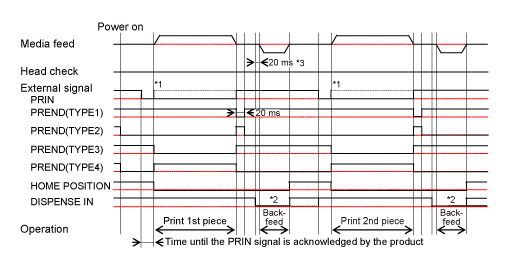

Tijdschema (zonder printkopcontrole)

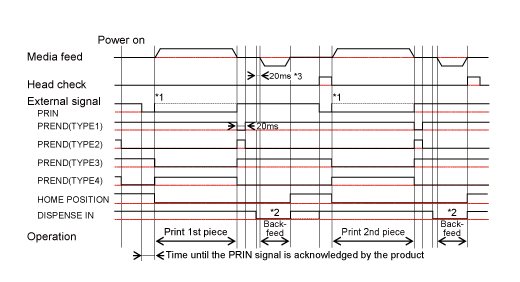

Tijdschema (met printkopcontrole)

*1 Het afdrukstartsignaal (PRIN) behouden totdat het einde afdrukken-outputsignaal (PREND) wordt gegeven. Daarna het afdrukstartsignaal (PRIN) uitschakelen voordat het einde afdrukken-signaal (PREND) detecteert dat de printer klaar is met afdrukken.

*2 Het DISPENSE IN-signaal behouden totdat het beginpositie-outputsignaal wordt gegeven. Daarna het DISPENSE IN-signaal uitschakelen voordat het afdrukstart-inputsignaal (PRIN) wordt gegeven.

*3 Als u [Ingeschakeld] hebt geselecteerd voor [Afdrukken] > [Geavanceerd] > [Afdrukbewerkingen] > [Doorzetmodus], dan is dit 7,5 ms.

---

Gerelateerde onderwerpen

[Doorzetmodus]
