Instellen van de lintspanningsbalans

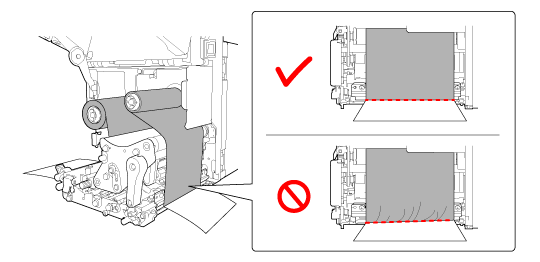

Als het lint niet vlak over de printkop ligt, ontstaan er witruimten in de afdrukken op de plaats waar het lint gevouwen of gekreukt is. Doorgaans is dit het geval als de as van de lintspoel, de printkop en de lintinstelplaat niet perfect evenwijdig liggen.

Benodigd gereedschap • Kruiskopschroevendraaier

Ga als volgt te werk om de lintspanning aan te passen:

1.	Open het deksel van de printer.

2.	Draai de vergrendelingshendel voor de printkop (1) rechtsom om de printkop te ontgrendelen.

3.	Lokaliseer de twee schroeven aan de voorkant van het printkopmechanisme.

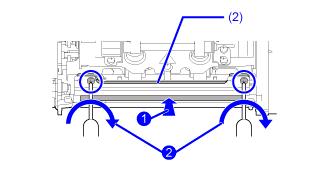

4.	Draai de twee schroeven op de lintinstelplaat los.

Verwijder de schroeven niet.

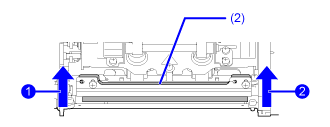

5.	Verstel de lintinstelplaat (2) zoals hieronder weergegeven.

Stel de linkerkant van de plaat hoger in als er een vouw of kreuk aan de rechterkant zit.

Stel de rechterkant van de plaat hoger in als er een vouw of kreuk aan de linkerkant zit.

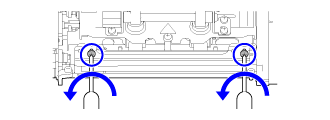

6.	Houd de lintinstelplaat (2) in de ingestelde stand en draai de twee schroeven vast.

7.	Maak een testafdruk om de afdrukkwaliteit te controleren.

Het lint mag niet gevouwen of gekreukt zijn.

8.	Voer de bovenstaande stappen 1 tot en met 6 opnieuw uit totdat de lintspanning aan beide kanten gelijk is.

---
