Vervangen van de toevoerrol

Klik hier om de instructievideo af te spelen (video zonder geluid).

•	Voor standaard-/linkermodel

•	Voor gespiegeld/rechtermodel

U kunt een beschadigde of versleten toevoerrol eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u de printer in- en uitschakelt en het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact voordat u de toevoerrol vervangt.

Benodigd gereedschap • Kruiskopschroevendraaier

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

Standaard-/linkermodel

Gespiegeld/rechtermodel

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact.

2.	Open het printerdeksel.

• Open het printerdeksel volledig om te voorkomen dat dit per ongeluk naar beneden komt en dichtklapt.

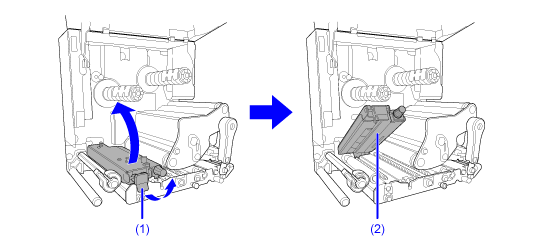

3.	Trek aan de toevoervergrendeling (1) om de toevoerrol en het mediasensormechanisme (2) te ontgrendelen.

De toevoerrol en het mediasensormechanisme (2) klappen open.

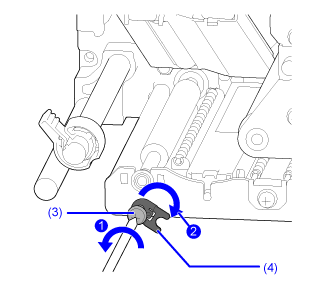

4.	Draai de schroef (3) los totdat de lagerklem (4) loskomt .

Verwijder de schroef niet.

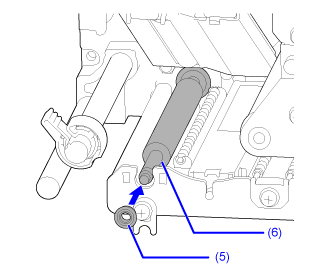

5.	Verwijder het lager (5) uit het chassis en de as van de toevoerrol (6).

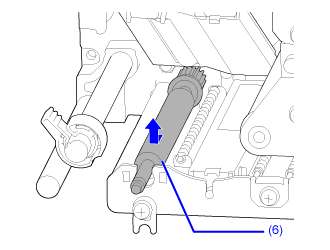

6.	Trek de toevoerrol (6) uit de printer en plaats een nieuwe toevoerrol.

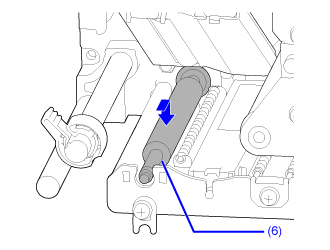

7.	Schuif de tandwielkant van de nieuwe toevoerrol (6) volledig in het middenframe van de printer.

8.	Zet het lager (5) terug in het chassis en de as van de toevoerrol (6).

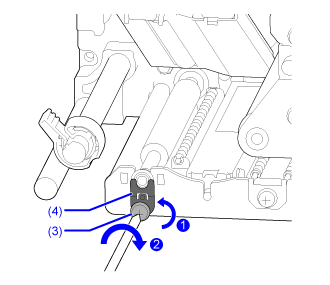

9.	Draai de lagerklem (4) op het lager en zet de klem vast met de schroef (3) .

---
