Basisspecificaties van de barcodecontrolefunctie

Met de barcodecontrolefunctie kunt u een leescontrole uitvoeren op met deze printer afgedrukte barcodes en zo vermijden dat labels met ongeldige barcodes in omloop komen. Om gebruik te maken van deze functie, moet u een van de door de printer ondersteunde barcodecheckers installeren.

Hier volgen de basisspecificaties van de barcodecontrolefunctie:

Item		Specificaties
Ondersteunde barcodecheckers		• Geproduceerd door DATALOGIC (USB-verbinding) ◦ GFS4170 (voor 1D barcodes) ◦ GFS4470 (voor 1D/2D barcodes) Raadpleeg de handleiding van de barcodechecker voor de instellingen en ondersteunde barcodes.
Ondersteunde aansturingsopdrachten		SBPL/SZPL/SIPL/SDPL   • AEP wordt niet ondersteund.
Ondersteunde afdrukmodi		Alleen continue modus   • Niet beschikbaar voor S84NX RFID-modellen.
Afdruksnelheid / afdrukdonkerheid		De optimale afdruksnelheid en afdrukdonkerheid om de barcodes betrouwbaar te lezen variëren afhankelijk van diverse omstandigheden, waaronder het barcodetype en de labelopmaak. Voer altijd een nauwkeurige leestest uit en bepaal de juiste instellingen.

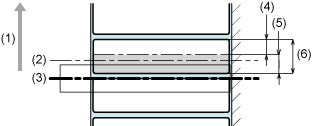

Afdrukbaar gebied (leesbaar barcodegebied)		Identiek aan printerspecificaties. De volgende beperkingen zijn echter van toepassing: Continue modus Barcodes afgedrukt binnen het opgegeven gebied van de achterkant van het label zijn niet leesbaar omdat de printkop en de lintinstelplaat dat verhinderen. De onleesbare lengte hangt af van het gebruikte printermodel en mediasensortype. (1) Mediadoorvoerrichting (2) Lintinstelplaat (3) Printkop (4) Leesbaar gebied (voor minimale medialengte) (5) Onleesbaar gebied (6) Minimale medialengte
Bruikbare mediaformaten	Mediabreedte	Identiek aan printerspecificaties.
	Medialengte	Lengte van de geteste barcode + onleesbare lengte of meer
Bruikbare mediatypen		Identiek aan printerspecificaties. De barcodes op zilverkleurige of gelamineerde labels kunnen echter moeilijk leesbaar zijn omdat het door de barcodechecker uitgestraalde licht reflectie op het labeloppervlak kan veroorzaken. Daarom is het van belang op voorhand een nauwkeurige leestest uit te voeren.
Leesbare barcoderichtingen	1D barcodechecker	(1) Mediadoorvoerrichting
	2D barcodechecker	(1) Mediadoorvoerrichting Plaats de barcode binnen het gezichtsveld. Voer op voorhand een nauwkeurige leestest uit.
Aanbevolen barcodeformaten	1D barcodes	Smal streepje: 0,25 mm of meer • 203 dpi: 2 dots of meer • 305 dpi: 3 dots of meer • 609 dpi (alleen S84NX): 6 dots of meer Raadpleeg de specificaties van elke barcodechecker.
	2D barcodes	Celformaat: 0,25 mm of meer • 203 dpi: 2 dots of meer • 305 dpi: 3 dots of meer • 609 dpi (alleen S84NX): 6 dots of meer Raadpleeg de specificaties van elke barcodechecker. De grootte van het gezichtsveld komt overeen met de specificaties van de barcodechecker.

　

Beschikbare code-indelingen

De barcodecontrolefunctie ondersteunt de volgende code-indelingen. Controleer de specificaties van de barcodechecker om de compatibiliteit met de beschikbare codetypen te waarborgen.

Codetype	Beschikbare code-indelingen
1D barcodes	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2 of 5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
2D codes	PDF417 Micro PDF417 Maxi Code QR code Micro QR code Datamatrix Aztec Code
Gecombineerde symbolen	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B)

• Om de vergelijkingsmodus te gebruiken, moet u barcodes aanmaken met barcodeopdrachten. Het kan zijn dat deze modus niet goed werkt als een barcode met grafische gegevens (BMP-afbeelding enz.) of een voorbedrukte barcode binnen het leesbare gebied wordt geplaatst.

• In de leesmodus kunt u ook een controle uitvoeren op barcodes die niet met barcodeopdrachten zijn aangemaakt (zoals grafische gegevens of voorbedrukte barcodes). Dat doet u door [Instelling] te selecteren in [Aant. barcodes instellen], en door het aantal barcodes per label op te geven in [Barcodes per Label]. Soms zijn deze barcodes onleesbaar voor scanners, waardoor deze modus niet altijd goed werkt.

---
